可充电电池自动检测化成分容设备

该型号产品为可充电电池自动检测化成、分容系统；具有高精度、节能等特点。适合锂电池的化成、分容测试及容量分选。

品牌:
TOB
货号:
TOB-EF256-6G
订购 (最小量):
1台
付款:
L/C,T/T
原产地:
中国
发货港口:
厦门

现在查询

产品详细信息

可充电电池自动检测化成分容设备

产品规格

一、设备功能：

该型号产品为可充电电池自动检测化成、分容系统；具有高精度、节能等特点。适合锂电池的化成、分容测试及容量分选。

采用模块化制造，通用性强，维护方便容易。
采用四线法方式测量，提高测试精度。
每个电池通道拥有完全独立的恒流恒压源，自成回路互不影响。
设备采用整机流程发送的控制方式。
采样速度快，整柜巡检一遍时间：≤3S。
最小数据记录频率：≥5S。
完全 WINDOWS 平台软件，软件功能强大，人机界面友好，操作简单。上位机可最多设定 32 个工步和 256 个循环，每个化成步骤可由恒流充电、恒压充电、恒流放电、休眠等四种属性可选。
能够实时绘制每节电池化成分容过程的动态曲线，包括电压/时间曲线、电流/时间曲线、容量/时间曲线和能量/时间曲线、容量/电压曲线等功能菜单。
采用 LED 指示灯指示电池工作状态。
通讯方式：以太网/RS-485。
每台上位机最多可监控 20 台设备，建议监控 10 台。
具有数据掉电保护功能，来电能继续运行。
软件具有化成分容流程库文件编辑以及修改功能，新建监测、打开、关闭文档、打印及设置功能。

二、主要技术指标

通道数	256 通道	控制方式	整柜控制
工作电源	三相五线 AC380±10% 50HZ	电源总功率（KW）	≤9
通讯方式	以太网/RS485	整机巡检速度	≤3
充、放电电流范围	5-6000（mA）	电流精度	±0.05%FS+0.05%RD
电流分辨率	0.1（mA）	电压测量范围	0-5V
电压分辨率	0.1（mV）	充电电压范围	0-4.5V
放电电压范围	2-4.5V	电压精度	±2（mV）
时间测量范围	999/工步（min）	时间精度（min）	±0.1%
最大工步设定数	32 工步	最大循环设定数	256 次
精度校准周期	6 个月	校准方式	软件数字化校准
设定工步内容	恒流充电、恒压充电、恒流恒压充电、恒流放电、搁置（静置）
工步结束条件	电流、电压、时间、容量
保护方式	过流、欠流、过压、欠压、过容量、漏电流，其中充电过压/放电欠压采用硬件和软件双重保护
曲线显示	充放电电流曲线、充放电电压曲线、充放电容量曲线
分容方式	容量分容、时间分容、容量+曲线分容、时间+曲线分容、容量+电压分容、定点电压分容
数据统计	每个电芯每个工步的开路电压、平均电压、工作时间、电流、容量、平台容量；每个工步详细的曲线以及数据，统计每个容量段电芯个数等

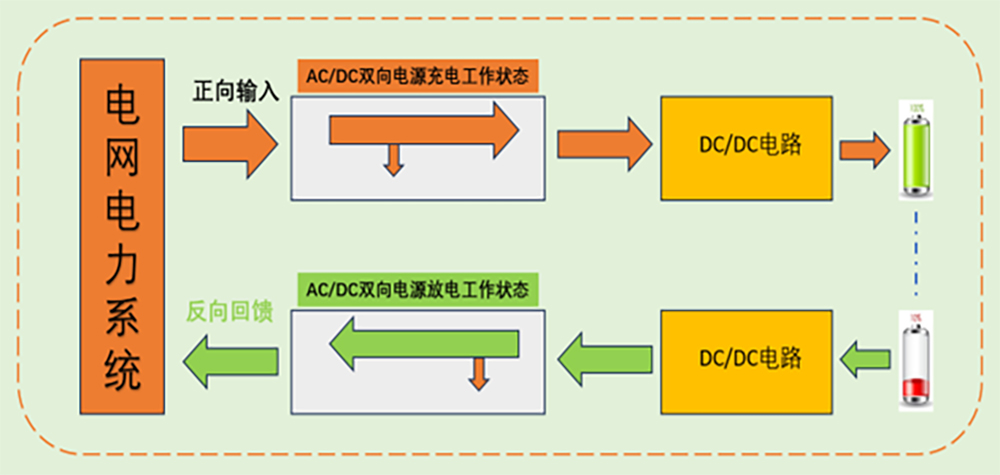

节能回馈效率	充放电电源采用AC-DC/DC-AC节能电源，电芯放电能量回馈至电网。充电电源输出转换效率＞70%(软件电池充电电量/电表用电量100%)。放电电源回馈效率＞65%(电表反向功电量/电池放电电量100%)。
