逆变直流焊接电源

一体逆变式二次整流的直流焊接电源

产品规格

装备的特征

1.负荷(LOAD)电流恒流控制，有利于高品质的焊接控制

2.4KHz的高频调制逆变控制， 有利于高速应答高品质的焊接控制。

3.采用2段通电功能，有利于克服焊接工件的镀层问题和适应各种工艺要求。

4.缓升、缓降功能有利于抑制焊接中的飞溅现象，8种焊接规范的切换有利于焊接中根据不同的焊接要求快速变换焊接参数。

5.20*4行的液晶显示器里显示多种的焊接信息和焊接参数，便于焊接结果的确认。

6.具有把焊接结果与设备的参数比较，并判断是否超出设置值以后，判定输出正常（GO)或异常（GN)的显示和信号。

装备的样式

1.装备名:逆变式焊接电源（逆变变压器内置）。

2.模型：IP-3000A(逆变式焊接控制装置)

3.使用电源： AC 220V±10% 50/60Hz

4.使用条件：使用温度0℃~+50℃   湿度：90%以下

5. 最大输出电流 ：3000A

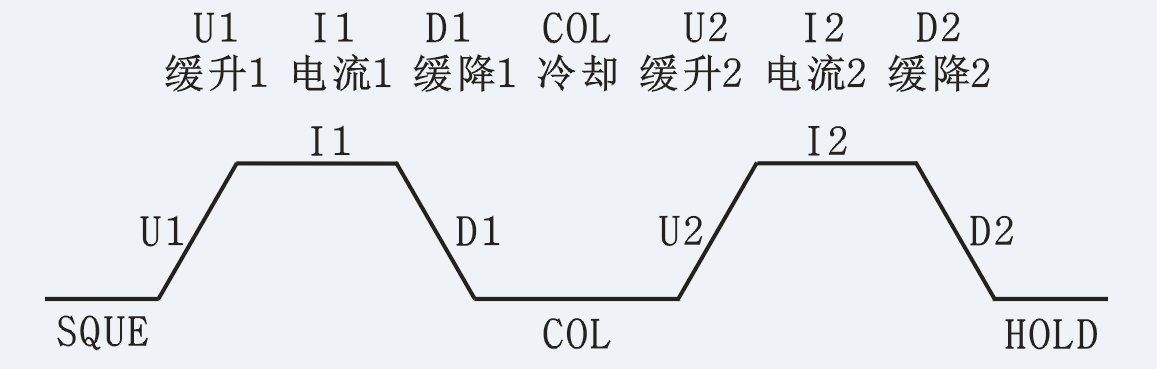

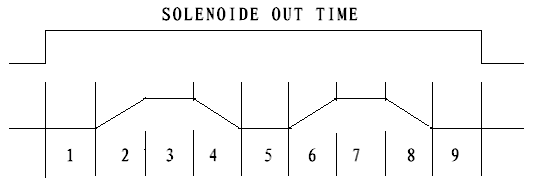

6. 焊接时间设置范围：

1)预压时间SQUE: 0-999ms(毫秒）

2)电流缓升U1:0-49ms(毫秒）(包含在电流1I1中）

3)电流I1: 0-99ms(毫秒）

4)电流缓降D1:0-49ms(毫秒）

5)冷却COOL:0-99ms(毫秒）

6)电流缓升U2:0-49ms(毫秒）(包含在电流I2中）

7)电流I2:0-99ms(毫秒）

8)电流缓降D2 :0-49ms(毫秒）

9)保压时间HOLD : 0-999ms(毫秒）

7.控制频率：4KHz

8 .控制方式：一次电流检测的静电流控制方式。

9 .冷却方式：强制风冷

10 .最大使用率： 20%(3000A)

11 .焊接变压器输出：最大电流3000A空载电压8.5V

12.焊接条件（MODE)设置：8MODE(MODE 0，1，2，3，4，5，6，7)

13. 焊接电流检测功能：自由设置设定电流的±3~±9%±N范围并进行监测。实际焊接电流在设定电流以内时输出“GO”，超出设定电流时输出“NG” 参考(P7,5,1.的④项

14. 焊接电流设置范围

    1）CURRENT  1      :   800~5000A

    2）CURRENT  2      :   800~5000A

15. 判定结果输出方式（I/0 CONNECTORS)

     OPEN COLLECTOR  输出 （DC  30V  200mA  MAX）

16. 外形尺寸： IP-3000A            195(W)*280(H)*450(D)m/m

17. 重量：IP-3000A=19KG

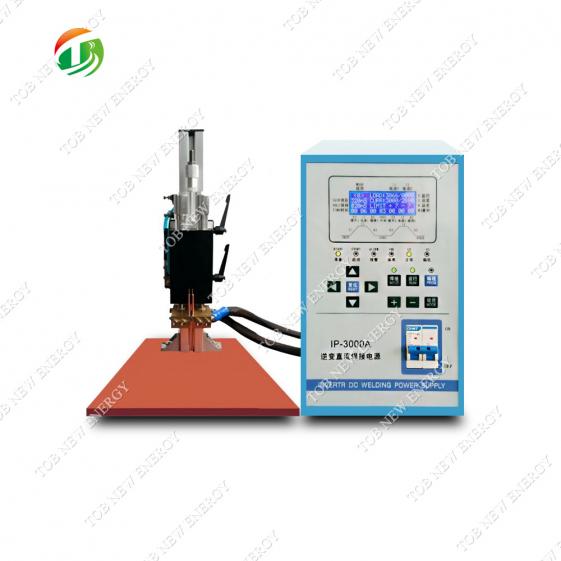

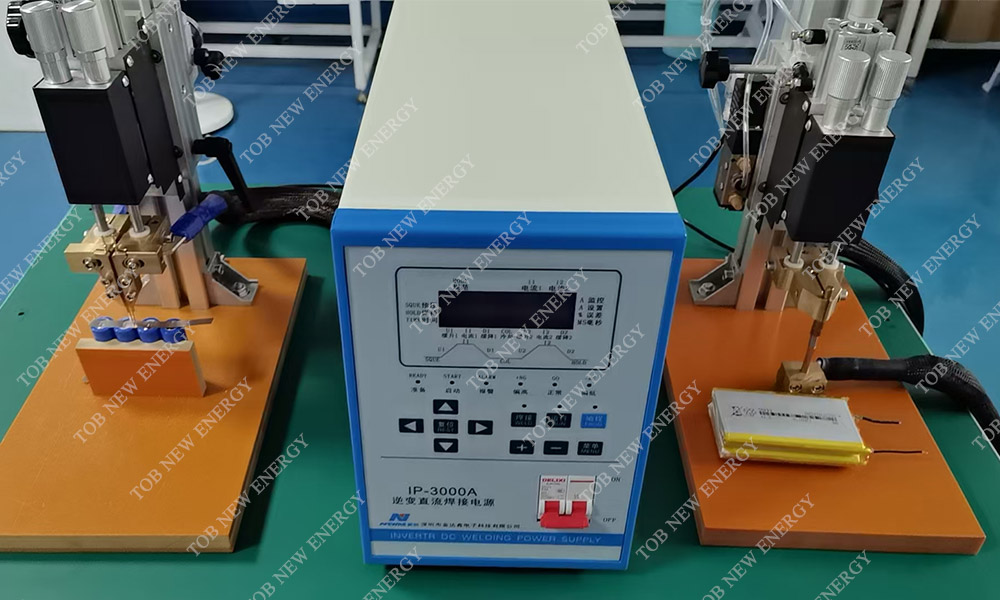

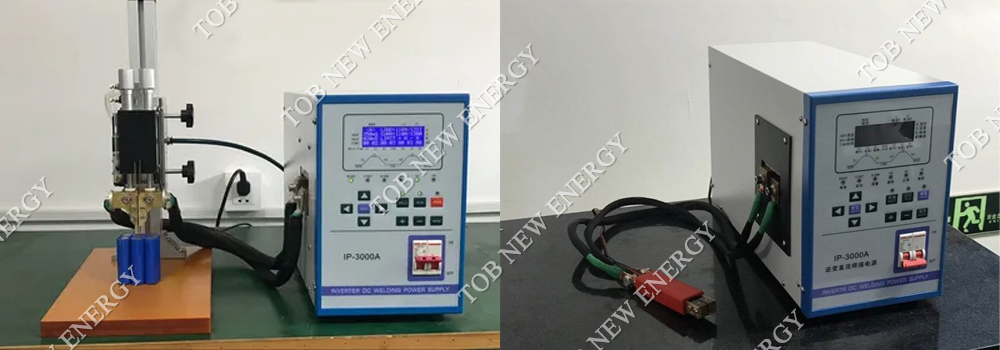

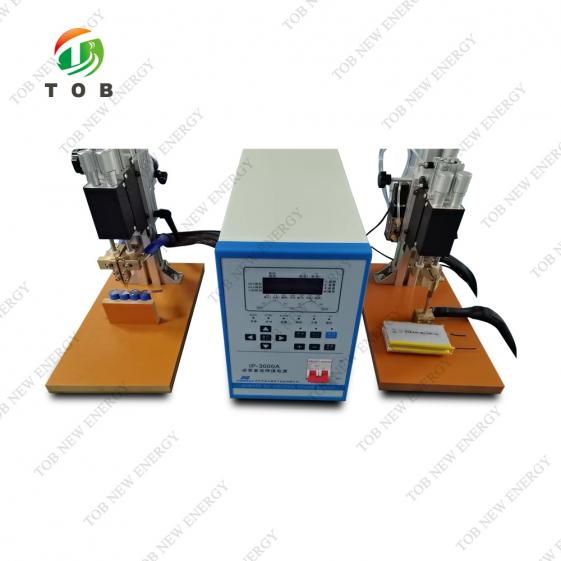

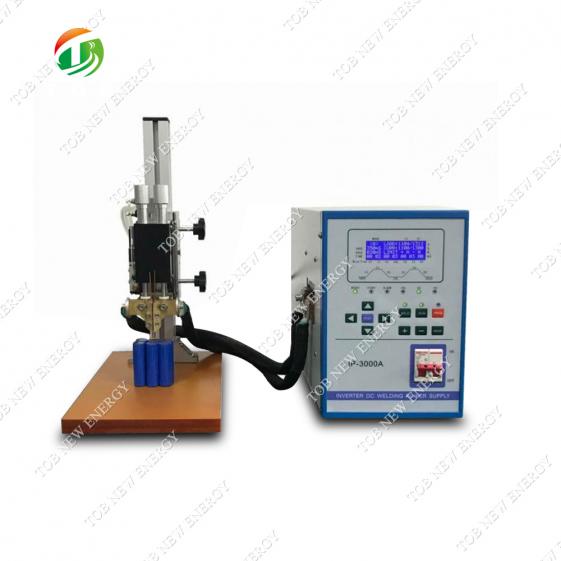

产品图片
