转印复合机

转印复合机

产品规格

1.产品简介：

配有三收放卷机构，适用2卷PET膜载体固体电解质膜分别同时转印到负极或正极极片的两面，主要由极片放卷机构、固体电解质放卷机构、辊压复合机构、张力执行机构、放卷收卷纠偏机构、极片收卷机构，在一定热温度和压力下的轧制,对电解质与极片复合，该设备轧制复合横向和纵向均匀性好，复合后产品外观优质.

2．主要特点

*采用伺服电动油泵，控制压力精度高，使用稳定

*调节斜块辊缝调间隙，精度高，使用方便

*加热轧制，温控器控制温度可调，并以数字显示

*配有三收放卷适用连续卷料基材辊压。

*伺服扭力电机，恒张力功能，收卷紧齐。

*专利设计液压平衡轧制机构，保压稳定，横向和纵向轧制均匀性好；

*PLC,HMI操作,控制各参数设定方便;

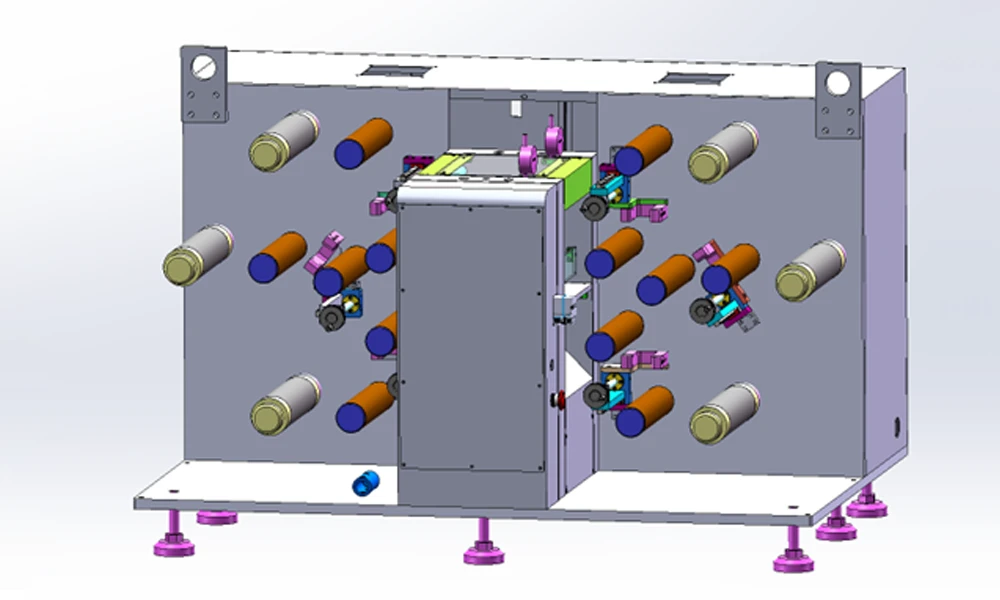

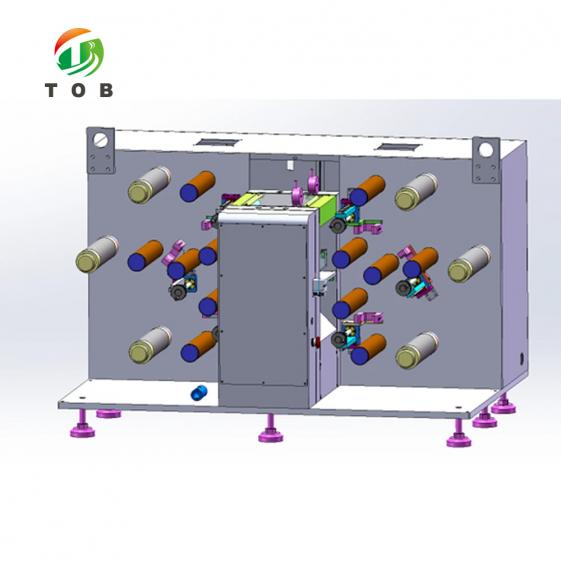

3．产品外观（以实物为准）

机台,尺寸：L1370mm*W940*H955mm,重量700KG

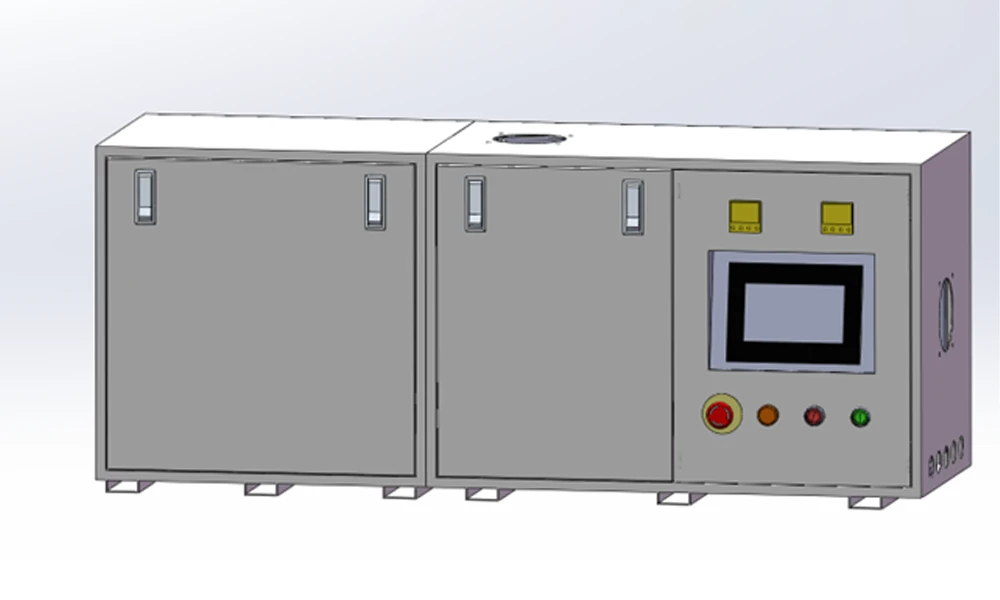

电箱，尺寸：L1250mm*W400*H520mm,重量200KG

四．设备技术参数：

*轧制温度：上下辊加热，室温～130℃ 可调，数字显示值

*控温精度：±2℃

*采用伺服电动油泵提供压力

*轧制力：轧制压力Max.20T,压力可调

*伺服电机调节斜块调辊缝间隙

*轧制间隙:  0~2mm可调

*轧制速度:  0.2~4.7m/min

*轧辊规格: 直径Φ150x250mm

*辊面宽度：250 mm

*辊压精度：±3μm

*油压介质：68#抗磨液压油

*数显千表显示间隙

*电压：电压单相220VAC±10%，频率50Hz

*总功率：6KW

*带有张力控制功能

*收放卷带有纠偏功能,纠偏对齐度±0.5mm

*张力控制:0～30N

*收放最大卷径:250mm

*3英寸涨轴上料
