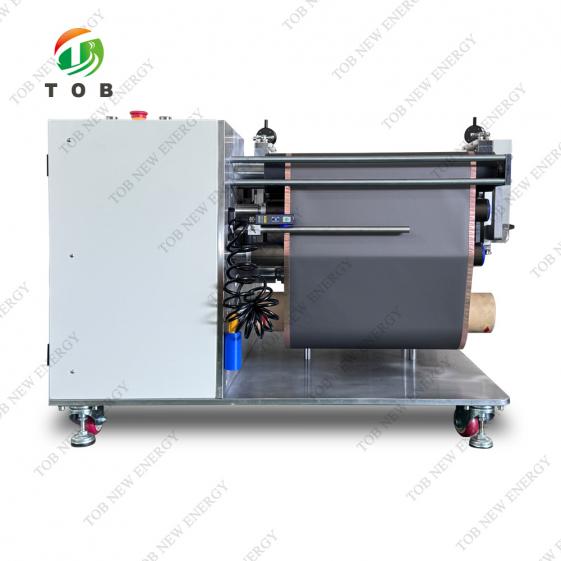

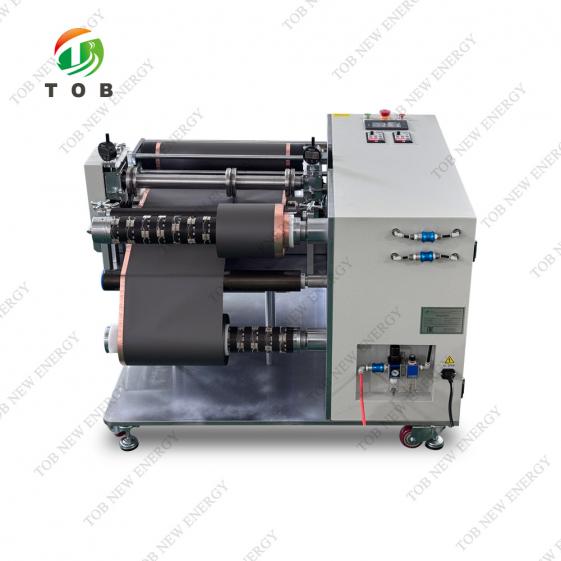

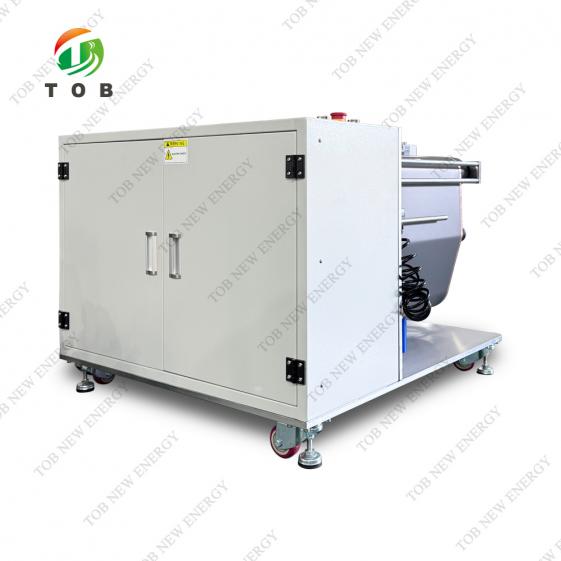

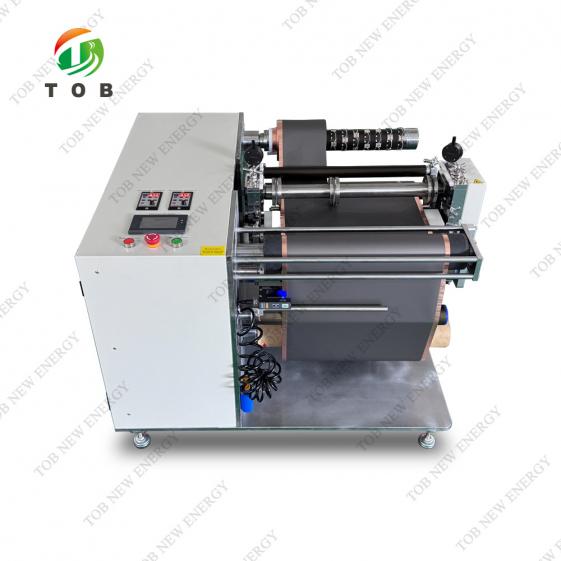

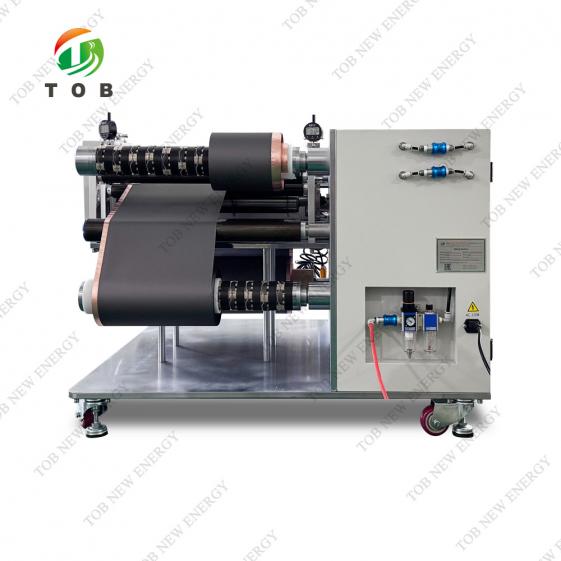

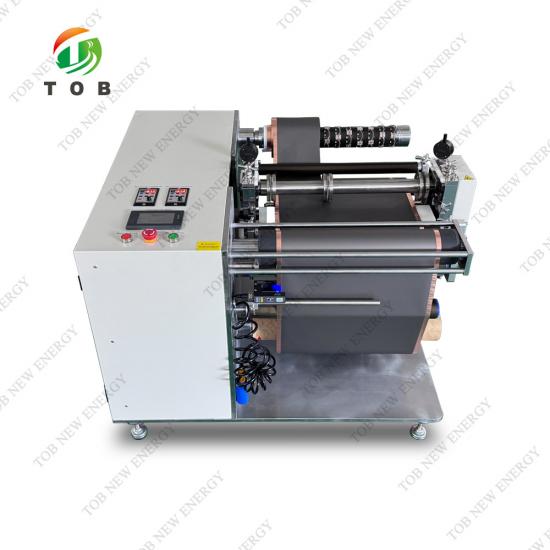

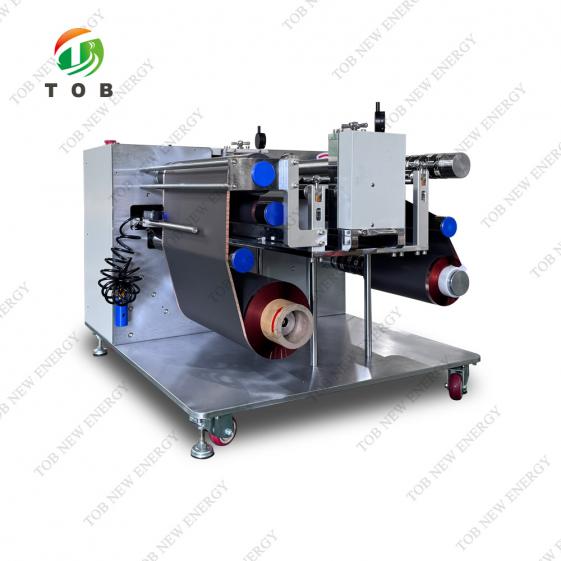

卷对卷连续分条机

卷对卷连续分条机

产品规格

1.产品简介：

采用卷状材料两条或多条连续分切工艺。设备配置精密刀座，可实现精密度极高的箔材分切，广泛应用于锂电池、金属箔材、光学薄膜及其它功能薄膜行业。

2. 主要特点：

1）超微粒钨钢刀片，分切品质好，超长使用寿命；

2)分切宽度精度高，成品无毛刺、无波浪、无压痕；

3)吃刀量可调，刀速与材料线速度比可调；

4)通过调整进出料角度，可适应不同材质和厚度值的材料分切；

5)单立板结构，独立式刀座；

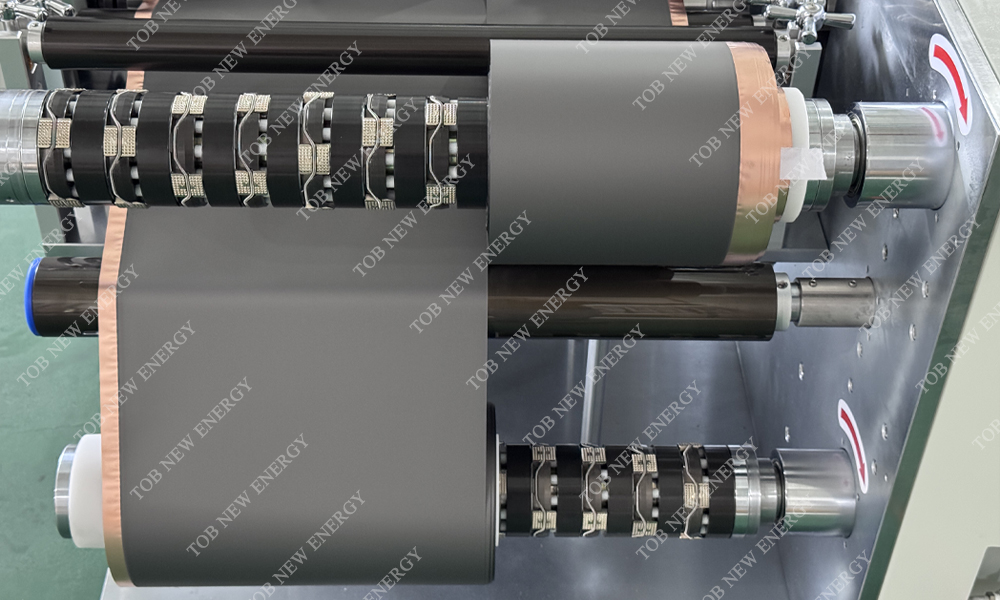

6)上、下圆刀结构，分切宽度可更换隔套调整；

7)收卷张力自动控制，上下轴50N以内独立可调；

8)PLC控制，HMI操作，方便易用。

3.技术参数

1)  分条方式：单片式滚切

2)  切刀类型：上下圆刀对切

3)  宽度调节：更换隔套调整

4)  收卷：2条滑差轴

5)  放卷：纠偏控制

6)  放卷收卷张力：伺服电机控制

7)  可切厚度：100~300μm

8)  分条刀片：超微粒合金钨钢，直径Φ100mm

9)  分条宽度：调整范围20~480mm，可定制

10)  毛刺状况：≤15μm

11)  分切精度：±0.09mm

12)  吃 刀 量：0.2~0.4mm可调，千分表显示

13)  分条速度：Max. 4m/min

14)  电源：电压单相220VAC±10%，频率50Hz/60Hz，功率1kW

15)  使用环境：建议环境温度25±3℃，湿度30~90RH，无振动和电磁干扰

16)  尺寸:  L920mmW1150mmH780mm

17)  净重:  约:680Kg
