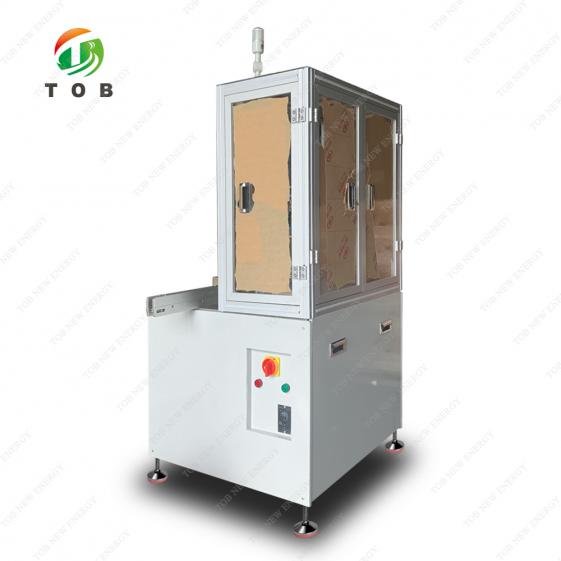

半自动点底滚槽机 底焊开槽二合一滚槽机

半自动点底滚槽是针对客户对圆柱电池的底部焊接与钢壳口部滚槽设计的设备,适用圆柱电池的生产使用。
  • 品牌:

    TOB
  • 货号:

    TOB-WGC650
  • 订购 (最小量):

    1台
  • 付款:

    L/C,T/T
  • 原产地:

    中国
  • 发货港口:

    厦门
产品详细信息

半自动点底滚槽机

产品规格


1.设备工作原理:

半自动点底滚槽是针对客户对圆柱电池的底部焊接与钢壳口部滚槽设计的设备,适用圆柱电池的生产使用。

注:客户可以根据自己生产需要选择单独购买滚槽机或者单独购买点焊机,单机价格会有变动。

2.调试项:

1)滚槽机主顶头下压距离。可根据客户实际要求钢壳来调节距离,简单易操作。

2)滚刀调节距离。钢壳滚槽的深度与滚槽肩高都可更据客户所要求调节。

3)滚槽气压。更据不同型号的电池钢壳与厚度可调节气压用来滚槽。

4)滚槽次数计数 。

5)自动滚槽机的触摸屏界面的手动与自动调试项,涂油功能和测短路功能。

6)点底机点焊电源电压、电流、时间参数。

7)点焊焊接功率、电阻验证。

8)点焊压力、行程调整。

9)点焊次数计数。

10)点焊间隔时间设定。

11)电流报警、拉力测。

3. 主要技术参数:

滚槽内径精度

±0.05mm

肩高精度

±0.05mm

总高精度

±0.1mm

壳口精度

±0.1

点焊压力(弹簧)(选配)

4kg 适用于尖针点焊

4.设备功能特点:

1)半自动点底滚槽机采用对接式连接,员工只需再点底进料处放料即可,后段则会自动进出料。

2)半自动点底滚槽机适用 21700圆柱电池的底部点焊与滚槽。

3)半自动点底滚槽机点焊,滚槽位置一致性高、生产效率高。

4)半自动点底滚槽机带有手动调试功能和界面,可对点焊滚槽等工位进行微调。

5)半自动点底滚槽机拥有生产计数功能,时时了解生产产能的状况。

6)半自动点底滚槽机自带故障异常提示信息功能。

7)半自动点底滚槽机具有自动检测工装治具是否到位功能。

8)设备带有的防护装备,如外壳和防护光栅。

5.设备动作说明:

1)当半自动点底滚槽机工作时,来料必须是统一电池大小的18650圆柱电池。

2)对于客户不同工艺的要求,自动滚槽机能进行同型号不同工艺要求的技术尺寸调节更改。

3)当点底焊机焊针使用一段时间后,需要维护焊针焊接处。

6.整机参数:

主机电源

单相-三相~220V-380V/50Hz32A 接头)

设备功率

4500W

设备气源

0.50.6Mpa,以上干燥气源

接入气管

Φ10mm(外径)* Φ8mm(内径)

设备排气量

0.113L/S

设备尺寸

(对接后总设备尺寸)长2280*850*1520

设备重量

200Kg

整机效率

20-30PPM(根据员工操作熟练程度略有差异)


产品图片


滚槽机点底滚槽机


半自动滚槽机
