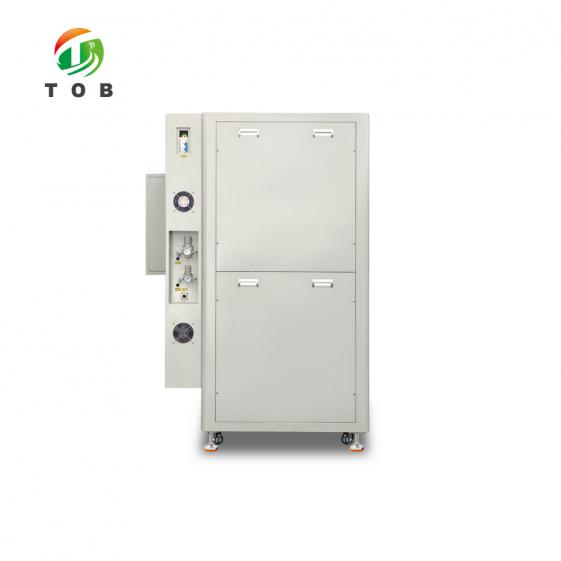

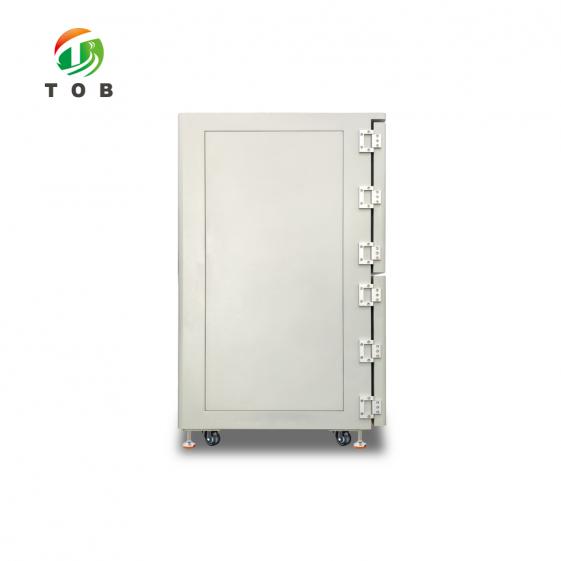

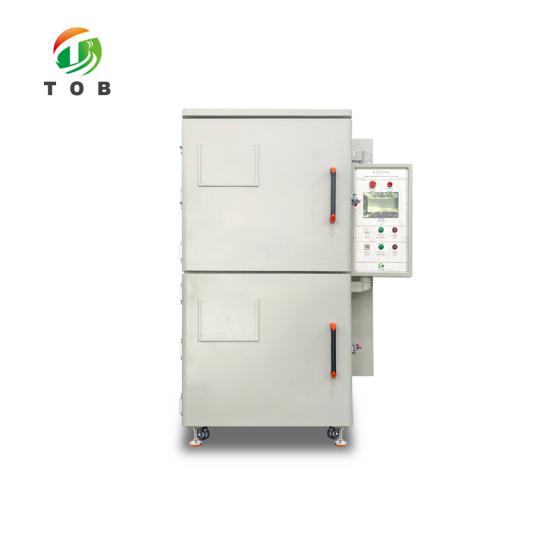

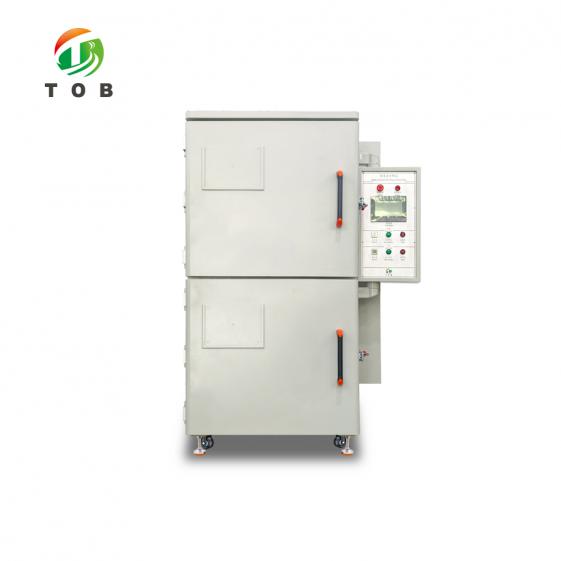

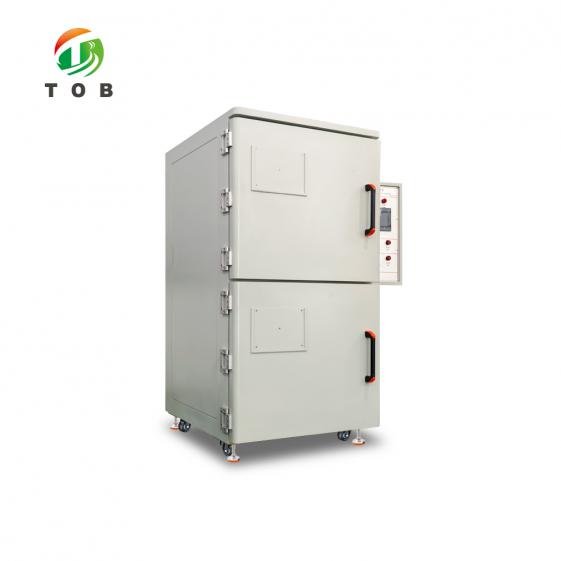

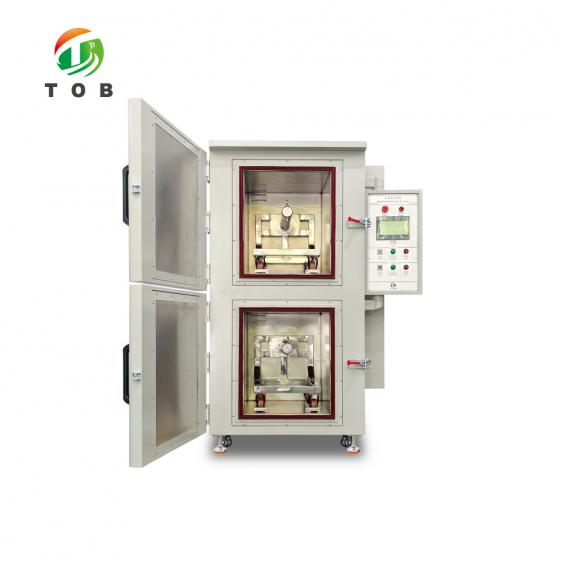

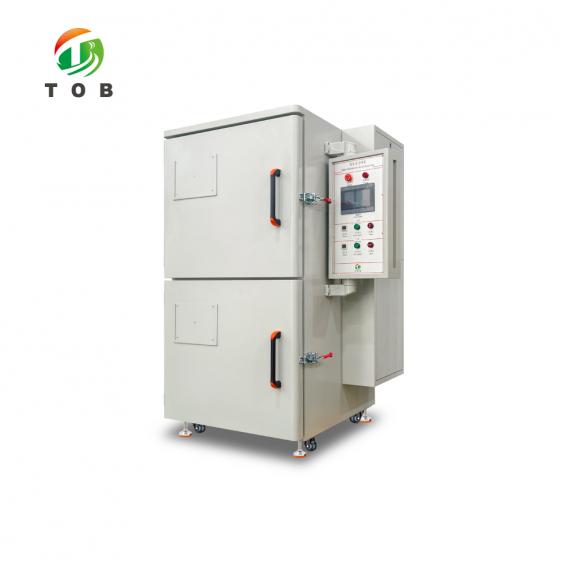

两层单开门极卷真空烤箱

每台机可连续循环工作；基本流程：开门将电芯或极片放入烤箱中，再设定加热时间、真空时间、氮气时间系统将根据已设定的时间参数自动完成加热和定时换气，完成烘烤过程。

现在查询

产品详细信息

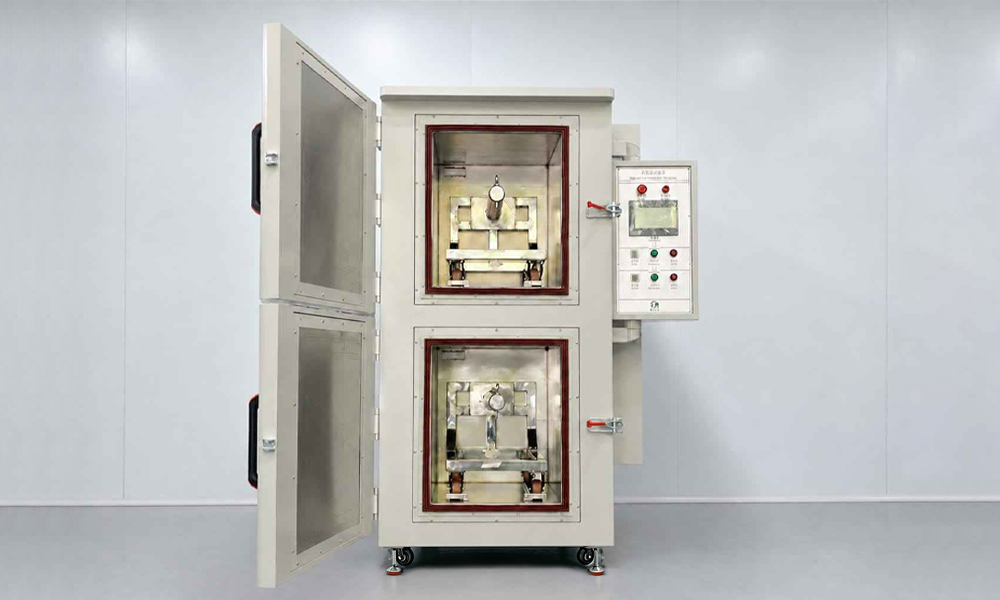

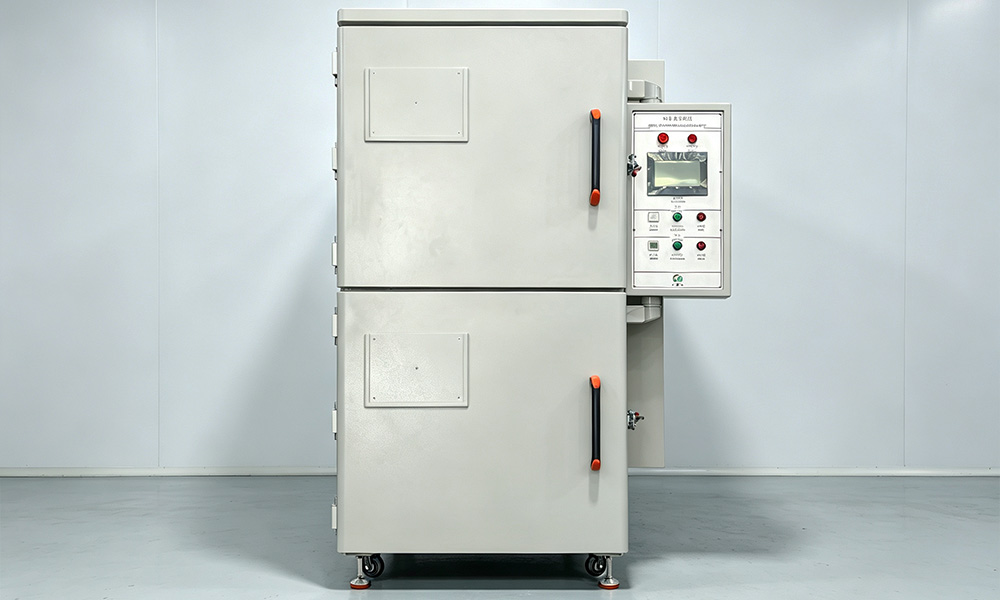

两层单开门极卷真空烤箱

产品规格

一、基本结构：

有5个部分组成：

1. 机架部分；

2. 内腔部分；

3. 抽真空充氮气部分；

4. 电气控制部分；

5. 外循环部分；

二、工作原理：

三、配置：

3.1、箱体：201#3.0采用不锈钢，加强筋为铁方通材料加工

3.2、机架：采用1.5mm、2.0mm优质冷轧板制成，由两层保温组成，棉为硅酸铝、铝箔棉、隔音棉三种分层制作

3.3、热风系统：各层均由风机、发热箱、风道、风管等组成，更能达到温度的一致性

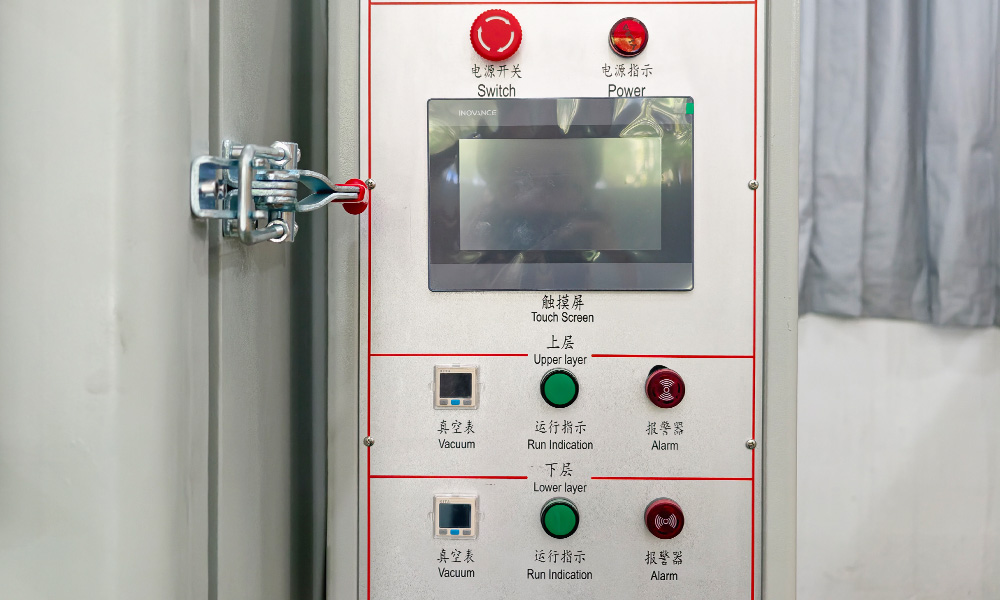

3.4、控制系统：由PLC、触摸屏、压力传感器、高真空挡板阀、固态继电器、温控仪、电磁阀组等组成

3.4、五金件：包括门、后盖、真空管及其它冲压件等组成

四、机器特点：

4.1、开门方式：单开门；弹性双层玻璃门，三层压力检测，有过压保护作用；

4.2、内胆密封圈:开模浇筑而成硅橡胶O型密封圈，耐高温、耐腐蚀

4.3、原理：环绕式热风外循环。双层隔热式保温，外温不高于室温+20度；

4.4、加热结构：采用O型外部循环风，左边出风，右边吸风，达到温度一致性；

4.5、高真空气动挡板阀，隔离式两层单独控制；

4.6、触摸屏显示，自动循环自动控制，完成最后一步回到真空保压；数显安全温度；

4.7、设有多位式超温保护温度控制装置，可有效防止温度失控等温度控制安全问题，提高了超温保护的精准性；

4.8、控制屏采用触摸屏集中操作，操作方便，控制可靠。程序控制器采用PLC控制，工作稳定可靠；

4.9、两层烤箱单独控制，可以分别设定总烘烤时间，周期时间，抽真空时间，干燥时间，参数设定后，可以按下自动按键进入自动烘烤程序，当时间到达烘烤时间后自动关机，如果温度超过安全温度值，会自动发出报警并且红色指示灯亮，并自动停止加热，且在显示屏上显示报警信息；

4.10、往箱内充干燥气到-0.1Mpa至-0.02Mpa间任意设定值可自动停止充气；

4.11、正常工作中，故障提示报警及故障原因可描述于屏上；

4.12、真空管具有防腐性；

4.13、程序互锁防层间串气。

五、技术参数：

序号	项目	技术参数
1	加热原理	外循环热风加热
2	电源	380V 50HZ 18KW
3	气源	干燥气体0.1-0.2Mpa/真空-0.098- -0.1Mpa/压缩气0.4-0.5Mpa
4	温度	室温至120℃
5	真空度	抽到－0.1-－0.098Mpa间时，数显24H保压≥95%
6	显示误差	设定值和稳定后表显值≤±0.1℃
7	温度均一性	离壁50MM内腔各点：常压时≤±5℃
8	串温性	≤20℃（邻层升温100度内，只比室温高20度内）
9	响应速度	30分钟内表显达到设定值，空载芯部温度稳定时间80-120分钟
10	抽真空和充氮气位置及接口规格	接口位置在设备后部；抽真空接口为DN15，充干燥气接口为￠12mm气管接口
11	内胆尺寸（材质201#）	600高×500宽×600深×2

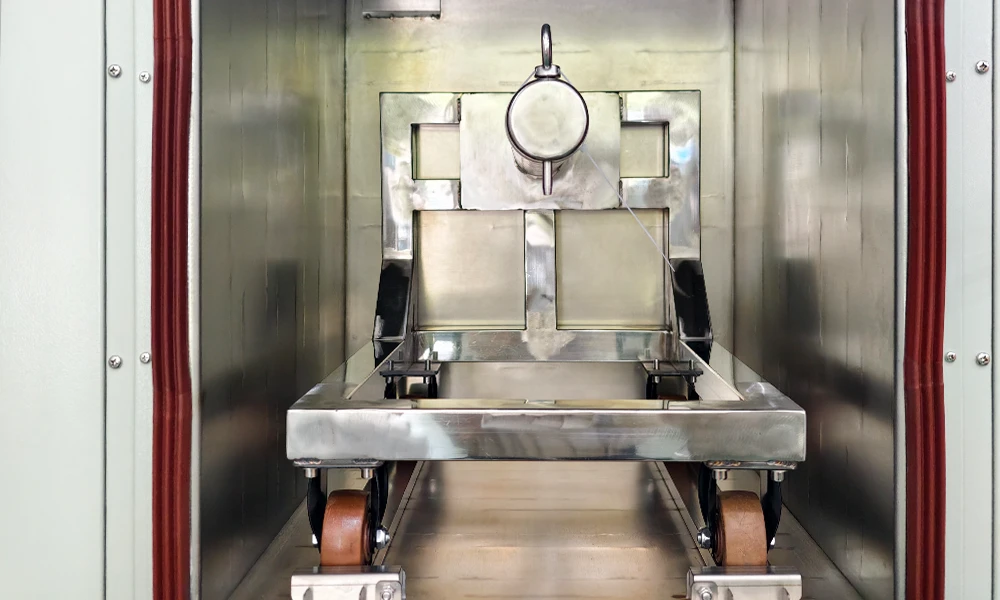

12	内部极卷小车（材质201#）	400高×400宽×500深（中心轴φ65*600）
13	外形尺寸（以实物为准）	2000高×1200宽×1400深

六、电气配置：

序号	名称	规格描述
1	PLC	汇川
2	触摸屏	昆仑通泰
3	温控器	数显智能温控仪/微电脑PID自动演算
4	温控模式	PID+SSR(可控硅），上海亚泰
5	超温保护	上海亚泰温控仪
6	温度传感器	K型热电偶
7	真空表	数显真空表/-101.0-101.0kPa正负压通用型，台湾经登
8	真空阀/氮气阀	定制
9	固态继电器	阳明
10	发热管	定制
11	控制方式	每个工作室独立工作，加热、抽真空和充氮气的工作方式为PLC自动循环式，各工作段的操作通过触摸屏设置
