Z字型半自动叠片机

主要用于锂电芯正，负极与隔膜的Z形叠片装配。

品牌:
TOB
货号:
TOB-BDP100-S
订购 (最小量):
1台
付款:
L/C,T/T
原产地:
中国
发货港口:
厦门

现在查询

产品详细信息

锂离子电池Z字型半自动叠片机

产品规格

1.产品简介：

主要用于锂电芯正，负极与隔膜的Z形叠片装配。人工装片、后续极片位置校正和叠片过程自动来完成，叠片效率高，叠精度高。不同尺寸可通过调整夹具实现，非常适用于叠片型锂离子电池的研发和样品制作。该设备桌面式结构设计,可以放置于手套箱内使用；设备采用单悬臂结构设计，卷料隔离膜自动恒张力控制。

2.主要特点：

*卷料隔膜自动伺服恒张力控制,Z字形自动叠片。

*叠片数量可按照预先设定进行自动控制；

*采用兼容性设计，电池尺寸变化可通过调节定位夹具实现，调节范围大,保证叠片精度;

*PLC控制，HMI操作，使用维护方便；

*极片人工装片，自动定位，机械手真空吸盘自动吸片，自动层叠；

*左右移动采用脉冲电机控制，精确，微调时方便。

*可在手套箱内使用。

3.技术参数：

叠片方式	Z字形叠片,隔膜为卷式
操作方式	机械手自动取料叠片,自动拉隔膜恒张力控制
吸片真空度	好于-65Kpa
叠片精度	整齐度≤±0.3mm(极片间相对位置尺寸，叠片层数25)
极片宽度	40～90mm
极片长度	40～100mm (极耳方向，不含极耳尺寸)
极耳长度	Max.15mm
叠片厚度	Max.15mm，叠片层数Max.100可设定
隔膜卷径	Max. 200mm
隔膜卷芯	3寸卷芯，涨轴夹紧
叠片速度	叠极片4～6S/片，叠金属锂6～8S/片（不包含每只电芯的叠片准备时间）
电源	电压单相AC220V±10%(可定制110VAC)，频率50Hz/60Hz，功率0.4KW
气源	0.5~0.8MPa
设备尺寸	L800W600H720mm
重量	120Kg

产品图片

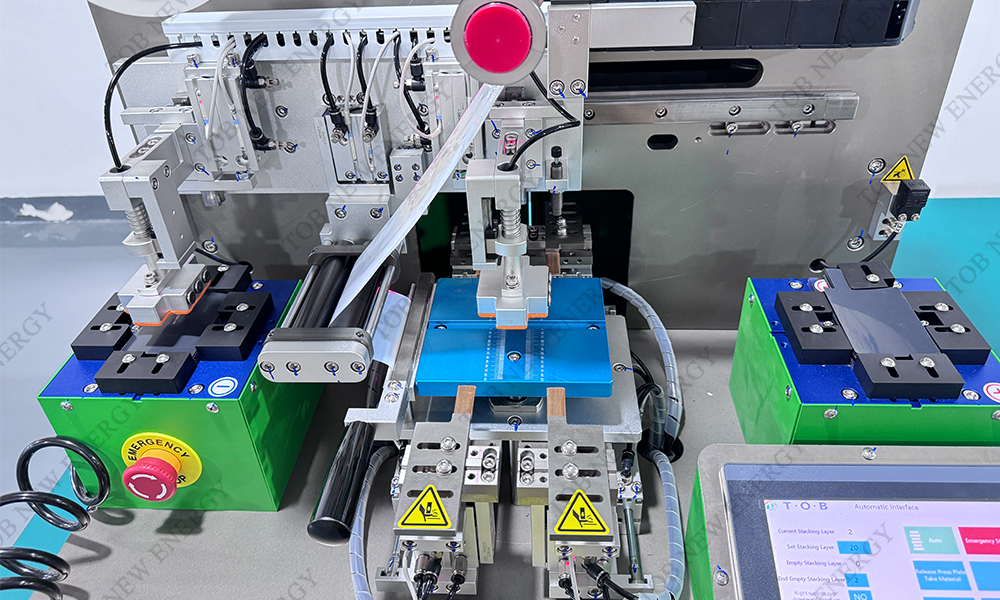

叠片机

包装

叠片机包装
