Z字型半自动叠片机

适用于电池电芯的叠片工艺,将正负极片与隔膜进行Z形叠片。

  • 品牌:

    TOB
  • 货号:

    TOB-M-DP-200
  • 订购 (最小量):

    1台
  • 付款:

    L/C,T/T
  • 原产地:

    中国
  • 发货港口:

    厦门
产品详细信息

Z字型半自动叠片机



产品规格


1.产品简介

适用于电池电芯的叠片工艺,将正负极片与隔膜进行Z形叠片。

2.主要特点

1)机器的调校、操作及维修简单容易;

2)适用电芯叠片尺寸范围大;

3)工作效率高,带数显计数器;

4)采用脚踏开关控制气缸动作;

5)机器体积小,外形精致美观;

3.工作过程说明:

装好隔膜,穿过摆辊放在叠片台上,设定好叠片数量,取负极片放置叠片台上定位叠片,按下脚踏阀,隔膜摆辊移动使隔膜覆盖负极片,取正极片放置叠片台上定位叠片按下脚踏阀,隔膜摆辊移动使隔膜覆盖正极片,如此循环至达到设定叠片数量,手工裁断隔膜,取出电芯,粘贴终止胶带即完成。

4.技术参数:

叠片方式

Z字型叠片

最大装隔膜料卷

卷料隔膜,3寸卷芯,直径φ200mm

适用极片规格

长(20200mm, 宽(20200mm,厚18mm以内

摆辊移动行程

300mm

电源

AC220V/50Hz

功率

200W

气压源

0.4MPa0.7MPa

设备尺寸

L650mmW400mmH700mm

控制箱尺寸

L200mmW300mmH380mm

重量

30Kg

5.保养方法及注意事项 :

1)经常擦拭摆辊、叠片台保持清洁。

2)轴承滑轨运动部位加油润滑,保持运动顺畅。

3)若长时间不使用时,将机台表面擦拭干净,包好包装胶带储放。

4)定期检查机器各部位的螺钉,螺母,销钉等紧固件进行检查,防止松动,杜绝机器质量事故及人身事故。

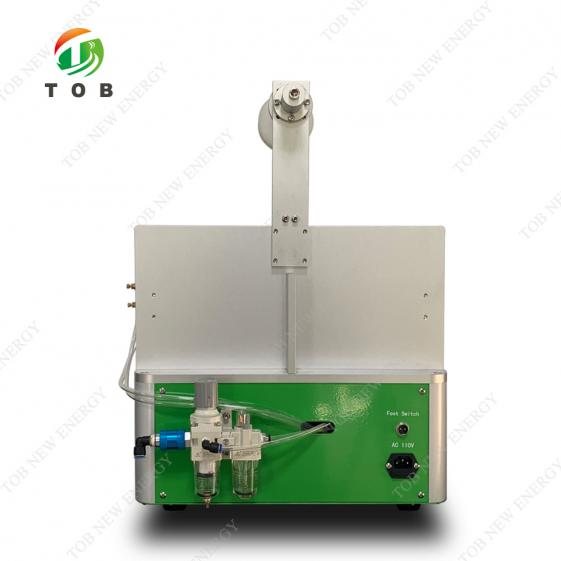

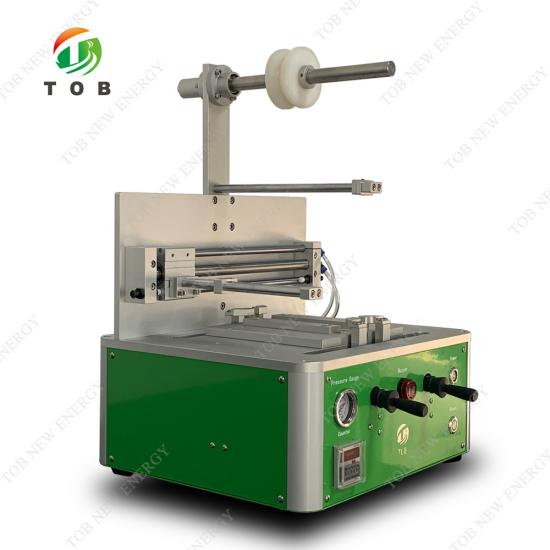

产品图片


电池叠片机


极片叠片机

半自动叠片机

电极叠片机

包装


叠片机包装
