本机适用于方形锂离子动力电池叠片工序，采用Z字形叠片方式。
品牌:
TOB货号:
TOB-S-DP150订购 (最小量):
1台付款:
L/C,T/T原产地:
中国发货港口:
厦门
产品规格
1. 设备概述
本机适用于方形锂离子动力电池叠片工序，采用Z字形叠片方式。隔膜通过电机主动放卷，经过张力机构、纠偏机构，引入叠片台；机械手机构左右往复移动，通过机械手吸盘机构分别将正负极片从料盒取出，经过二次定位平台精确定位后叠放在叠片台上，同时带动隔膜左右移动换位；叠片台上有四套压刀机构交叉动作压紧极片；叠片完成后，切断隔膜，电芯移载机构将电芯从叠片台上取下，人工贴胶、人工取电芯；同时开始下一电芯的自动叠片。
2. 性能特点
3.产品规格：
1）材料规格
|
规格 材料 |
来料 |
长度mm |
宽度mm |
厚度mm |
内径mm |
最大外径mm |
|
极片 |
片料 |
50～150 |
30～90 |
0.07～0.25 |
---- |
---- |
|
极耳 |
---- |
8～20 |
8～20 |
---- |
---- |
---- |
|
隔膜 |
卷料 |
---- |
50～200 |
0.02～0.04 |
φ76.2 |
φ300 |
说明：
极片长度指出极耳方向极片的尺寸，不含极耳长度；
极片无明显掉粉现象，无明显波浪边缘，垂直极片方向毛刺低于15um；模切误差小于0.2mm；
极片来料无明显翘曲变形，极片来料无明显黏连；
隔膜蛇形弯误差：±0.2mm/1000mm。
2）产品规格
|
项目 |
规格 |
电芯 |
|
厚度H（mm） |
5～20 |
|
|
宽度W（mm） |
30～90 |
|
|
长度L（mm） |
50～150 |
|
|
极耳长度Q（mm) |
Q≤20 |
|
|
极耳宽度（mm) |
≤20 |
|
|
极耳方向 |
同侧 |
4.技术参数
|
项目 |
参数 |
|
叠片速度 |
1.3～1.6s/pcs |
|
辅助时间 |
≤15s |
|
极片与隔膜间对位精度 |
中心偏差≤±0.4mm |
|
隔膜端面对位精度 |
≤±0.3mm |
|
相邻极片对齐精度 |
≤±0.2mm |
|
极片整体对齐精度 |
≤±0.3mm |
|
叠片层数 |
在厚度适应范围内可设定 |
|
外包隔膜 |
机器空叠预留隔膜，人工尾卷，人工贴胶 |
|
合格率 |
≥98%(只由本机造成的不良) |
|
稼动率 |
≥95%（只由本机造成的故障） |
|
功率 |
2kw |

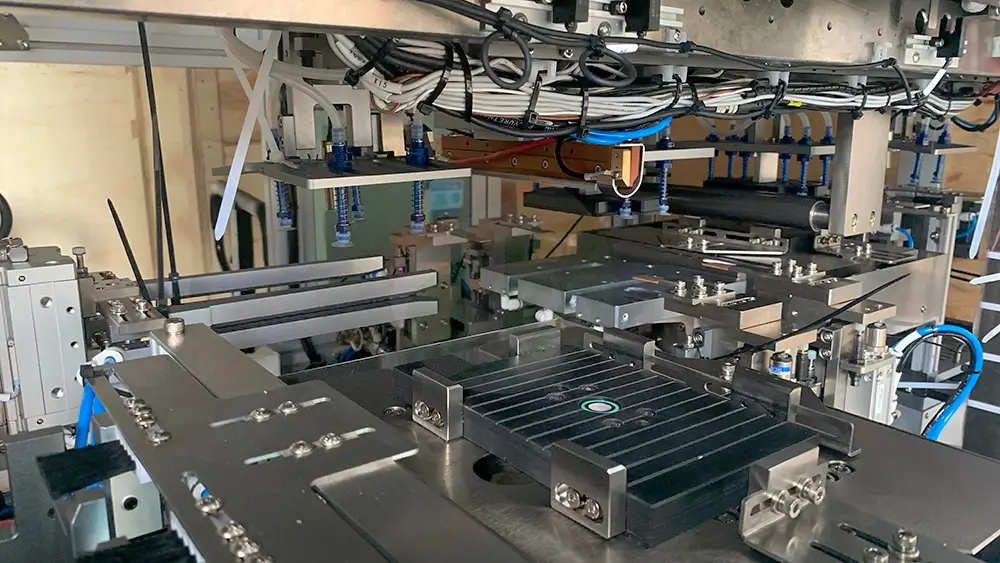

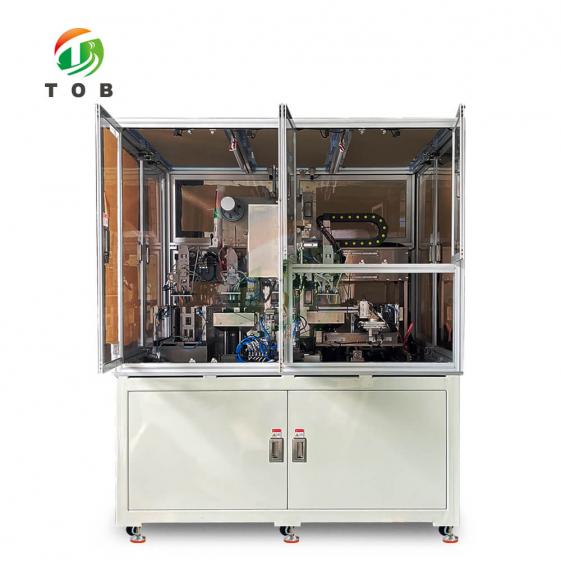

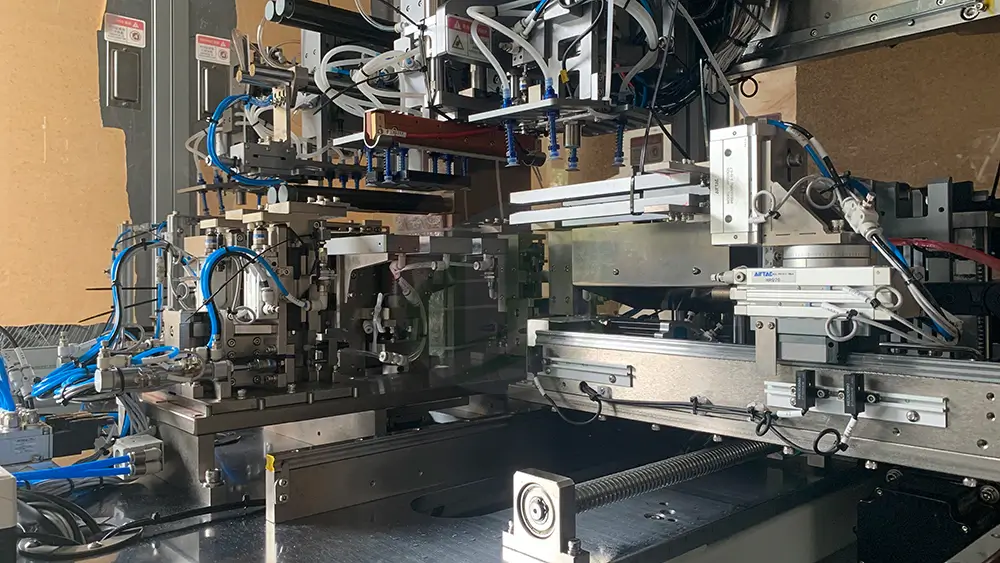

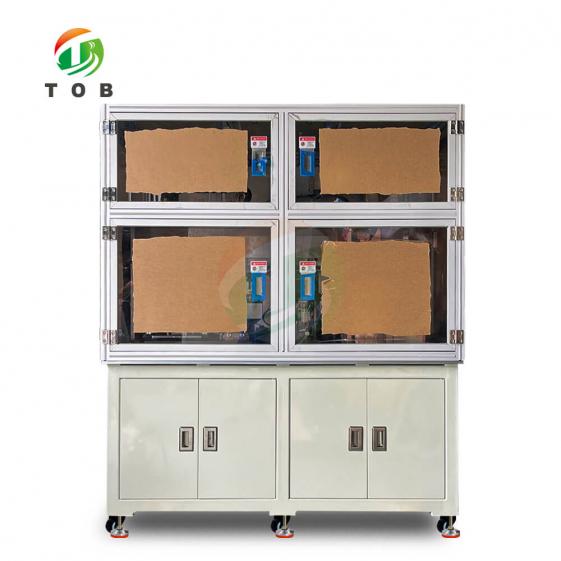

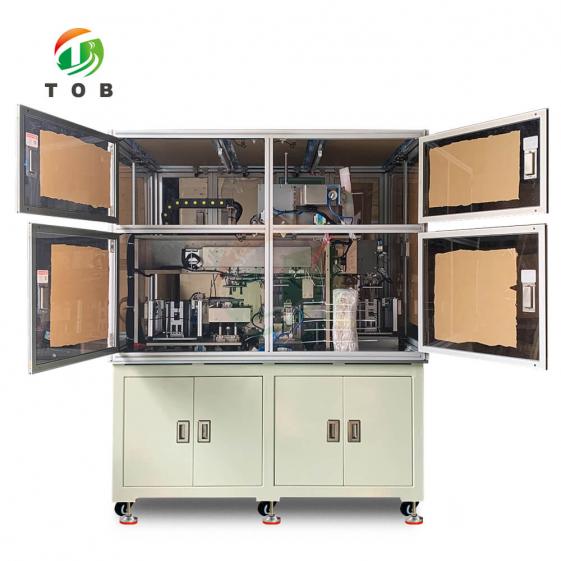

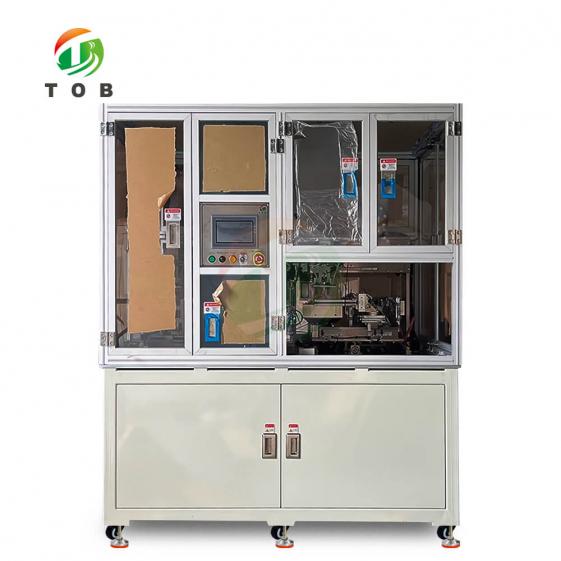

产品图片
包装
