4680 无极耳挤压式电池极片涂布机

适用于油性或水性的磷酸铁锂、油性的钴酸锂、三元、锰酸锂、镍钴锰酸锂、油性或水性负极碳石墨体、钛酸锂等浆料体系的涂覆工序。
  • 品牌:

    TOB
  • 货号:

    TOB-TBC-650
  • 订购 (最小量):

    1
  • 付款:

    L/C,T/T
  • 原产地:

    中国
  • 发货港口:

    厦门
  • 发货周期:

    30 天
产品详细信息

4680 无极耳挤压式电池极片涂布机



产品规格


该系列涂布机是专业的锂电池极片涂敷设备。

1)适用于油性或水性的磷酸铁锂、油性的钴酸锂、三元、锰酸锂、镍钴锰酸锂、油性或水性负极碳石墨体、钛酸锂等浆料体系的涂覆工序;

2)使用全自动PID闭环张力控制系统,张力控制精度可达到±1N的水准;

3)通过西门子PLC控制系统及高精度伺服电机等进口标准件来保证涂覆产品在面密度和尺寸方面超高的一致性和稳定性。进口标准件占整机标准件的比例高达85%

4)具备高速涂覆,高精度,高一致性等特点,是动力电池首选的涂覆设备。

1.技术参数

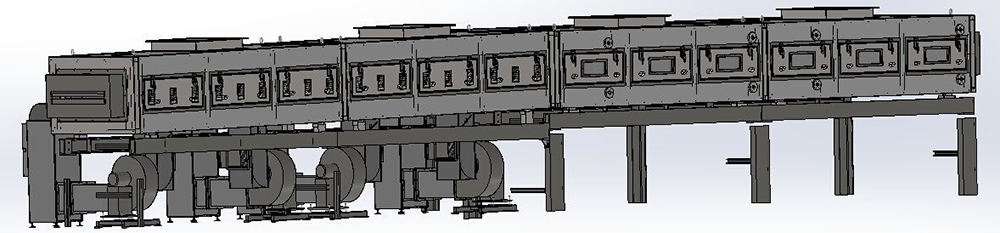

涂布设备外型尺寸及重量:尺寸长25000mm*2700mm(不含检修空间)*2537mm

重量约:12T

序号

项目

技术参数

备注

1

适合体系

油性或水性的磷酸铁锂、钴酸锂、锰酸锂、三元、镍钴锰酸锂、钛酸锂、碳石墨体等体系


2

运行基材参数

铝箔(Cu):厚度930um

宽度200620mm

卷径Max.500mm;

重量Max.500kg


铜箔(Cu):厚度 630um

宽度200620mm

卷径Max.500mm

重量Max.500kg

单面光或双面光均可

3

辊面设计宽度

650 mm


4

保证涂布宽度

200~580mm


5

设备机械运行速度

30m/min


6

设备涂布速度

0.5-15m/min;验机<12m/min

视烘干情况定

7

适合浆料黏度

2000~16000 Cps(正极)

1000~16000 Cps(负极)


8

单面涂布干厚度范围

50~310g/m2


9

最小间歇长度

涂布速度6m/min以内<5mm


10

多段最小涂布长度

20mm


11

溶剂特性

油性溶剂NMP(s.g=1.033,b.p=204)


水性溶剂H2O/NMP(s.g=1.000,b.p=100)


12

适合固含量

正极 SC. 60%±20%


负极 SC. 50%±10%(PVDF体系)

SC. 50%±5%SBR体系)


13

比重

正极  1.52.59/cm2

负极  11.89/cm2


14

涂布方式

双层正反面3段不等距间歇涂布/第二面自动跟踪/连续涂布/田字格涂布


15

换卷方式

手动


16

基材运行方向

正向涂布,基材正、反向空箔运转


烘道(悬浮烘箱)

涂布机

序号

项目

技术参数

备注

1

烘箱结构

导辊主传动结构。


2

烘箱长度

18米(前烘箱3/节共2节+后三节烘箱4米共12米)


3

材质

不锈钢,内胆国标SUS304,外胆国标SUS201


4

烘箱导辊传动方式

主传动结构方式


5

温度控制


分为正常工作温度控制、超温监测报警的保护控制,超温时将出现声光报警,并切断加热主电源;各段完全独立控制


6

加温方式

电加热,热风循环结构


7

单节烘箱加热功率

单节24KW/4m


8

烘道内温度

设计Max150℃,单节箱体内温差(设定温度在110℃,单节箱体内温差±3℃)


9

运行时箱体表面温度

45℃;填棉厚度100mm


10

吹风方式

上、下吹风,上下风量通过阀门分别控制,可微调;上、下风室共用加热体


11

每段排风量控制

通过机械阀门,独立控制,可微调


12

风嘴结构

上、下吹风,上下风量通过阀门分别控制,可微调。


13

风机控制

变频器控制


14

加热控制

固态继电器


15

风机材质

国标SUS304不锈钢


16

溶剂回收系统

不提供,只协助安装接口


17

排风量

12000立方米/小时


18

浓度检测

韩国高精度浓度监测仪,可实现浓度的实时跟踪和实时报警功能

需单独报价

产品图片




挤压式涂布机

电池涂布机极片涂布机涂布机
