产品规格

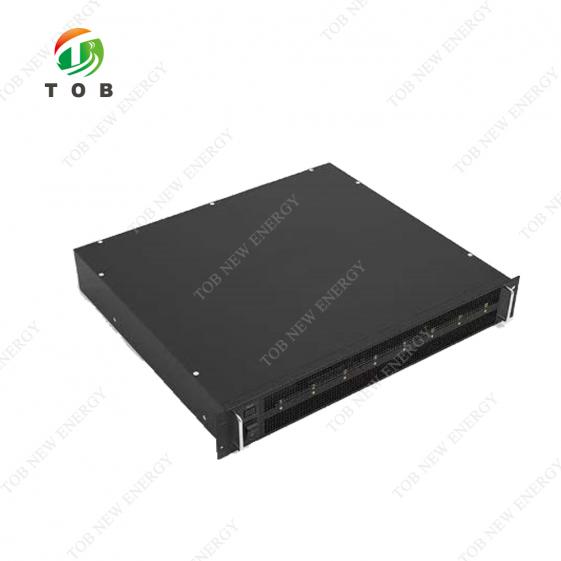

型号:TOB-CT-5008-20V10A-SMB
电气性能参数 |
||
指标项目 |
指标参数 |
|
输入电源 |
AC:220V ±10% / 50Hz |
|
输入功率 |
1800W |
|
分辨率 |
AD:16bit;DA:16bit |
|
输入阻抗 |
≥1MΩ |
|
电压 |
每通道输出范围 |
充电:2.5V~20V;放电:2.5V~20V |
精度 |
± 0.05% of range(满量程) |
|
稳定度 |
0.025% |
|
电流 |
每通道输出范围 |
充电:20mA~10A;放电:20mA~10A |
精度 |
± 0.05% of range(满量程) |
|
稳定度 |
0.025% |
|
功率 |
单通道输出功率 |
200W |
稳定度 |
0.05% |
|
时间 |
电流响应时间 |
电流到 10A 的硬件响应时间为 20ms |
工步时间范围 |
1~65535 分钟/工步 时间格式支持 00:00:00(h、min、s) |
|
数据记录 |
数据记录条件 |
时间Δt:(0.01s~60000s) |
电压ΔU:(10mV~20V) |
||
电流ΔI:(5mA~10A) |
||
记录频率 |
100Hz |
|
充电 |
充电模式 |
恒流充电、恒压充电、恒流恒压充电 |
截止条件 |
电压、电流、相对时间、容量 |
|
放电 |
放电模式 |
恒流放电、恒功率放电 |
截止条件 |
电压、电流、相对时间、容量 |
|
循环 |
循环测试范围 |
1~65535 次 |
单循环工步数 |
255 |
|
循环嵌套 |
具有嵌套循环功能,最大支持 4 层嵌套 |
|
保护
|
安全保护和异常保护
|
掉电数据保护 |
可设定安全保护条件,参数包括:电压上下限、电流上下限、延时时间可设定异常保护条件,参数包括:恒流充/放电电流波动最大幅度、恒压充电过程中电流上升幅度、恒流充电过程中电压下降幅度、恒流放电过程中电压上升幅度 |
||
硬件保护 |
防反接保护,反接提示 |
|
通道特点 |
恒流源与恒压源采用独立双闭环结构 |
|
通道控制模式 |
独立控制 |
|
电压电流检测采样 |
四线制连接 |
|
噪声 |
<80dB |
|
上位机通讯方式 |
TCP/IP |
|
数据输出方式 |
EXCEL、TXT、图表 |
|
通信接口 |
Ethernet 10/100M |
|
每单元通道数 |
8 |
|
工作环境要求 |
|
|
指标项目 |
指标参数 |
|
工作温度范围 |
10℃~40℃ |
|
存储温度范围 |
10℃~45℃ |
|
工作环境相对湿度范围 |
30% ~ 80% RH(没有水汽凝结) |
|
存储环境相对湿度范围 |
30% ~ 90% RH(没有水汽凝结) |
|
夹具规格与尺寸 |
|
|
指标项目 |
指标参数 |
|
夹具类型 |
根据客户需求选择 |
|
每单元机箱尺寸(W*D*H) |
480 * 660 * 130 (mm) |
|
机柜尺寸(W*D*H) |
606 * 800 * 1800 (mm) |
|
SMBUS 特性 |
||
指标项目 |
指标参数 |
|
硬件兼容性 |
兼容 SMBUS,HDQ, I2C 通信协议。 |
|
软件兼容性 |
兼容 Smart Battery Data Specification Revision 1.1 所定义的标准规格字段信息指令 |
|
数据读取频率 |
1S |
