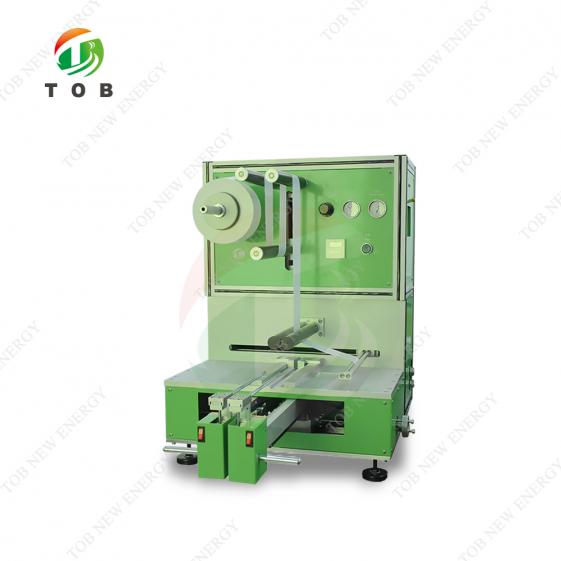

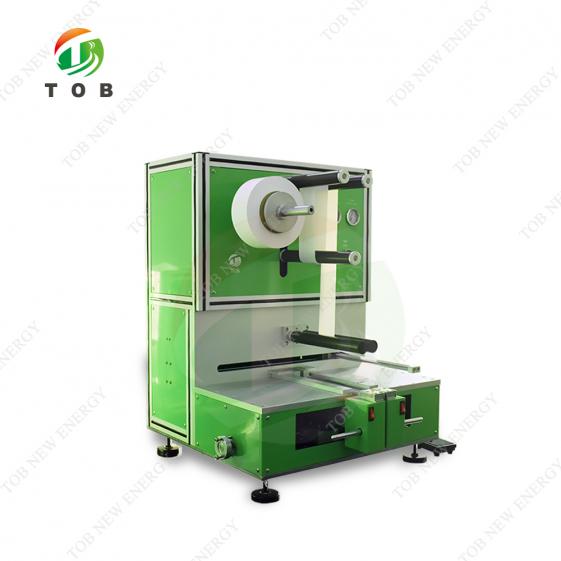

锂离子电池Z字型半自动叠片机

适用于电池电芯的叠片工艺,将正负极片与隔膜进行Z形叠片,是一款可应用于锂离子电池极片叠片工艺的设备。

  • 品牌:

    TOB
  • 货号:

    TOB-S-DP200-B
  • 订购 (最小量):

    1台
  • 付款:

    L/C,T/T
  • 原产地:

    中国
  • 发货港口:

    厦门
产品详细信息

锂离子电池Z字型半自动叠片机



产品规格


1.产品简介:

适用于电池电芯的叠片工艺,将正负极片与隔膜进行Z形叠片,是一款可应用于锂离子电池极片叠片工艺的设备。采用隔离膜自动张力控制系统,气缸带动隔膜左右移动实现Z字形叠片,悬臂式的设计便于操作。相对于手动叠片机,该设备具有叠片效率高、叠片整齐度好、适用电池尺寸范围大的特点,是一款研发样品制作和小批量试制设备的理想选择。

2.主要特点

1)机器的调校、操作及维修简单容易;

2)适用电芯叠片尺寸范围大;

3)半自动叠片、衡张力控制系统;

4)自动计数、归零功能;

5)停电、不使用后自动保持上次使用参数状态功能;

6)整机适用电池尺寸范围大;

7)采用脚踏开关控制气缸动作;

8)工作效率高,带数显计时器;

9)设备体型小,外形精致美观。

3.技术参数:

叠片精度

整齐度好于±0.5mm

叠片尺寸(包含极耳长度)

Min.L44mm*W44mm(再小需更换压片)

Max.L200mm*W150mm(极耳在长边)

叠片厚度

Max.12mm(再厚需更换调节板)

隔膜卷径

Max.220mm

设备尺寸

L512mm*W820mm*H580mm

重量

50Kg

电源

电压单相220VAC±10%(可定制110VAC

频率

50Hz/60Hz

功率

200W

气源

0.4~0.6MPa压缩空气

产品图片

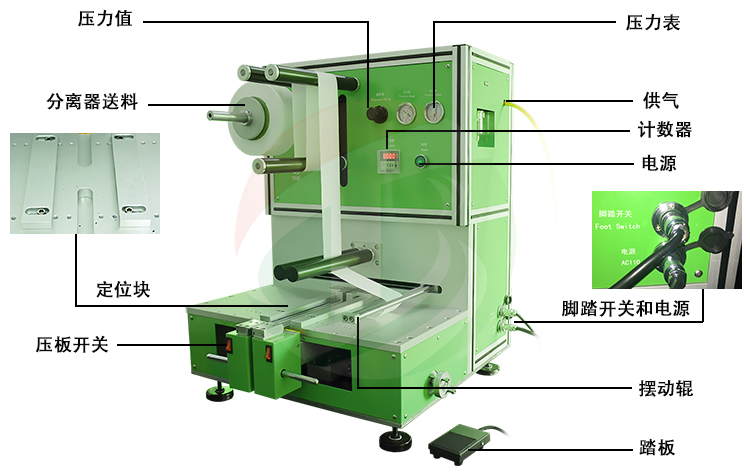

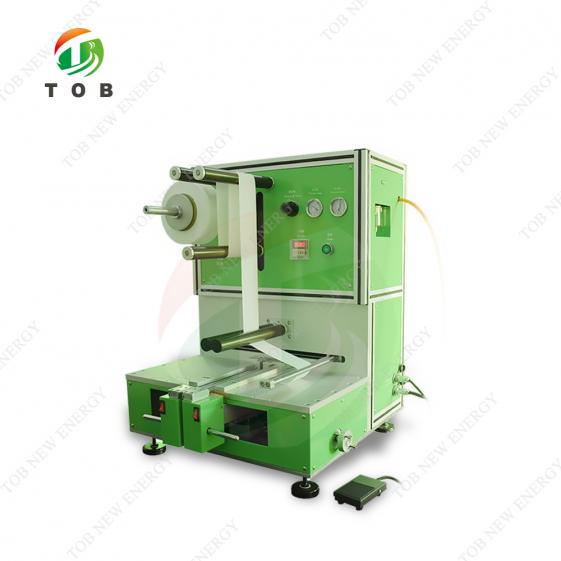

电池叠片机

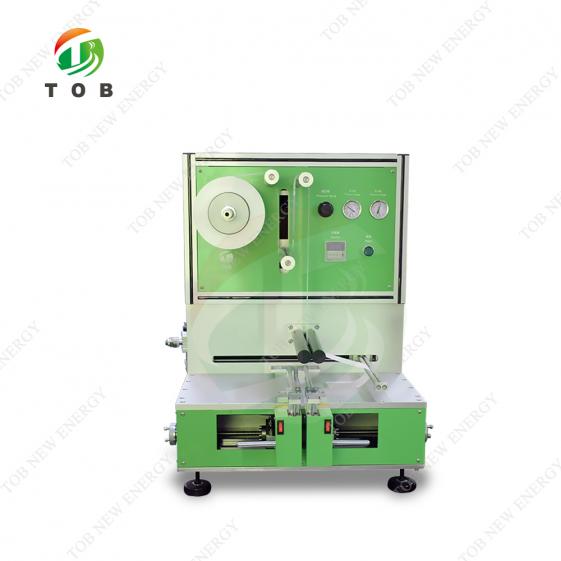

半自动叠片机

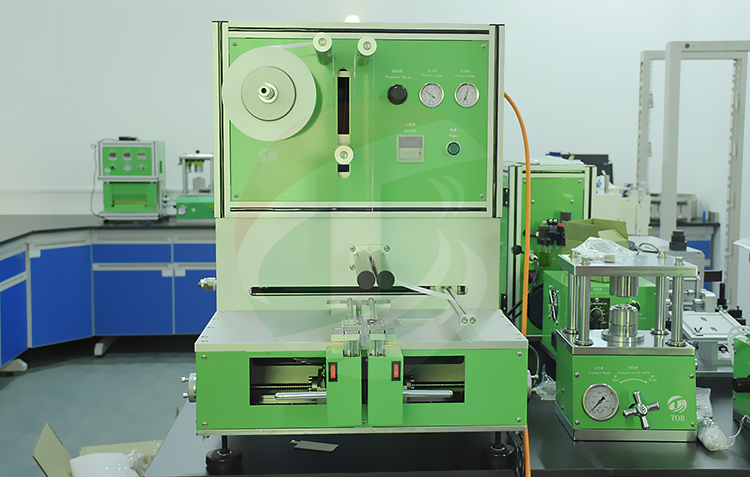

叠片机

包装

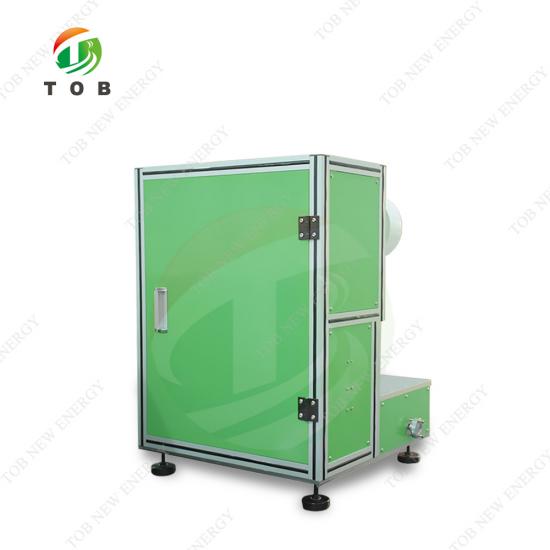

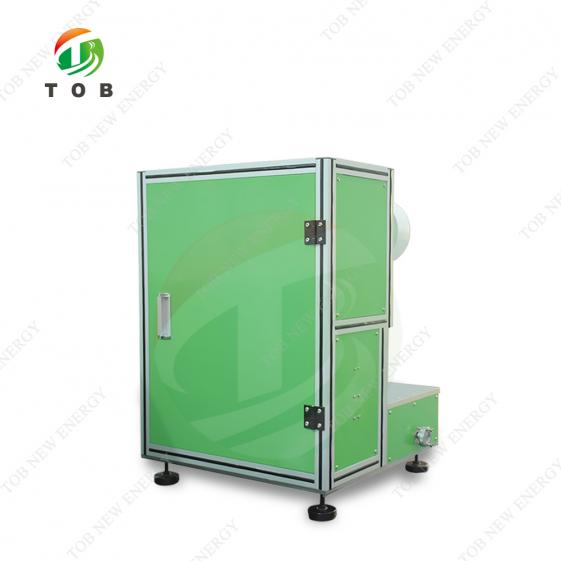

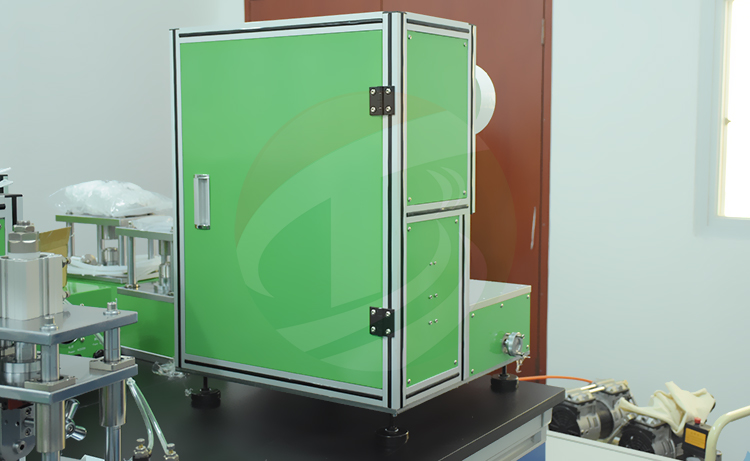

叠片机包装
