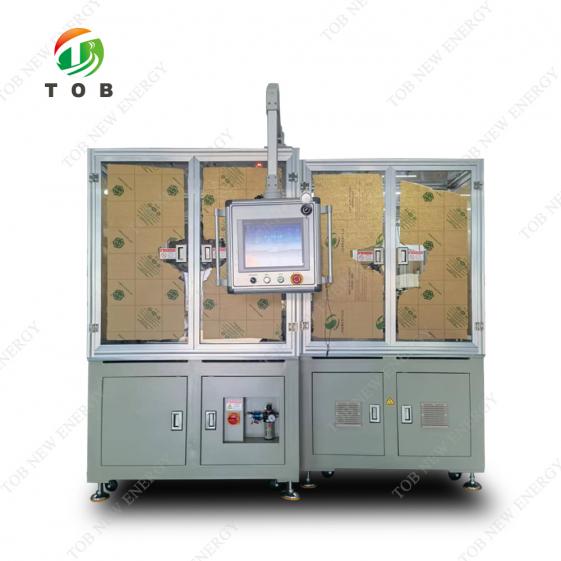

锂离子电池电芯Z字型全自动叠片机

本设备主要应用于方形锂离子电池电芯的Z型叠片工艺。

  • 品牌:

    TOB
  • 货号:

    TOB-ADP300B
  • 订购 (最小量):

    1台
  • 付款:

    L/C,T/T
  • 原产地:

    中国
  • 发货港口:

    厦门
产品详细信息

锂离子方形电池电芯Z字型全自动叠片机

产品规格


1.设备概述及动作流程:

1)本设备主要应用于方形锂离子电池电芯的Z型叠片工艺。

2)正、负极极片分别由料盒装载人工推入叠片机;隔膜通过电机主动放卷自动纠偏,经过张力机构,引入叠片台,叠片台带动隔膜往复移动到左右工位,以放置极片;两套机械手吸盘机构分别将正负极片从料盒取出,经过定位平台精确定位后叠放在叠片台上,叠片台上有四套压刀机构交叉动作压紧极片;叠片完成后,由机械手夹持机构取下电芯,切断隔膜、转移至贴胶工位,自动贴胶;同时将隔膜尾部吹到另一边开始下一电芯的自动叠片,贴完胶的电芯自动堆叠下料。

2.设备特点:

1)高精度:通过对极片的精确定位,保证叠片时极片的整体位置精度±0.3mm

2)隔膜精度:主动放卷,张力控制,整体模块纠偏,隔膜除静电,隔膜对齐精度±0.3mm

3)可靠性:在高精度和高速运转的部件,采用销钉固定。

4)粉尘控制:料盒、二次定位都有安装有效的吸尘机构;吸盘吸杆采用非金属材质;正负极料盒、二次定位中间隔离处理,防止正负极材料交叉污染。

5)多片漏片措施:料盒摆风、分片毛刷、机械手伺服抖片分离极片,超声波传感器检测多片漏片。

6)极耳防护:安装独立吸盘吸附极耳,防止叠片过程中极耳过长产生折角叠入电芯。

7)极片极耳缺角检测:极片四角检测和极耳检测,防止极片缺角或极耳折角叠入电芯。

3.设备技术参数:

项目

参数

叠片速度

单工位1.01.2s/pcs

辅助时间

1015s

极片与隔膜间对位精度

中心偏差±0.3mm

隔膜端面对位精度

±0.3mm

相邻极片对齐精度

±0.2mm

极片整体对齐精度

±0.3mm

叠片层数

在厚度适应范围内可设定

外包隔膜

无尾卷,电芯外层为单层隔膜

合格率

99%(只由本机造成的不良)

稼动率

98%(只由本机造成的故障)

4.规格:

外形尺寸

W2350 x L1800 x H2200mm(尺寸按照最后设计为准)

重量/承重

2500Kg;>650Kg/M­²

电脑灰,设备为TOB Logo和公司信息

电源

AC220V 单相;电压波动±10%;功率:4KW;频率:50Hz英标插头

压缩空气

0.50.7Mpa57kgf/cm²),用量200L/min

环境温度

535

相对湿度

555HR

空气/尘埃

不含盐分气体、有毒及腐蚀性气体;应没有导电性尘埃

磁界及震动

应没有影响装置的磁界;应没有冲击及有感明显震动


产品图片


全自动叠片机

锂离子电池叠片机

z字形叠片机

叠片机
