锂硫电池正极材料介孔炭材料

产品规格

型号:T-HPC，包装: 10g/袋

HPC 材料为多孔结构，孔径约为 130-150 nm，孔壁较薄（约 15nm），材料为部分石墨化的无序碳材料，表面碳、氧、氮元素均匀分布。

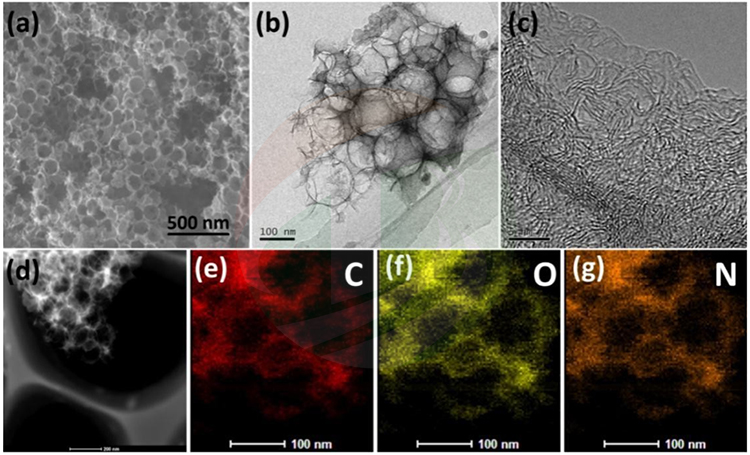

图 1 HPC 材料的（a）SEM 图；（b）TEM 图；（c）HRTEM 图；（d）TEM 图及对应的 EDS 元素面扫描图像；（e）碳元素；（f）氧元素；（g）氮元素

材料的比表面积为 232 m2  g-1(压汞测试，图 2a），小于 200 nm 孔结构的

总孔容为 2.51 cm3 g-1，理论载硫量可达到 90wt.%。振实密度为 0.146 g cm-3

材料 D(10)为 3.689 μm，D（50）为 10.429 μm，D（99）为 27.902 μm（激光粒度分布测试），可适配现有锂电池制浆-涂布工艺。

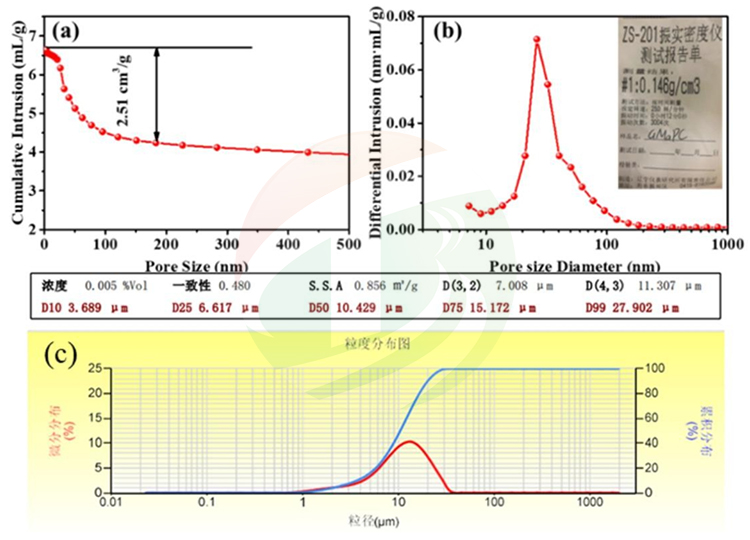

图 2 压汞测试结果(a,b)及材料的振实密度(插图)和(c)层次孔炭材料的粒径分布

 Skype : amywangbest86

 Whatsapp/手机 : +86 181 2071 5609
