锂电池极片手动卷绕机

适用于超级电容器,圆柱电池,软包装锂电池极片卷绕,将正负极片与隔膜卷绕成电芯。

  • 品牌:

    TOB
  • 货号:

    TOB-JR135
  • 订购 (最小量):

    1 台
  • 付款:

    L/C,T/T
  • 原产地:

    中国
  • 发货港口:

    厦门
产品详细信息

锂电池极片手动卷绕机


产品规格


1.产品简介:

适用于超级电容器,圆柱电池,软包装锂电池极片卷绕,将正负极片与隔膜卷绕成电芯。

2.主要特点:

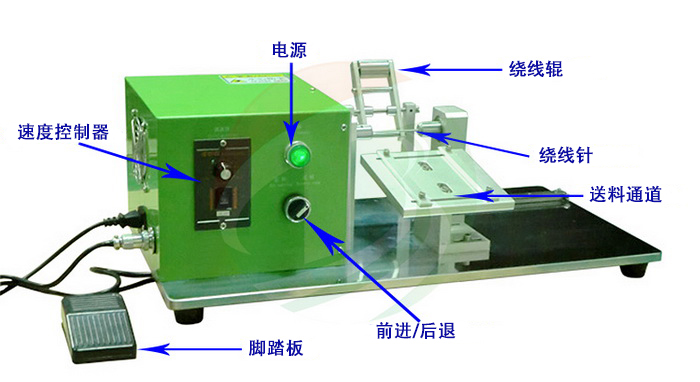

1)导料极片槽尺板的上下、左右、前后位置可调节;

2)卷绕托轮,保证了电芯卷绕时的卷紧度;

3)增加卷绕尾部托架,提高电芯的卷绕精度;

4)卷绕可正反转,卷绕无级调速;

5)机器体积小,外形精致美观,操作简便.

3.技术参数:

电源

220V/50Hz

功率

25W40W

转速

0170 /分钟可调

适用扁电芯尺寸 mm

长(20100X 2080X MAX30)根据客户选定

适用圆柱电芯

Φ35*L90mm 以内(更换卷绕扁电芯和圆柱电芯需更换卷针)

圆卷针标配

Φ3mm

设备尺寸

L550mm*310mm*280mm

设备重量

25Kg

4.工作过程说明:

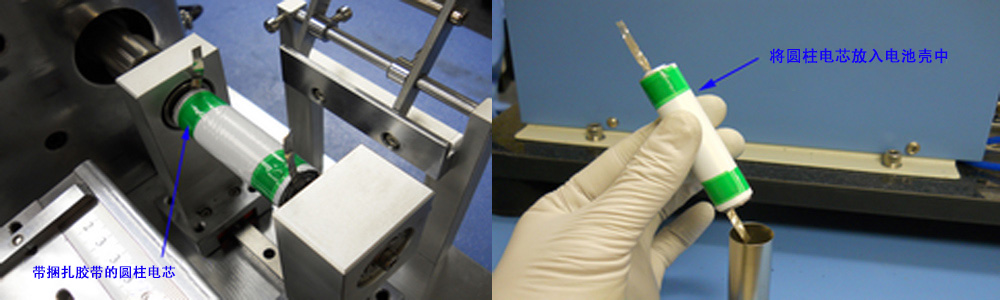

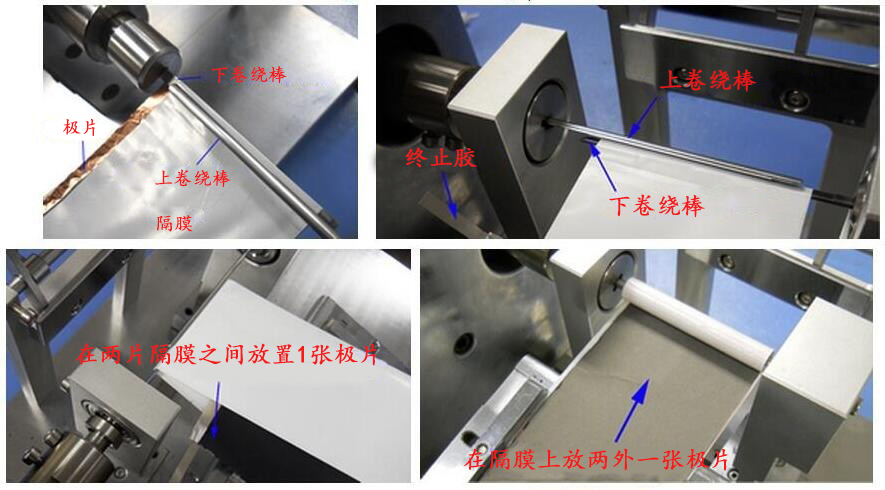

1)电芯卷绕:首先调节导料槽尺板与极片宽度一致,将极片放入导料槽内,极片卷头部分放入卷针处, 把右针推进去,与左针对插把极片夹住,然后按脚踏阀电机旋转卷绕,完成后把右针推开取出电芯。

2)更换圆针:将左圆针插入轴承内,锁紧联轴器螺丝即完成。如图2所示放好极片后将右圆针与左圆针对插卷绕。

3)更换方针:将方形卷绕针部件插入轴承内,锁紧联轴器螺丝即完成。托轮支架从底部两螺丝拧松取掉,以防干涉。调节方针宽度时拧松方针锁紧螺丝,调节好后再拧紧。

产品图片

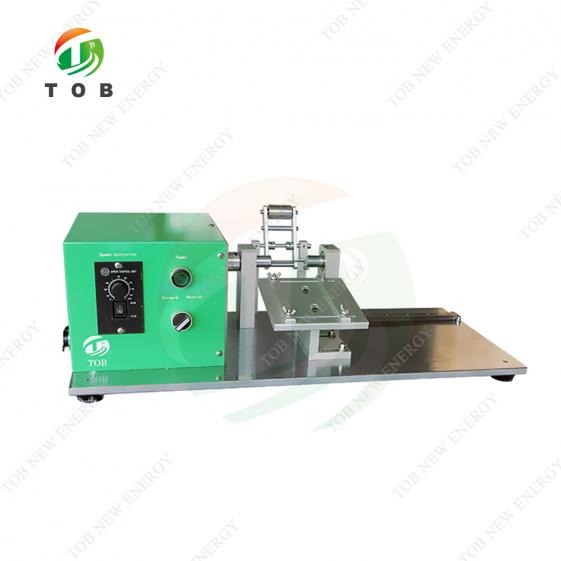

手动卷绕机

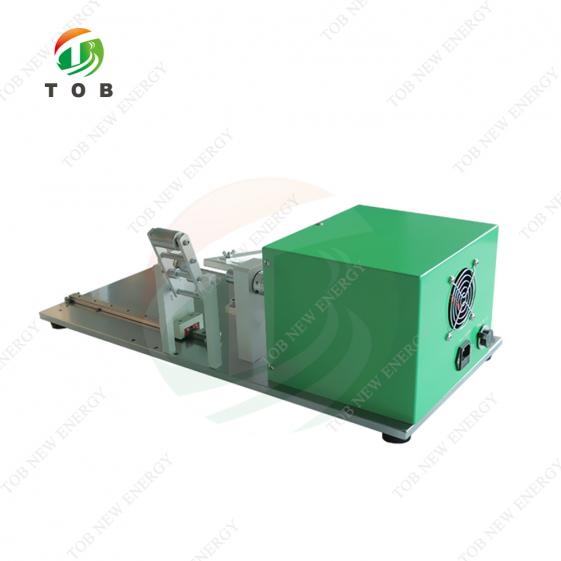

卷绕机

卷绕机

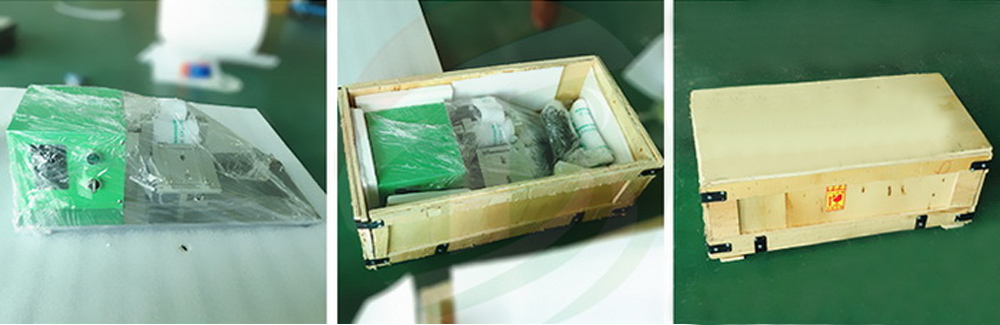

包装


卷绕机包装
