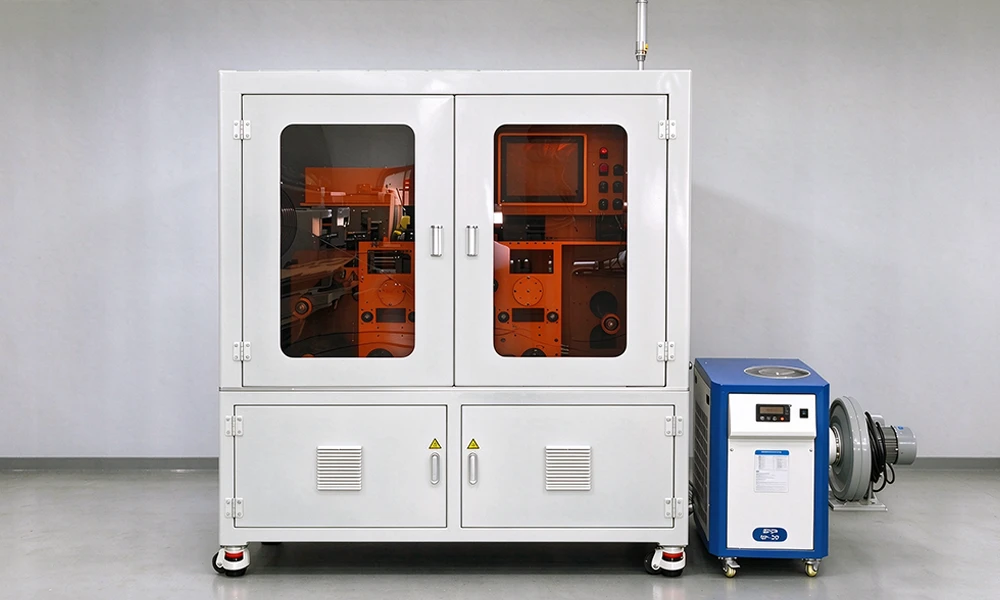

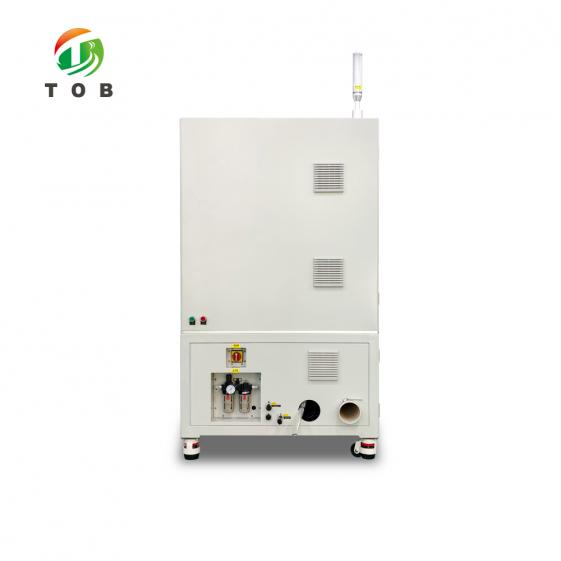

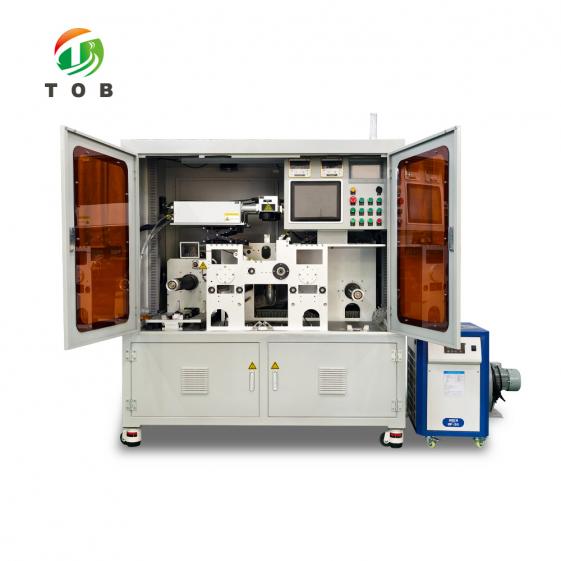

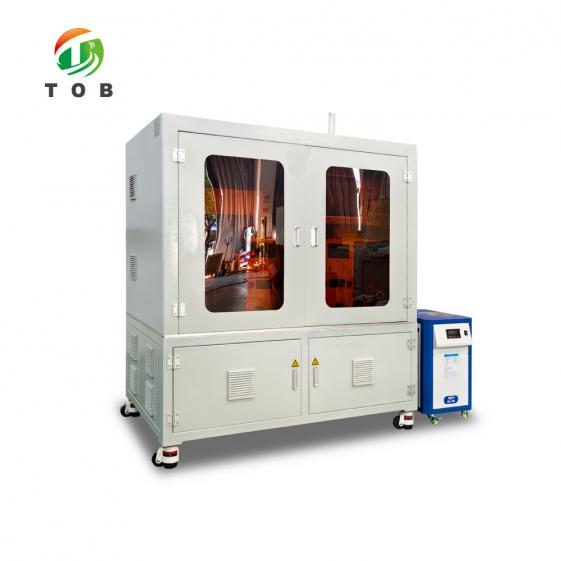

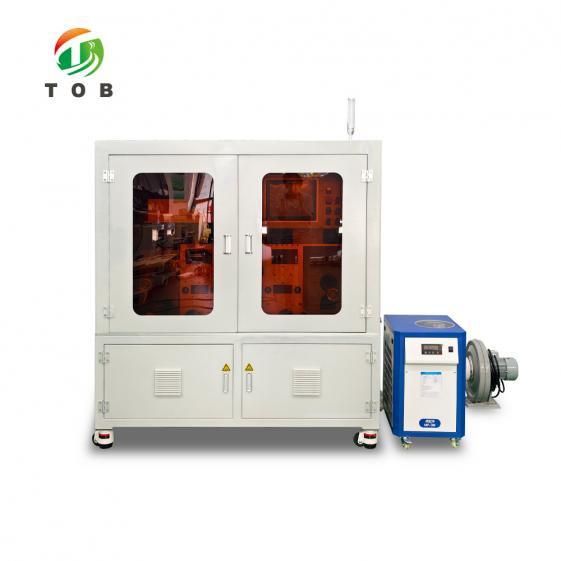

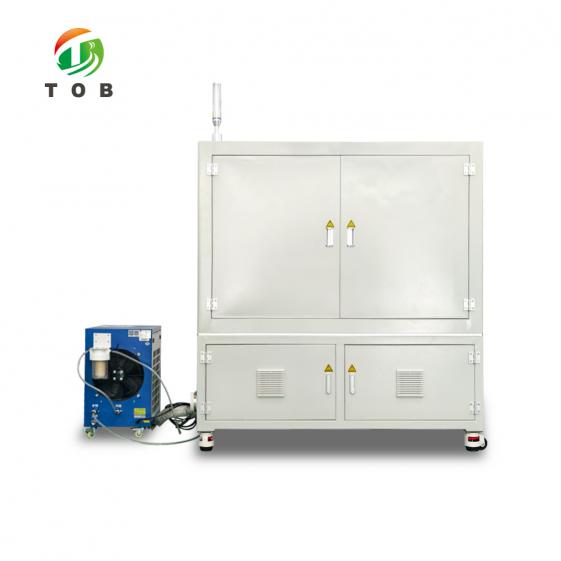

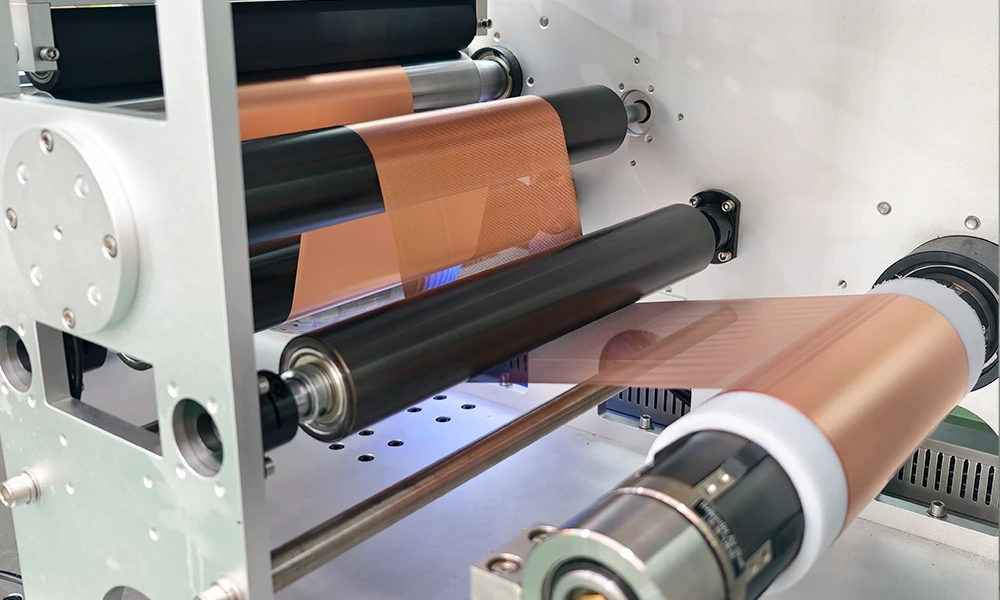

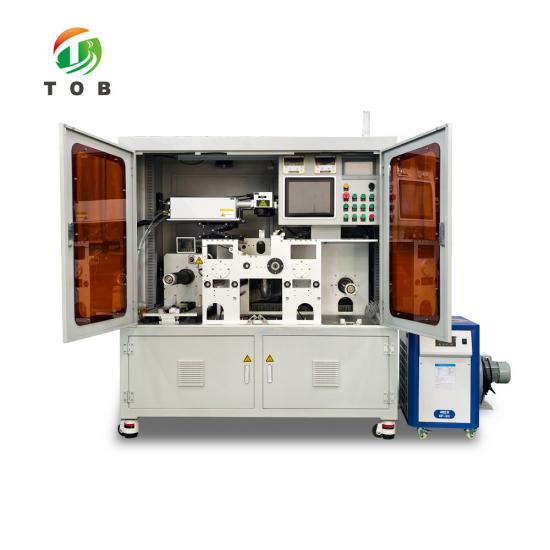

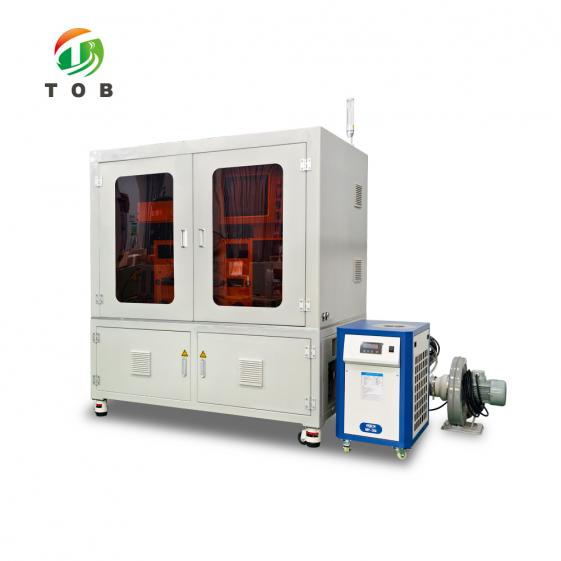

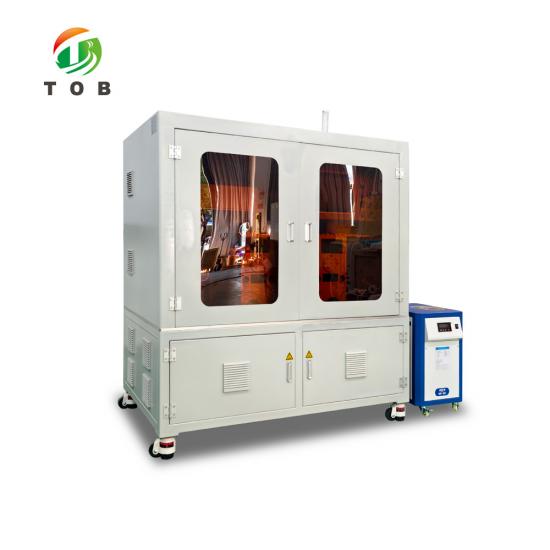

铜箔激光打孔机

序号

配件名称

参数/规格/说明

品牌

数量（套）

1

激光器

光纤激光/功率：200W

3

2

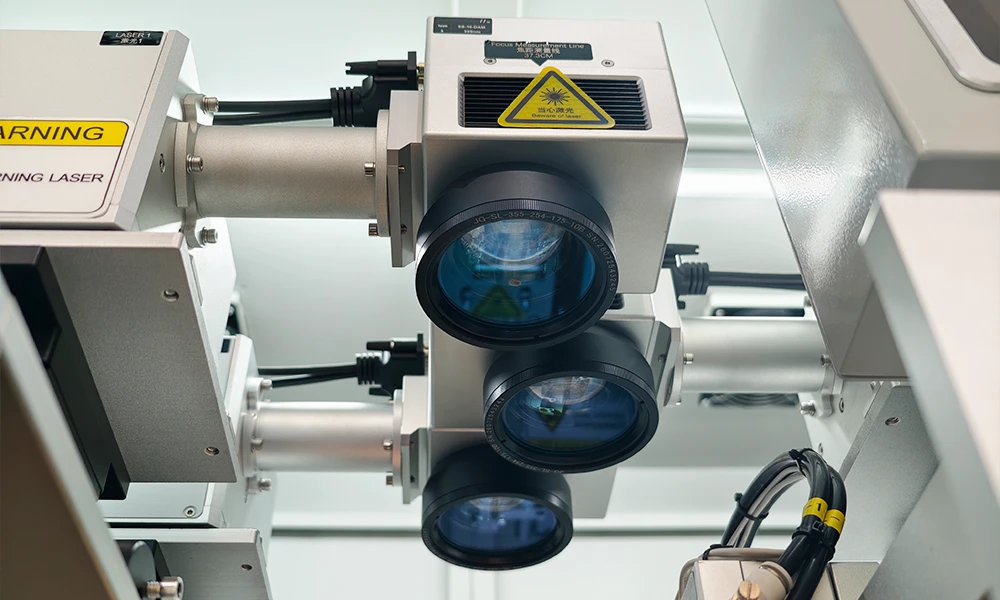

激光扫描振镜

高速高精度

赛浦森

3

3

激光扫描场镜

100*100mm

晶格子

3

设备尺寸

约500mm×1000mm× 1600mm

功能

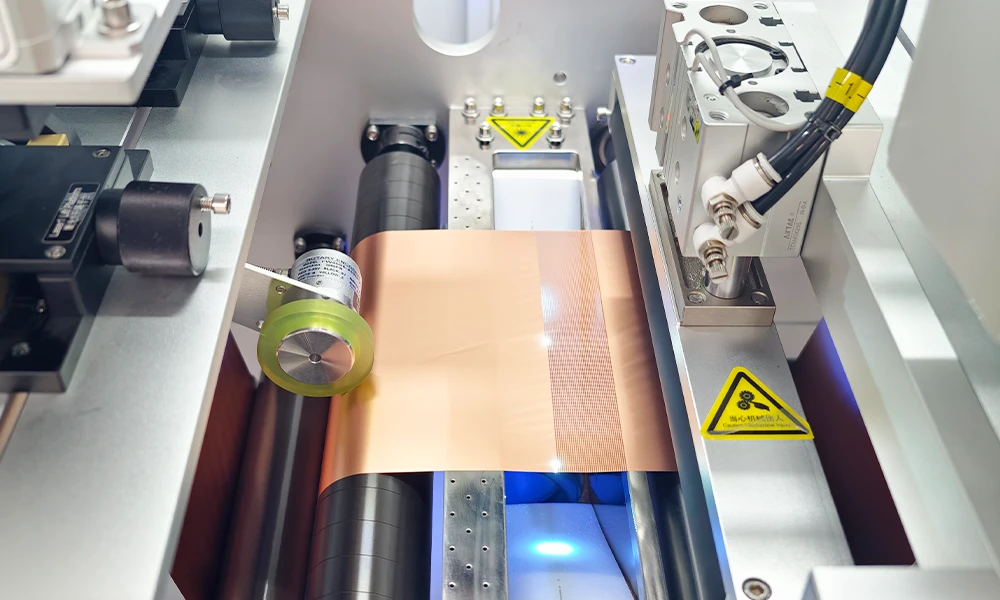

铜箔打孔

湿度/温度

5-50 °C/10-90%

设备噪声

小于60dB

铜箔材料宽度

≤300mm

铝箔材料厚度

≤10 μm

打孔速度

约100um：0.013/分钟  200um:  0.016/分钟 500um：0.085/分钟（具体以实际孔设计为准）

孔径精度

正负0.01mm

孔距精度

正负0.01mm

纠偏精度

正负0.2mm

纠偏控制

响应1ms

整体纠偏精度

±0.15mm(原材料的边缘整齐度有关)

铜箔卷料直径

≤ 300mm

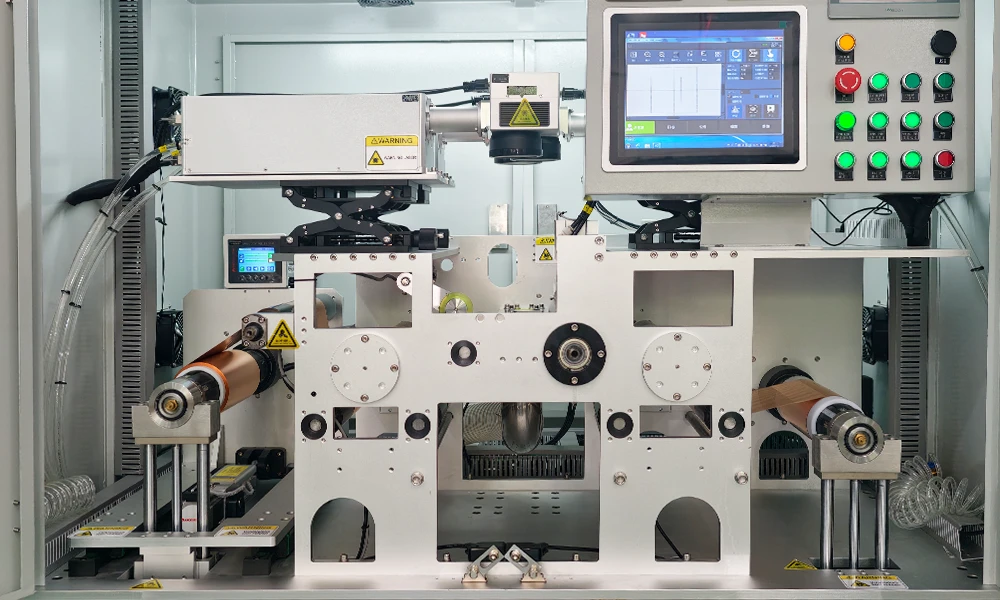

设备运行方式

自动收卷（卷径最大300mm）

放料轴直径

3寸

收料轴直径

3寸

激光打孔范围

300mm×300mm

打孔平台尺寸

320mm×320mm

激光能量

200W

激光寿命

≥100000小时（免维护）

操作界面

触摸屏4.3英寸

辅助输入设备

配Win10电脑，显示器≥12.4英寸

序号

功能

1

设备具有明确的三色状态指示灯，声光报警功能；

2

工作台安装手动，自动，暂停，急停，按钮；

3

机器严重故障，关机重启，设备恢复到初始状态；

4

手动/自动两种模式使用按钮切换；

5

放料和收料可以快速装夹；

6

放料、收料均使用伺服电机，控制参数在触摸屏界面设置；

7

打孔长度在触摸屏中设置，机器到设定长度自动停机，发出声光警示，在触摸屏有界面提示；

8

自动模式下，整卷打孔：放料卷无料时,延时停机，发出声光警示，在触摸屏有界面提示；延时时间可以设定；

9

打孔残渣有废料收集盒，每个孔型一致，残渣99%排除，不可粘连在材料上；

10

触摸屏主页显示已打孔料卷长度：单位:mm,显示误差：±2mm;

11

设备参数可以分组调用，可以编辑参数组的名称并记忆保存；

12

设备具有吸烟抽尘；

13

设备在运行中，激光器连续不出光，设备停机，声光报警；

14

电路所使用的元器件符合CE标准；

15

设备地脚使用福马脚轮；
