连续 间歇 电池实验涂布机

间歇型实验涂布机是一款三辊转移式涂布设备,可进行连续和间歇涂布,满足涂布精度和一致性无异于生产的要求设计,烘干效果优异,是锂离子电池、超级电容、镍电池以及其他二次电池研发和小试的理想之选。


  • 品牌:

    TOB
  • 货号:

    TOB-SY300J
  • 订购 (最小量):

    1台
  • 付款:

    L/C,T/T,Western Union, Paypal
  • 原产地:

    中国
  • 发货港口:

    厦门
  • 发货周期:

    20天
产品详细信息
连续 间歇 锂电池实验涂布机


产品规格


1.主要特点:

可自由切换实现连续和间歇涂布;

基材张力控制,走带稳定,配置纠偏装置;

热风式烘箱,上、下双面吹风,干燥效果优质;

三辊转移式涂布,有较宽的涂布窗口;

逗号刮刀计量,配合精密调节机构,获得高涂布精度;

采用模拟信号控制功率发热,发热系统精度高±0.3℃,寿命长:

PLC控制,触摸屏操作,方便易用;

可选溶剂回收处理装置;

2.设备外观参考

实验室涂布机


涂布设备外型尺寸及重量:尺寸L1700*W1040*H1000mm  重量约:800KG 安装脚轮脚座.

3.安装环境要求

机头环境温度25~30℃,其余10~40℃;

机头相对湿度正极RH 35%、负极RH 98%,其余≤98%

4..配套设施

电源:3PH  380V50HZ, 电压波动范围:+8%~–8%;电源启动总功率10KW

压缩空气:经干燥、过滤和稳压后,出气压力大于5.0kg/cm2;

5.设备参数

项目

技术参数

备注

适合体系

三元、磷酸铁锂、钴酸锂、锰酸锂、石墨、硅碳以及其它体系电池正、负极片涂布工艺


涂布方式

连续涂布、间歇涂布

转移涂布机

烘箱节数

11米烘箱


涂布速度

0~1/min

视烘干情况而定

运行基材厚度

铝箔(Al): 830um

铜箔(Cu) 830um


辊面设计宽度

330 mm


保证涂布宽度

280mm以内


涂布辊,胶辊

Φ120mm


刮辊

Φ80mm


涂布精度

±3um


双面涂膜重量精度(mg/cm2)

涂布中心值±1.0%


适合浆料黏度

2000~12000 (mPas)


单面涂布干厚度范围

20-200μm


溶剂特性

油性溶剂NMP(s.g=1.033,b.p=204)


水性溶剂H2O/NMP(s.g=1.000,b.p=100)


适合固含量范围

20~85%


涂布尺寸精度(mm)

L±1W±0.5

L:长度方向

W:宽度方向

正反面对位精度(mm)

L±1W±0.5

烘道

项目

技术参数

备注

烘箱结构

双层独立加热,上下排布


烘箱长度

1/


材质

SUS304不锈钢


温度控制


分为正常工作温度控制、超温监测报警的保护控制,并切断加热主电源;各段完全独立控制


加温方式

模拟信号控制功率发热,热风循环结构,精度±0.3


单节烘箱加热功率

6KW


烘道内温度

设计Max150℃,单节烘箱内温差≤±2.5


吹风方式

上、下吹风,上、下风室共用加热体


风嘴结构

风嘴槽采用专用模具开槽


风机控制

接触器控制


加热控制

固态继电器


风机材质

SUS304不锈钢


溶剂回收系统

可选配


6.硬件精度

项目

技术参数

备注

刮刀

圆跳≤±1.5umRa0.4, 直线度≤±1.5um


涂辊(钢辊)

圆跳动≤±1 .5umRa0.4 直线度≤±1.5um


胶辊

圆跳动≤10um,直线度10um


纠偏偏差

±0.2mm

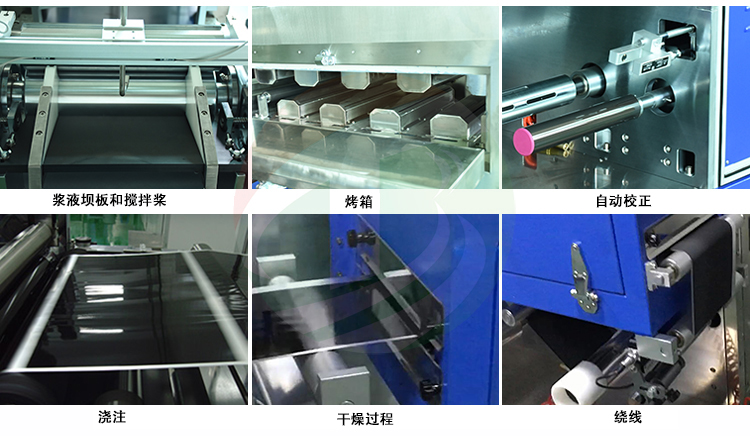

产品图片
