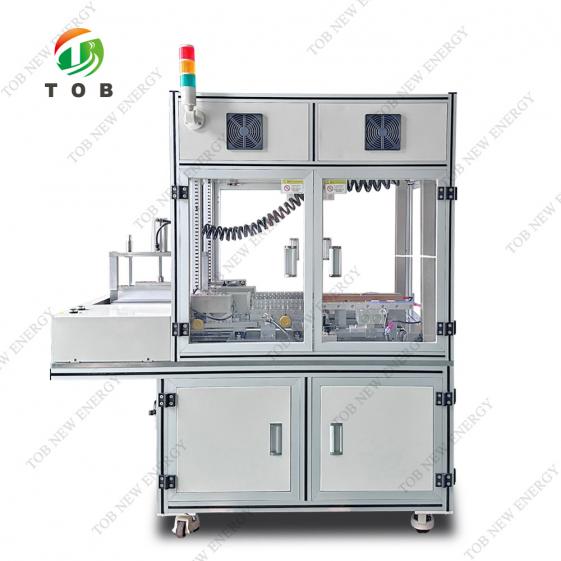

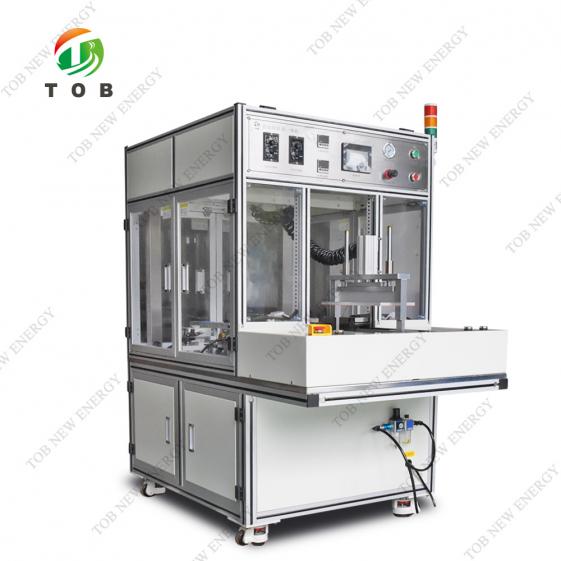

厦门软包电池切折烫三合一成型机
产品规格
1.概述：

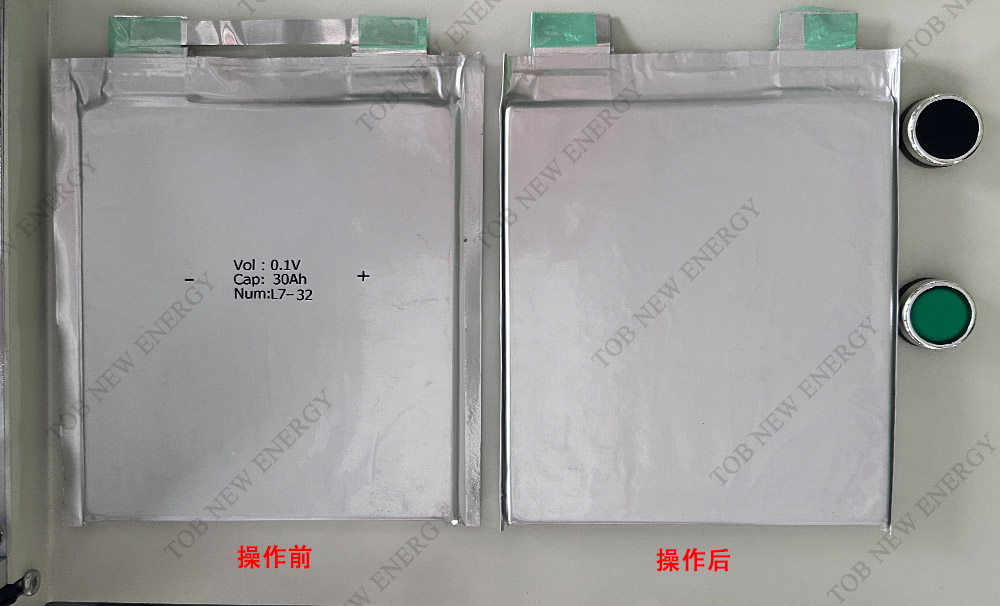

1)适用于软包装锂电池芯的切边、折边、烫边；
2)工艺流程：
在放料区手工将电池放入载料同步皮带上，电池随载料带间歇送料至切边位、装夹位、烫边成型位、取料位。在切边位切除多余的边料，在装夹位滑入装在链条上的成形夹具，在成形夹具的承载下通过发热铜模组成的通道达到折边烫边的目的，在下料位置手工将电池取出。
2.基本参数
|
配置电源 |
220V/50Hz |
|
功率 |
1.8KW |
|
压缩空气 |
≥0.6 MPa 5L/min |
|
切刀长度 |
320mm |
|
适用规格 |
长度15-300mm，宽度12-100mm，厚度3-12mm的软包电池 |
|
封边厚度 |
0.19-0.3mm |
|
设备重量 |
约0.6 T |
|
外型尺寸 |
长x宽x高≈1200x600x1600mm |
|
切边精度 |
±0.10 mm |
|
切刀间平行度 |
0.05mm |
|
切刀硬度 |
HRC≥58° |
|
切刀寿命 |
100万次（修磨） |
|
烫边温度 |
室温-200° |
|
铜模平行度 |
0.1mm |
|
铜模垂直度 |
0.1mm |
|
良品率 |
≥98 % |

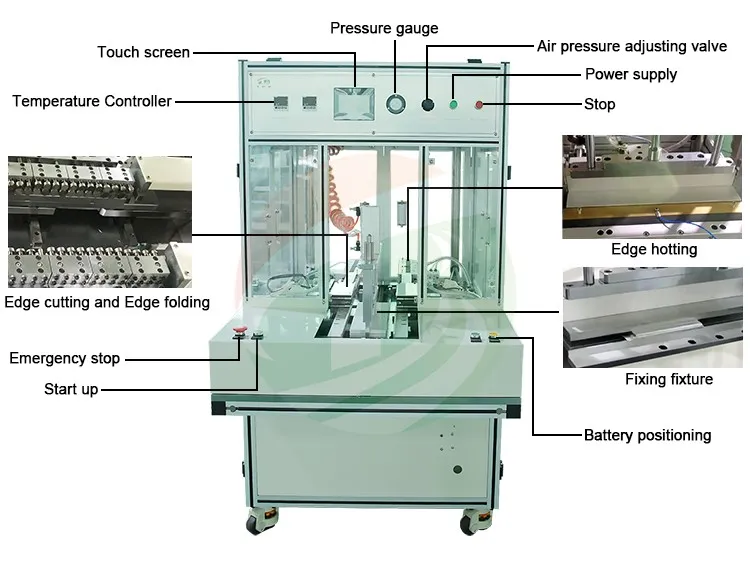

3.工艺性能
1)送料带间歇步进送料，取放电池操作方便；
2)切边机构对称模块化配置，其间距可调整，适应不同宽度电池；
3)快速切边装置，配置压边及电芯压紧功能；
4)切边机构设有电池进出检测电眼；
5)装料输送带左右间距可调整；
6)成型机构对称模块化设置，其间距可通过滑动座调整；
7)切边机构、成型机构同步运行顺畅；
8)夹具尺寸适应订单提供的型号；
9)产品更换时能通过更换夹具、送料带、同步轮，并做相应调整即可实现；
10)产品一致性好，外观无磨损差、擦碰伤；
11)整机速度可通过变频器简单调节；
12)数显温度控制，直观准确，误差≤2°；
13)采用可编程控制器PLC实现自动控制，触摸屏人机对话，操作设置方便；
14)具有手动，自动运行功能，产量计数功能；
15)整机运行稳定，控制安全、可靠，操作方便。

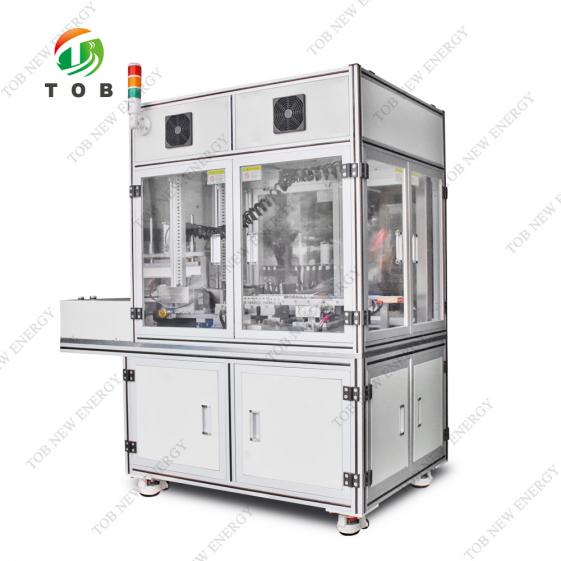

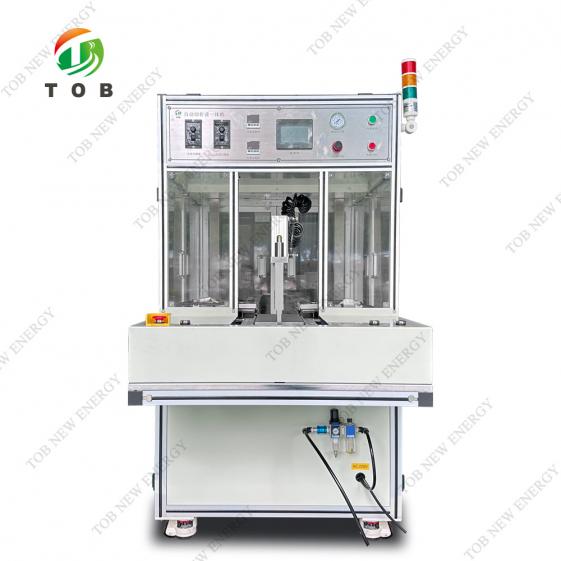

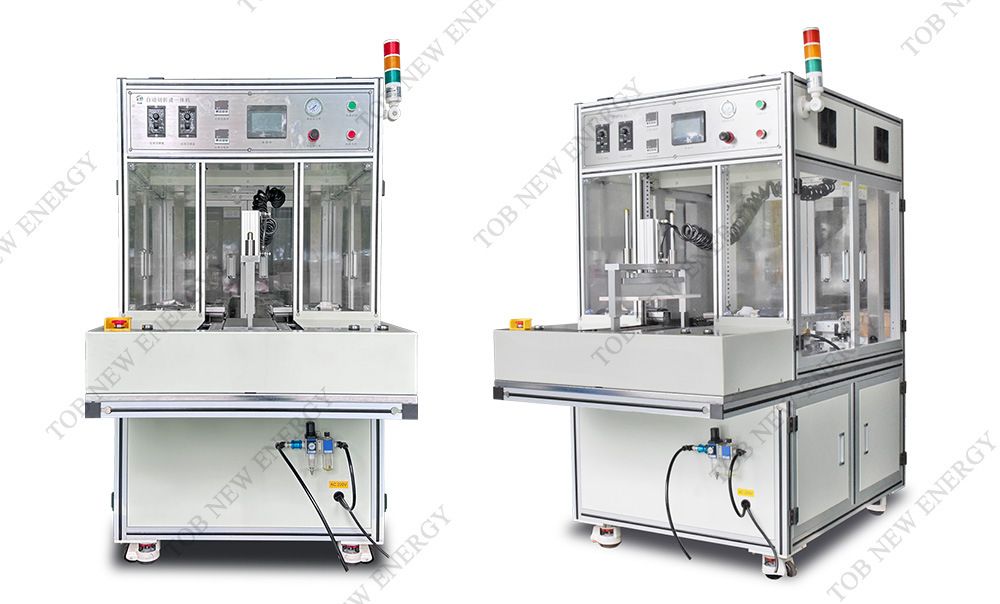

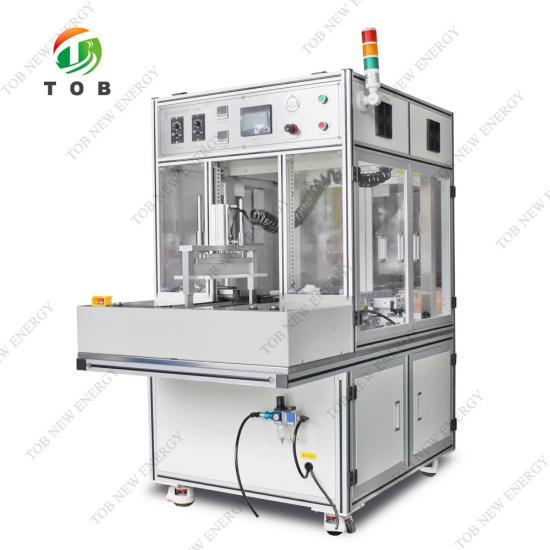

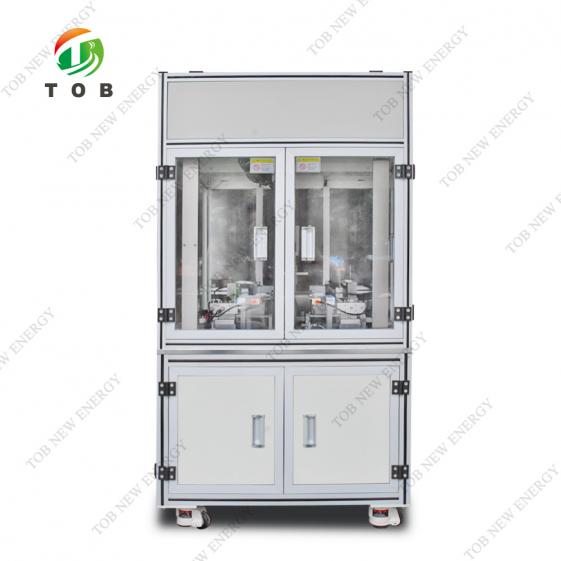

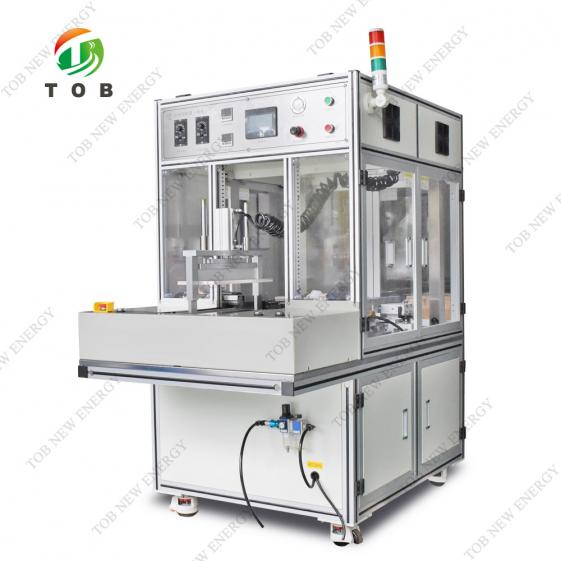

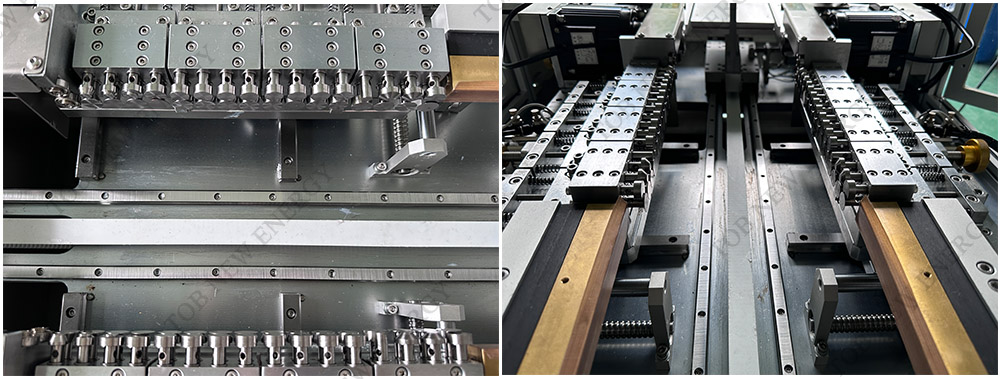

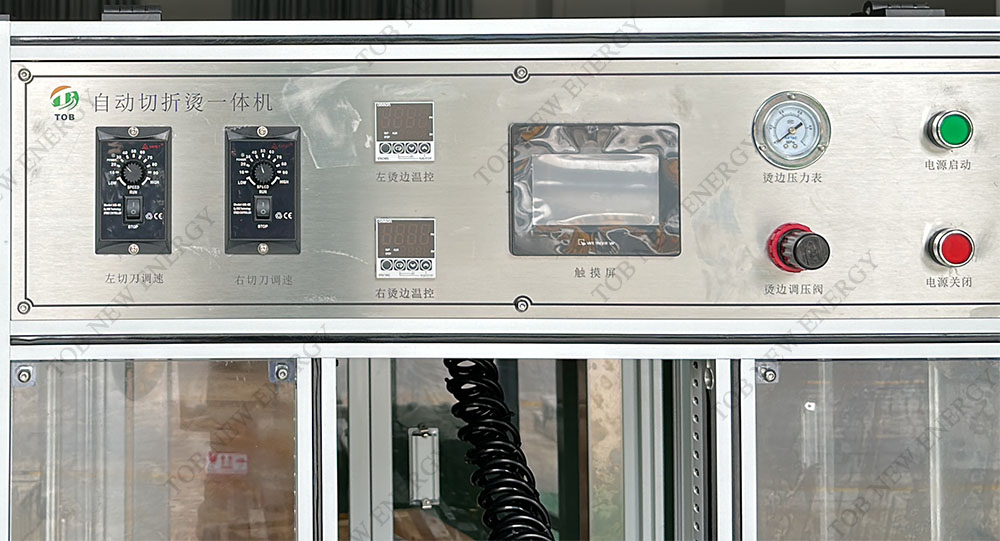

产品图片
