超级电容器全自动卷绕机

该设备具备手动正负极片、隔膜、胶带上料,完成后将正负极片、隔膜、终止胶带和保护胶带依据预先确定的产品和工艺要求实施全自动极组卷绕的功能。

  • 品牌:

    TOB
  • 货号:

    TOB-AW-3270C
  • 订购 (最小量):

    1 台
  • 付款:

    L/C,T/T
  • 原产地:

    中国
  • 发货港口:

    厦门
产品详细信息

超级电容器极片全自动卷绕机 自动张力控制 自动纠偏 短路测试

产品规格


1.设备功能描述:

该设备具备手动正负极片、隔膜、胶带上料,完成后将正负极片、隔膜、终止胶带和保护胶带依据预先确定的产品和工艺要求实施全自动极组卷绕的功能,具备长度检测、自动张力控制、自动纠偏、短路测试等功能。该设备具有稳定可靠的工作状态和工艺保证。

2.工艺流程:

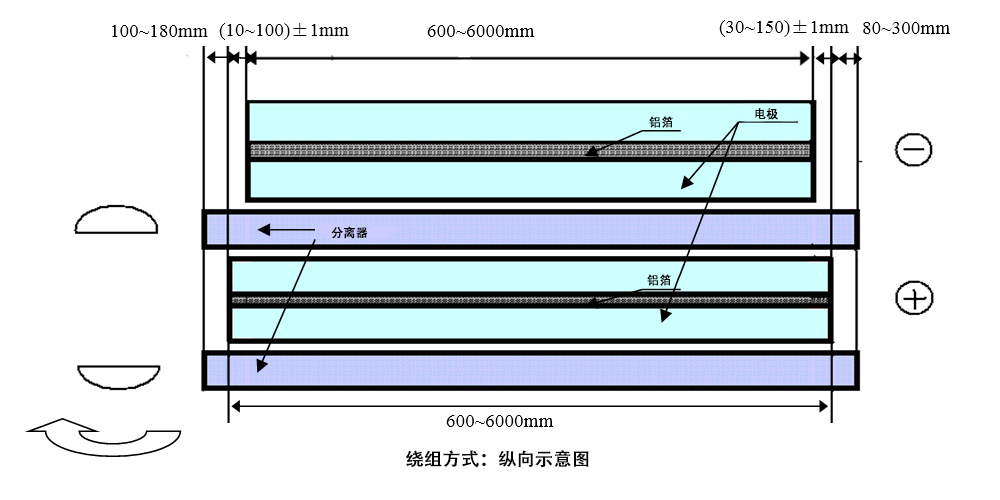

隔膜上料→终止胶带和保护胶带上料→正负极片上料→正负极箔接带检测→极组卷绕→长度控制→粘贴终止胶带和保护胶带→短路测试→良品判别→卷绕机基本技术要求

3.规格:

材料

供料

方式

材料单片长度(mm

材料宽度(mm)

材料厚度(μm)

最大外径

(mm)

内径

mm

尺寸范围

尺寸范围

公差

尺寸范围

公差

正极片

卷料

6006000

80-160

±0.1

100~320

±10

400

75.8

负极片

卷料

6006000

80-160

±0.1

100~320

±10

400

75.8

隔膜

卷料

80160

±0.1

16~50

±4

350

75.8

4.设备工作条件:

电源

单相 AC220V10KW

电压波动范围

±10

压缩空气

0.450.6Mpa 10L/Min

环境温度

2035

相对湿度

3055HR

设备外形尺寸

2500L X 1700W (包含防尘罩) X 2000H

重量

3000KG

现场无腐蚀性气体、液体、爆炸性气体。

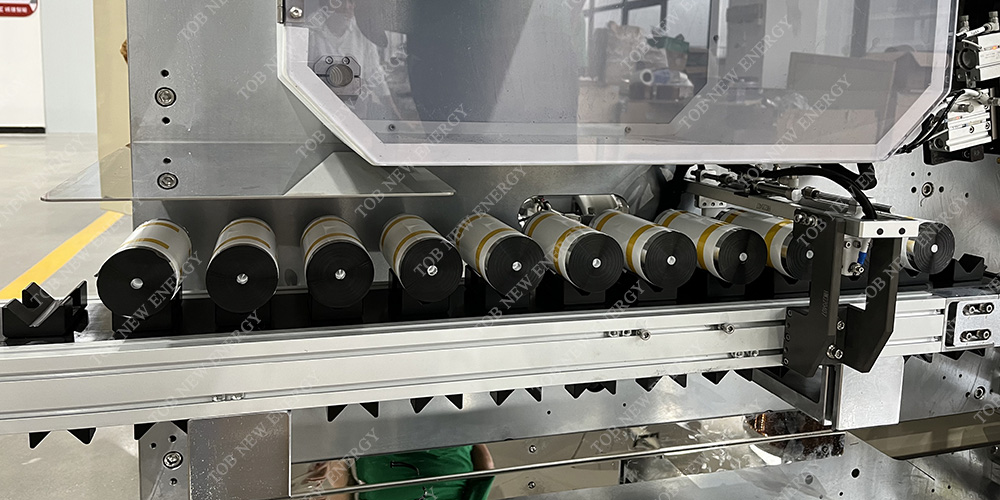

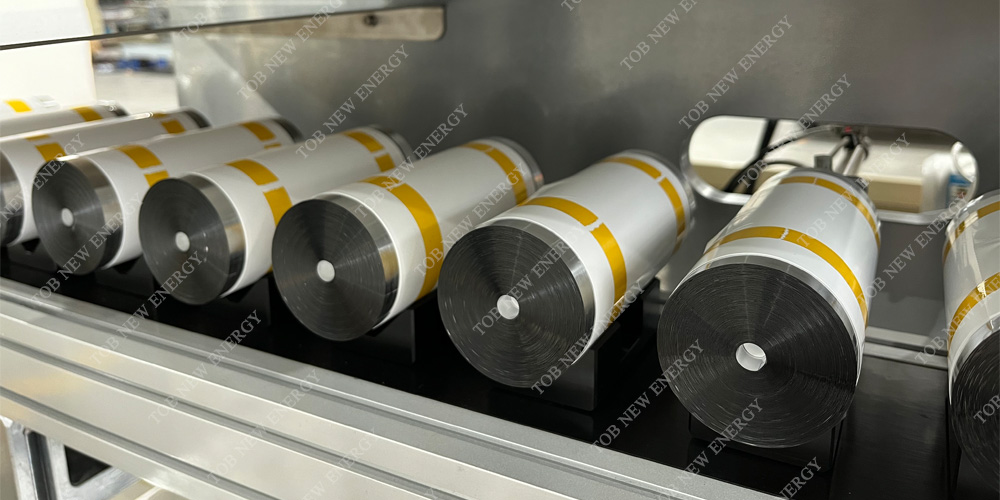

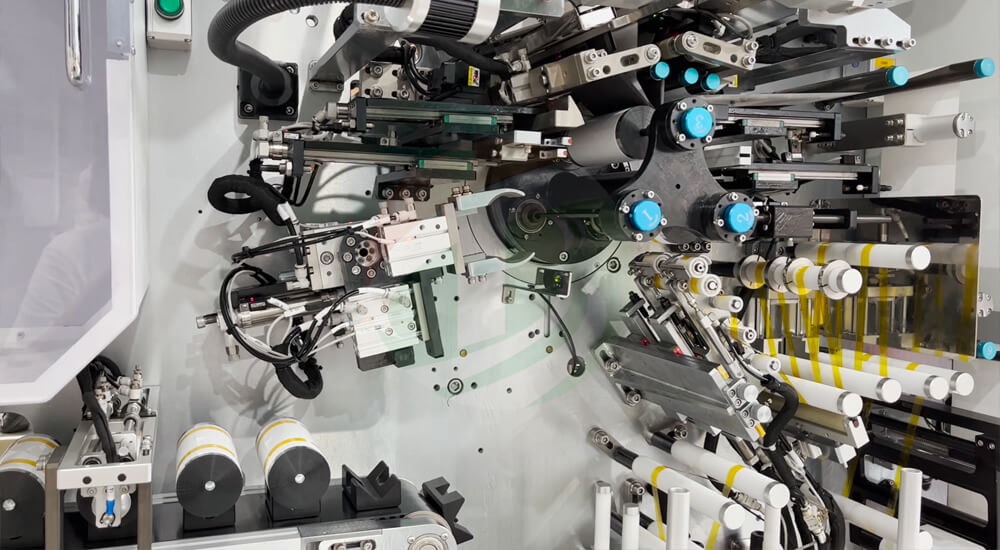

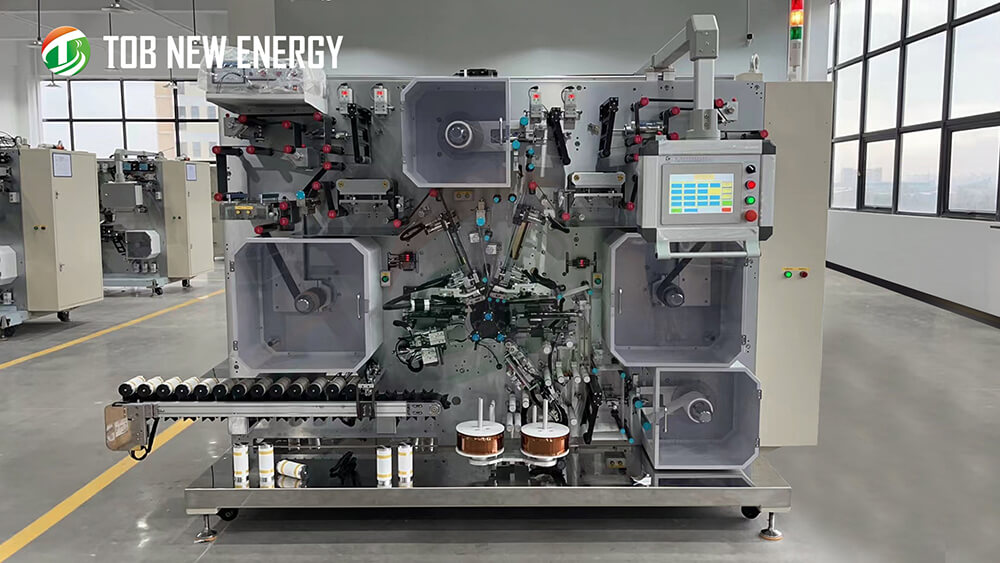

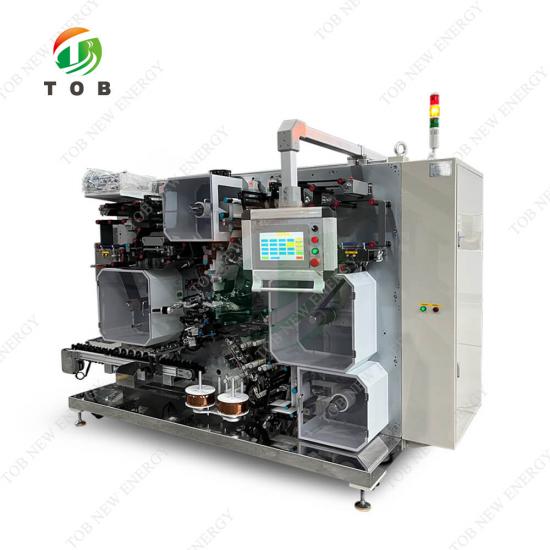

产品图片

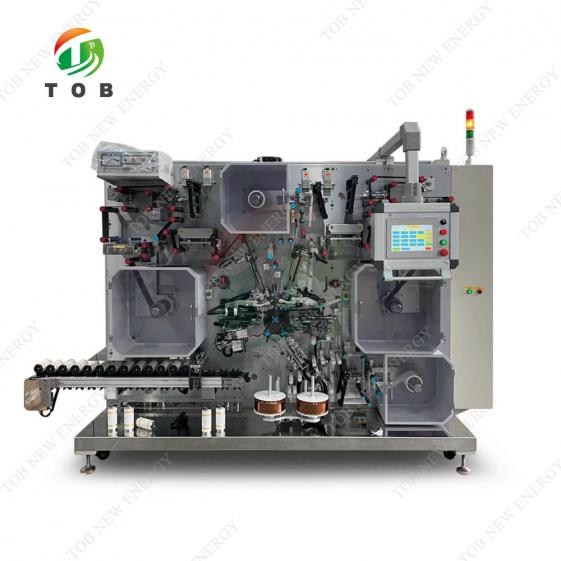

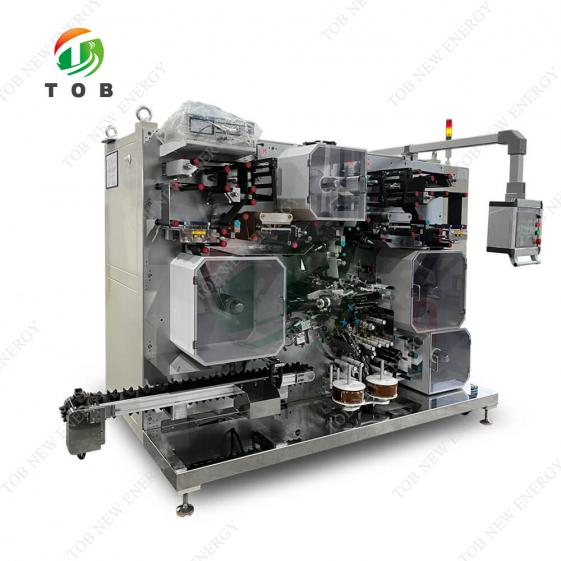

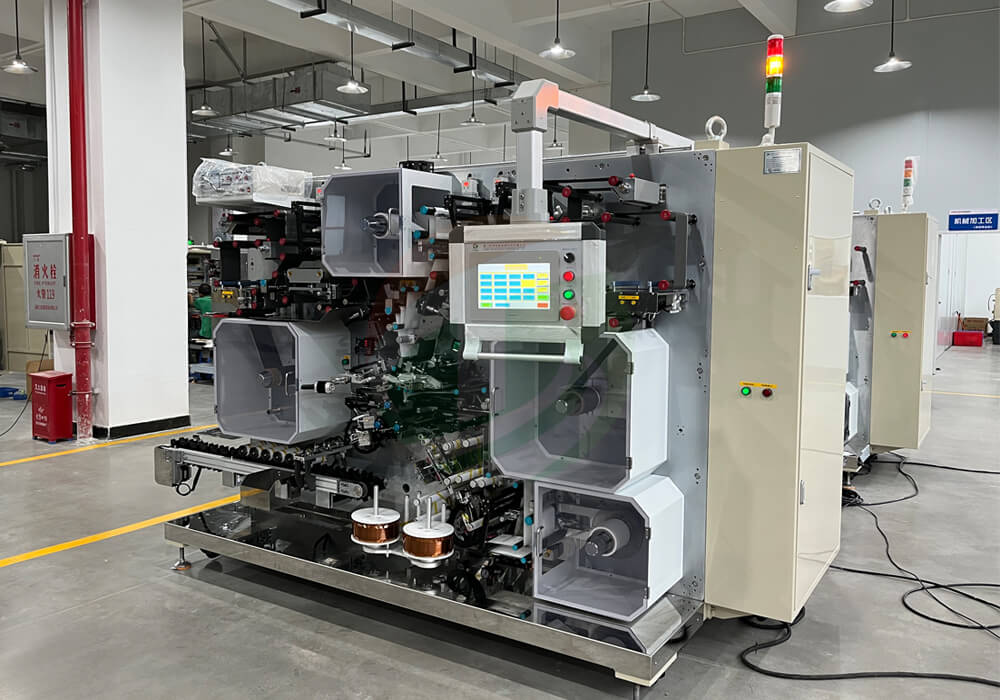

卷绕机

极片卷绕机

全自动卷绕机

电池卷绕机

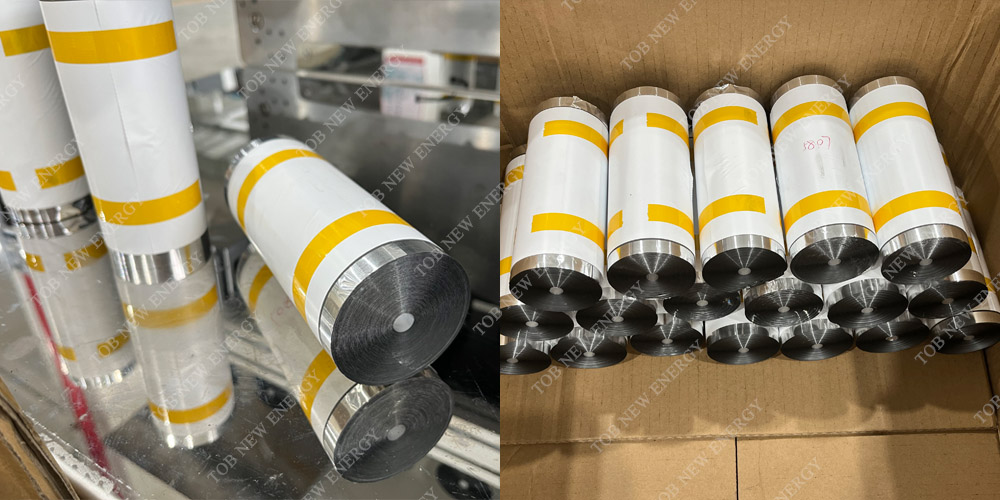

超级电容器卷绕机

极片卷绕机
