聚合物锂电池极片手动冲片机

聚合物锂电池极片手动冲片机

产品规格

TOB-MQ-400

1.Equipment description (设备描述)

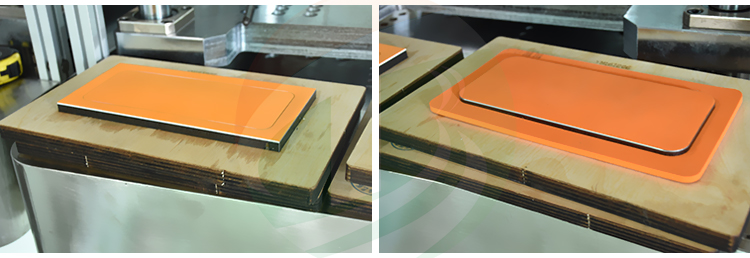

本机适用于聚合物锂电池极片的冲切。该机结构简单，操作容易。操作时，将裁切好的大片极片放在刀模上，将刀模推到冲切位，双手按下启动按钮，上压模闭合，松开按钮，上压模打开，即完成极片的冲切。

2.Description (规格型号)

10T气液增压缸   上下工作面积：400X400mm

3.Basic equipment (基本配置)

10T气液增压缸

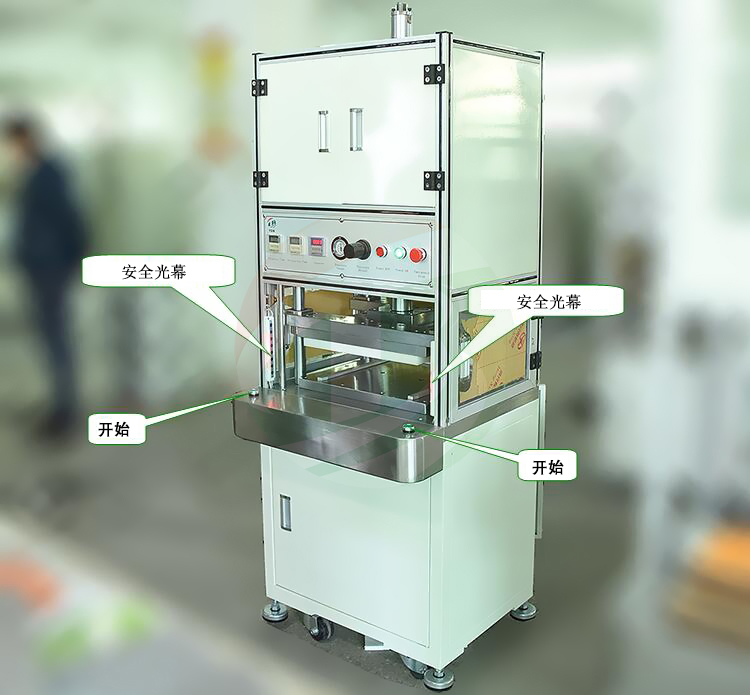

安全光幕 安全控制

OMRON时间继电器

4.Technical parameter (技术参数)

（1）     使用10T气液增压缸

（2）     主要钢构件使用45#钢，电镀处理

（3）     上下台板厚度： 40mm

（4）     上下工作面积：400X400mm

（5）     上下台板的平行度≤0.15mm

（6）     机器空压操作周期小于4秒

（7）     ORMON时间继电器，冲压时间可调

（8）     双按钮操作

（9）     油压启动延迟时间可调

（10）   动力：压缩空气（5-8大气压）

（11）       带安全保护光栓

（12）       设备板金烤灰白漆

TOB-MQ-500

1.规格型号

10T气液可调增压缸

上下工作面积：500X500mm

2.基本配置

10T气液可调增压缸

安全光幕 安全控制

OMRON时间继电器

激光定位

3.技术参数

使用10T气液可调增压缸

主要钢构件使用45#钢，电镀处理

上下台板厚度： 40mm

上下工作面积：500X500mm

上下台板的平行度≤0.15mm

机器空压操作周期小于4秒

ORMON时间继电器，冲压时间可调

双按钮操作

启动延迟时间可调

动力：压缩空气（5-8大气压）

带安全保护光栓

设备板金烤灰白漆

设备外观尺寸长宽高约：750*760*1850mm

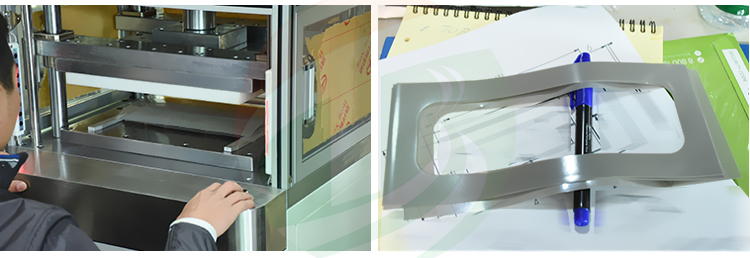

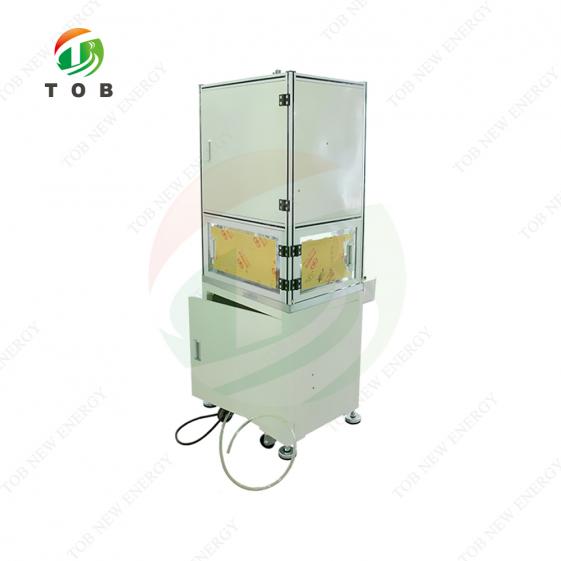

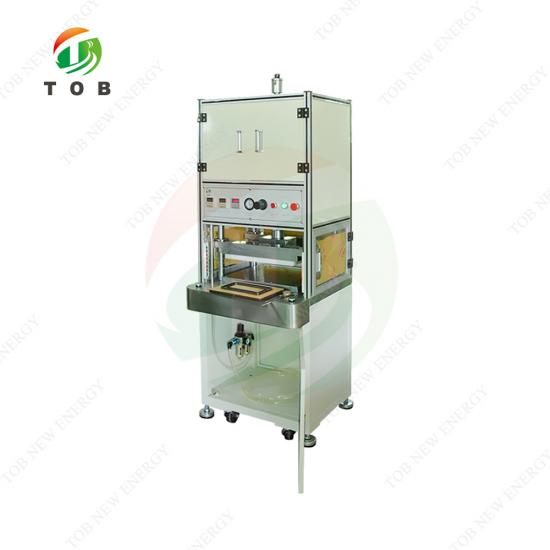

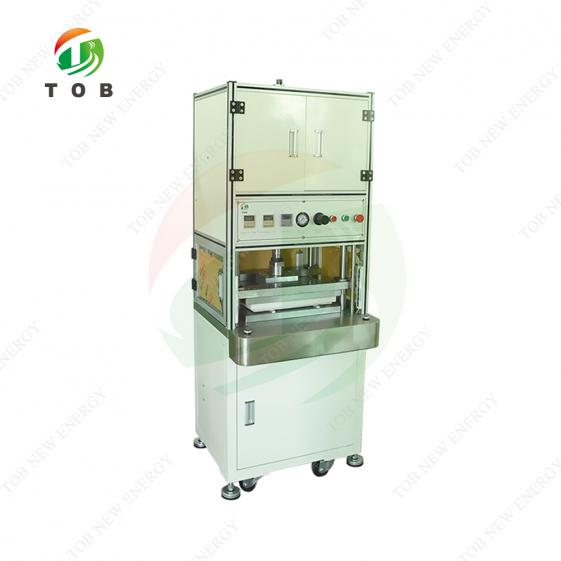

产品图片
