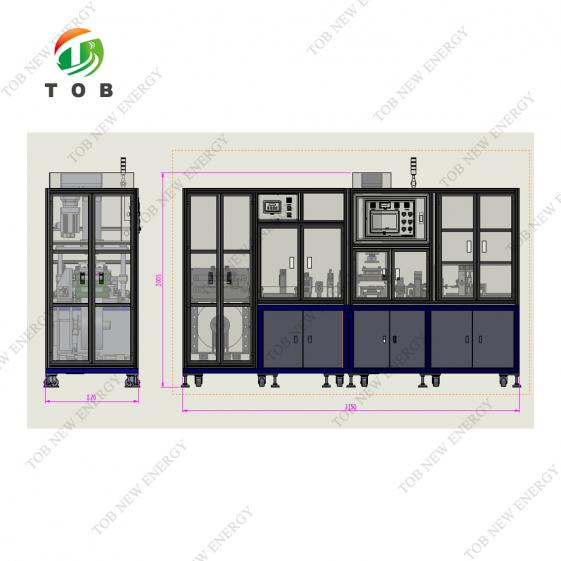

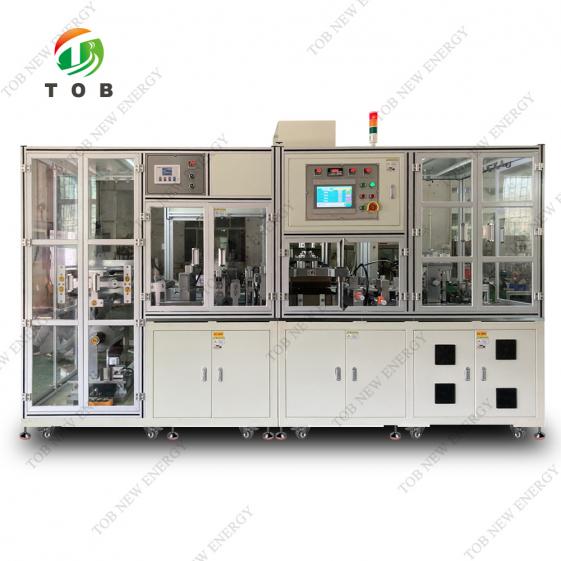

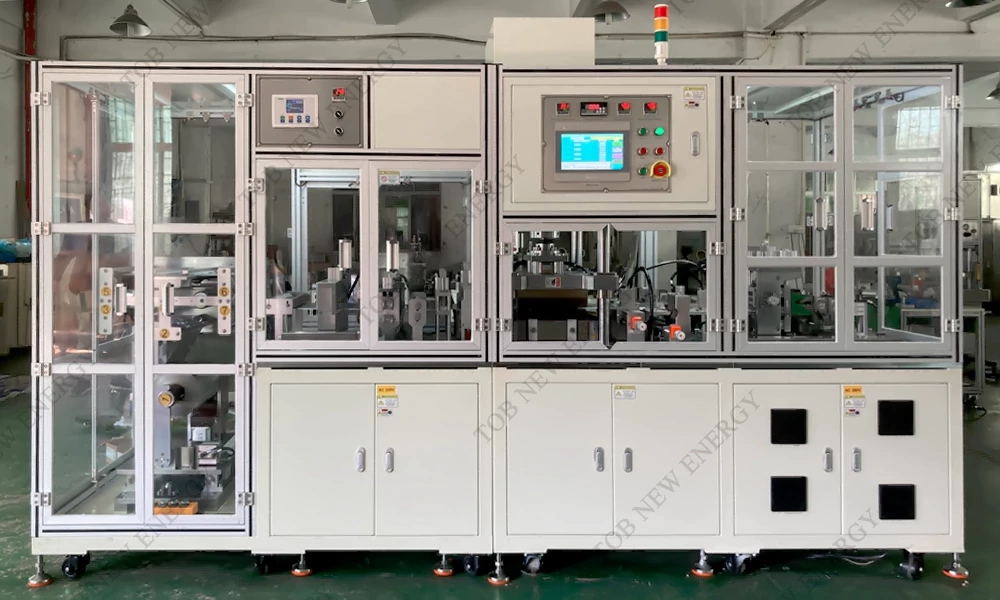

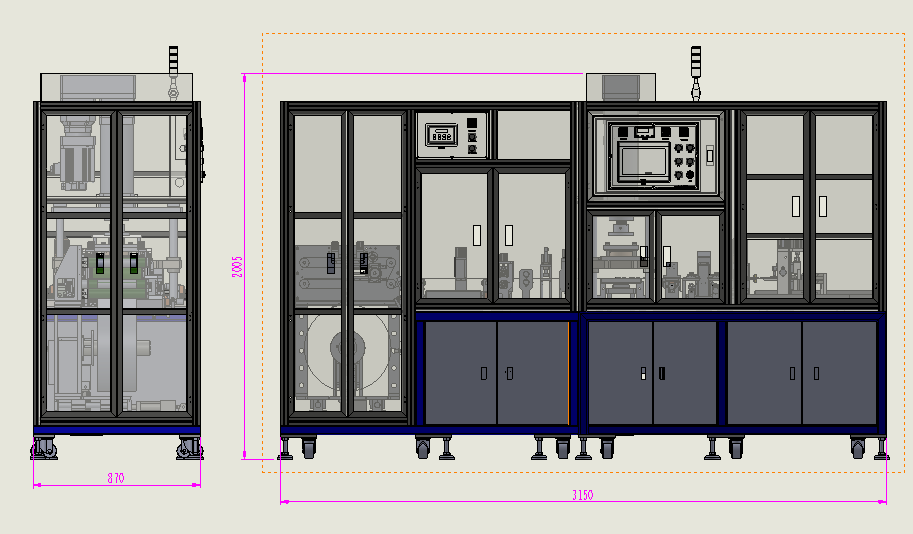

聚合物电池铝合金复合膜自动冲壳机

项目

名称

设备型号

JD-CK-400

出料模式

1出1

上料方式

成卷上料，上料需自动纠边，马达放卷，张力滚轮控制张力。

铝膜卷料尺寸

宽度≤350mm,内径3 inch，外径<450mm

铝膜张力

铝膜张力控制， 电气比例阀+低摩擦气缸,电气比例调压阀控制张力大小；

下料方式

滑槽出料（废料分开收集），人工从料盒中取出。

冲坑深度精度

±0.1mm（四角）触摸屏可设定精度为0.01mm.

成型外形尺寸精度

±0.15mm（模具尺寸及间隙保证）

铝膜最大面积

长350mm 宽200mm.

冲壳深度调节

模具上增加垫片调节.（伺服调节模具冲壳深度）

冲头压力范围

3T

冲壳模式

伺服冲壳

模具寿命

100万次.

冲坑外观

圆角光滑无褶皱、针孔；表面光滑无凹凸坑、划痕、裂纹和分层

送料方式

伺服送料（在触摸屏内设定）

送料精度

±0.1mm

横切刀方式/位置调整模式

裁切/ 伺服调整。（在触摸屏内设定）

顶边裁切精度

±0.2mm

切刀（钨钢）寿命

100万次（可修磨）

机种变更时间

1-2h

产能

10ppm以上（一出一模具）
