本机专用于叠片电芯焊极耳后的裁切和压平。
品牌:
TOB货号:
TOB-JEQY20订购 (最小量):
1台付款:
L/C,T/T原产地:
中国发货港口:
厦门电芯极耳裁切压平机
产品规格
1.功能及工作过程
功能：本机专用于叠片电芯焊极耳后的裁切和压平。

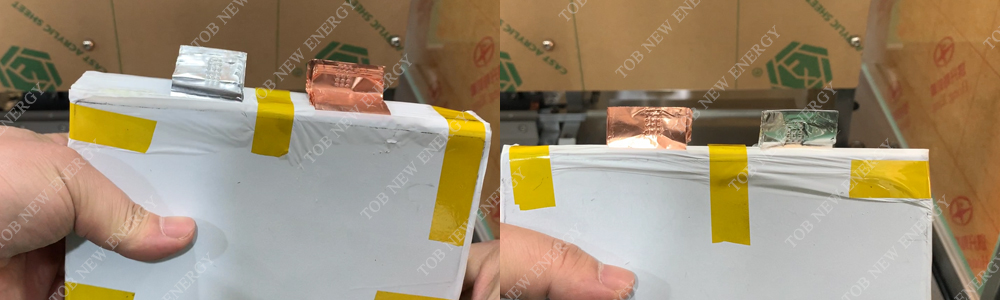

工作过程：将焊好极耳后的电芯放到位以后，踩下脚踏开关，气缸带动上压块及刀向下运动将多余的叠片耳和极耳切除，然后移动工位再将留下的极耳压平。
2.基本参数
|
压缩空气 |
≥0.6MPa |
|
裁切压力 |
≤1000Kgf |
|
裁切行程 |
15 mm |
|
切刀长度 |
200 mm |
|
压平压力 |
≤1000Kgf |
|
工作速度 |
300～500次/小时，具体视工艺参数而定 |
|
设备重量 |
约 140 Kg |
|
喷涂颜色 |
按需方订制颜色，需方提供色板 |
|
电压单相 |
AC220V±10%，频率50Hz/60Hz，功率100W，国标插头 |
|
气源 |
0.5-0.8MPa压缩空气 |
|
适用电池宽度 |
小于225mm |
3.工艺性能
1)手动上料，手动下料；
2)裁切和压平之间为手动转换；
3)手动或脚踏控制动作；
4)具有自动计数功能；
5)周边设有安全保护门板。
4.主要部件配置
1)机械部分：铝型材框架、板金门、裁切刀具、机架、直线导向副等。
2)气动元器件：台湾品牌倍力气缸、电磁阀等。
3)电气部分：计数器、电源开关、急停按钮。

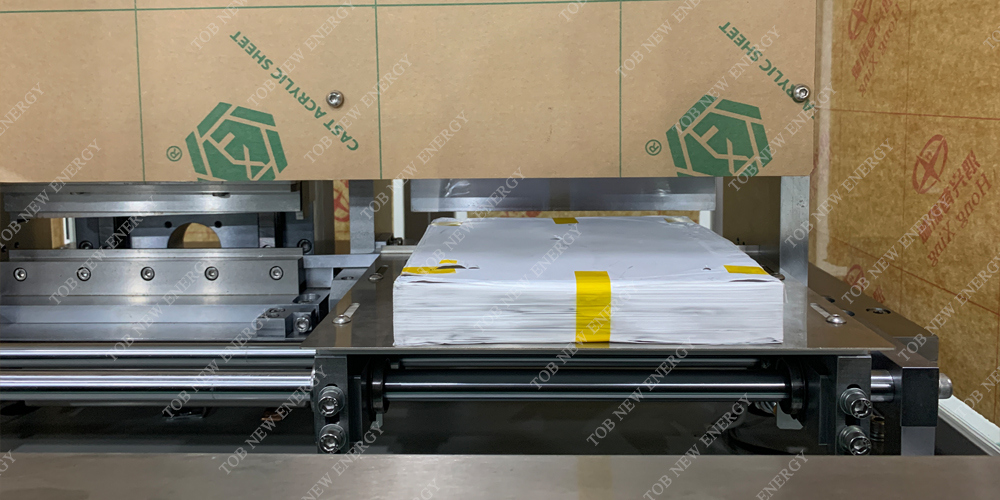

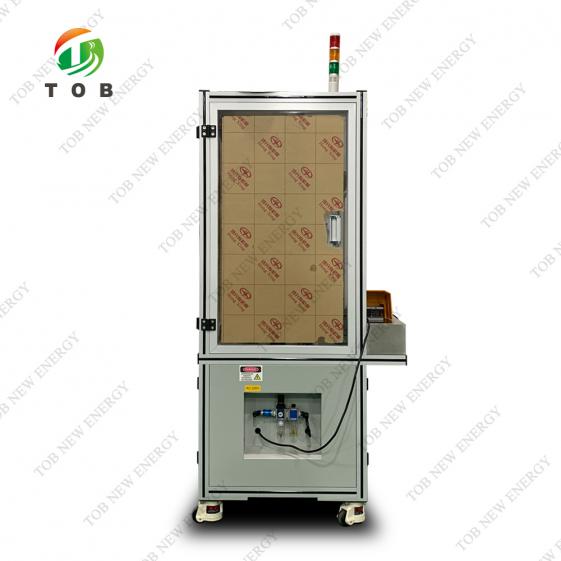

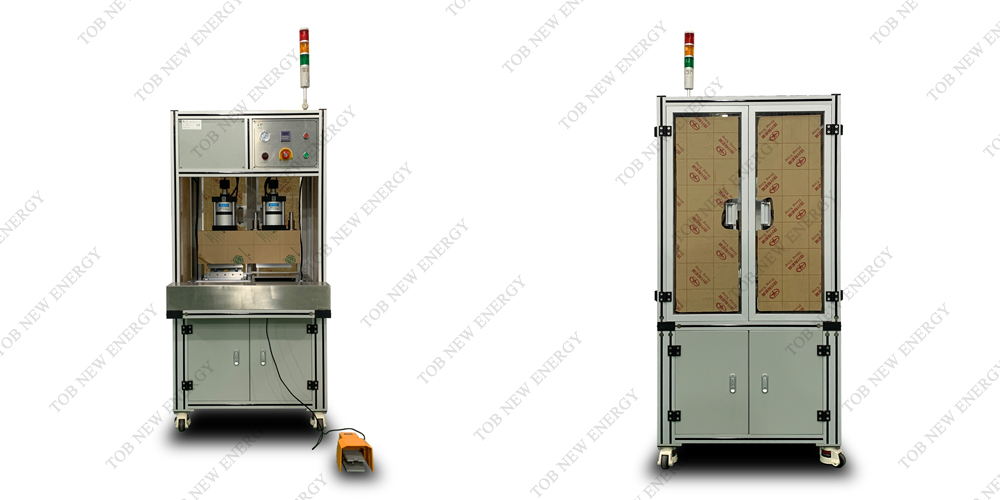

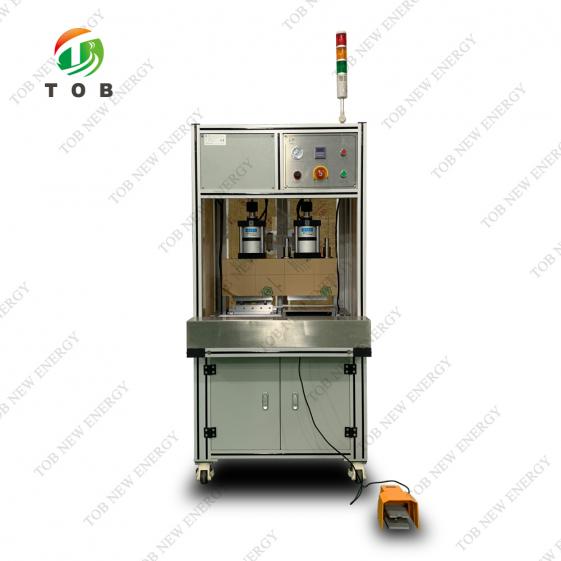

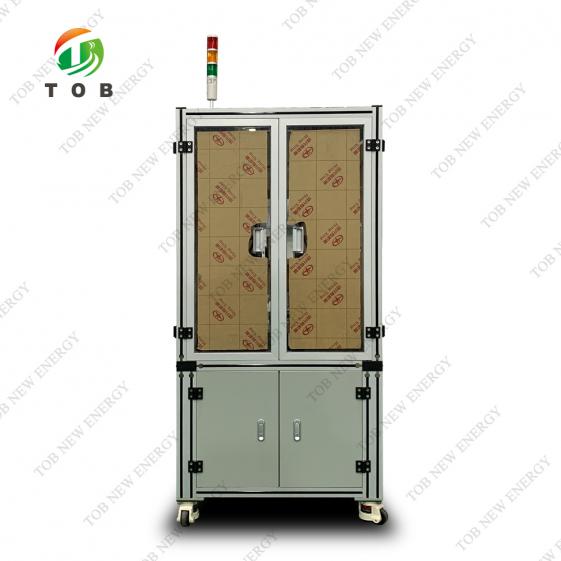

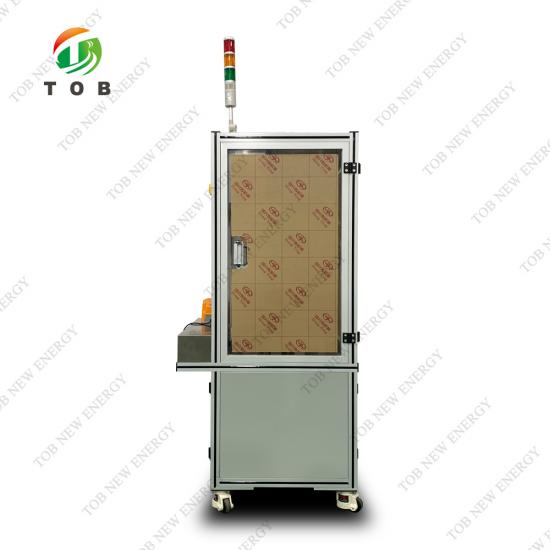

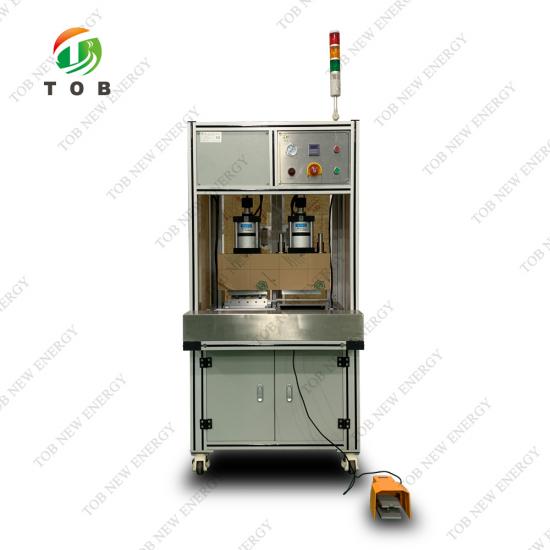

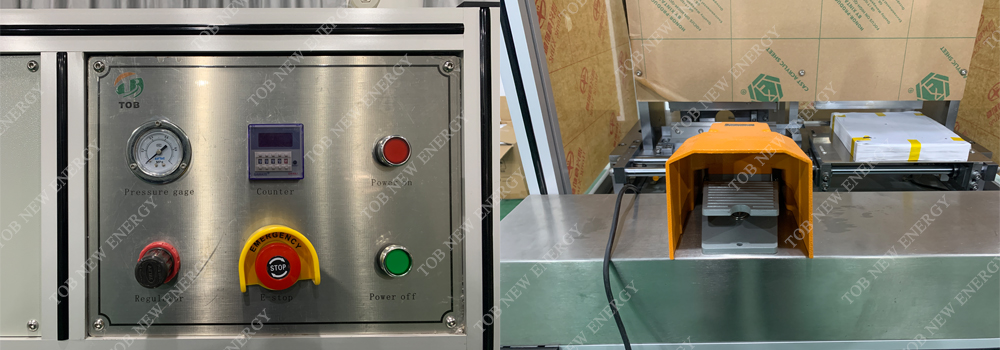

产品图片
