电池极片自动裁片机

该机用于极片等的裁切。根据长度要求在触摸屏上设定需要的尺寸,也可以通过光纤传感追踪切片。

  • 品牌:

    TOB
  • 货号:

    TOB-CP-500
  • 订购 (最小量):

    1台
  • 付款:

    L/C,T/T
  • 原产地:

    中国
  • 发货港口:

    厦门
产品详细信息

500mm宽自动裁片机



产品规格


型号:TOB-CP-500

该设备有两种款式:定长应及常规款


定长应自动裁片机

1.设备描述

该机用于极片等的裁切。根据长度要求在触摸屏上设定需要的尺寸,也可以通过光纤传感追踪切片。

本机由放料部分,驱动部分,张力控制部分,裁切部分组成。

工作原理:步进马达驱动,带动橡胶传动辊,极片通过两辊的传动向前送料,在达到需要的长度或光电眼感应到位后,气缸动作,裁刀切下,完成切片。

切片的长度可根据需要,通过触摸屏设定,同时触摸屏显示切片的数量。

切片方式:定长切片和光纤传感追踪切片。

2.基本配置

步进马达及驱动器一套

放料马达及张力控制机构一套

台湾威纶触摸屏、松下PLC

传动辊,放料Ø75气胀轴

亚德克裁切气缸

放料电机一套

裁刀一套:镶高速钢

3.技术参数

裁切最大宽度:500mm,裁切长度可任意设定

裁切精度:± 0.25mm

裁切数量:1-9999自由设定

裁切速度1-8m/min速度可调

计数数量:1-9999

切边精度:±0.5mm

切边平整度:±0.5mm

设备尺寸:长宽高 1060x910x1350mm

配置电源: AC220V/50HZ  功率:2.5KW

设备重量:约380KG

包装尺寸:长宽高 1150*1300*1650 mm

包装重量:约430kg


常规款自动裁片机

1.基本配置

进口步进马达及驱动器一套

磁粉张力控制机构一套

台湾威纶触摸屏、松下PLC

传动胶辊和钢辊一套

放料Ø75气胀轴

压料汽缸

亚德克裁切气缸

磁粉离合器一套

光电眼一套

裁刀一套:SKD11

2. 技术参数

裁切最大宽度:500mm,裁切长度可任意设定

裁切长度:0.25-10m可调

定位精度:± 0.5mm

裁切精度:± 0.25mm

气胀轴放卷

裁切数量:1-99999自由设定

裁切速度1-8m/min速度可调

计数数量:1-99999

切边精度:±0.5mm

设备尺寸:长宽高 1200x1000x1100 mm

配置电源: AC220V/50HZ  功率:1.5KW

设备重量:约1.0


产品图片

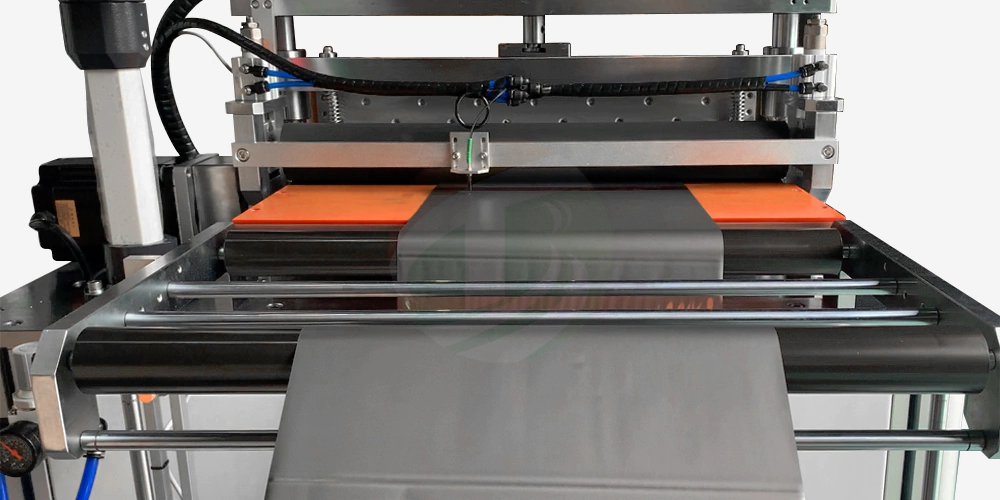

定长应自动裁片机
