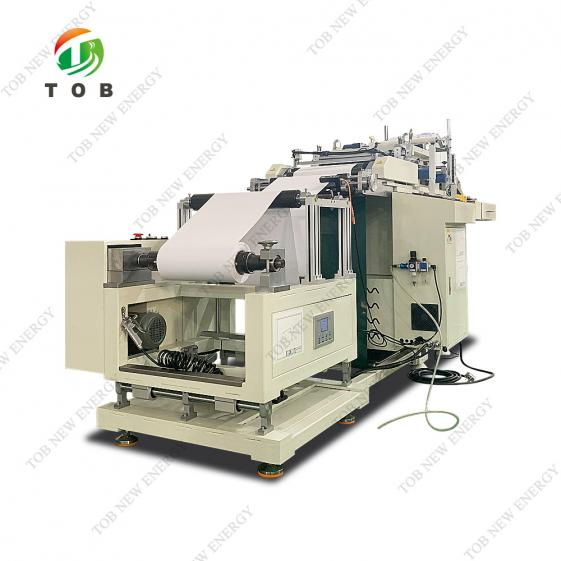

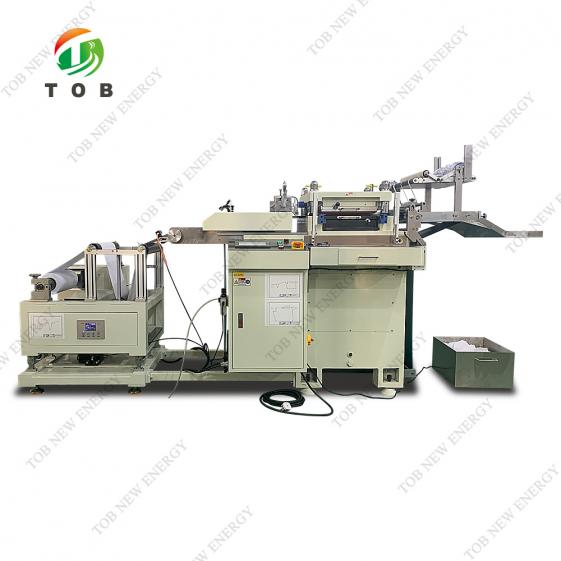

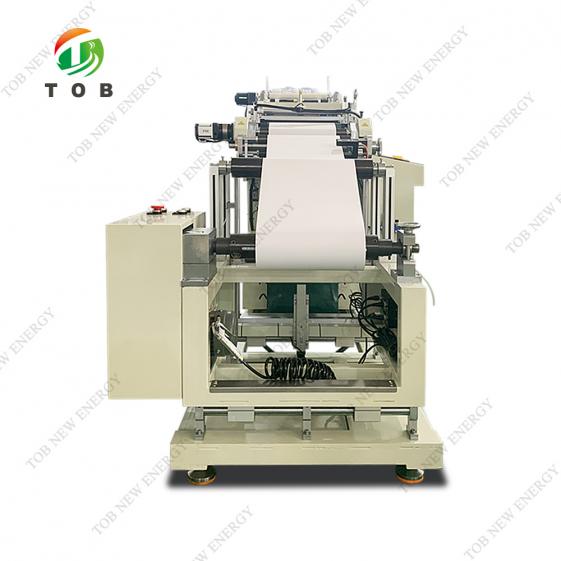

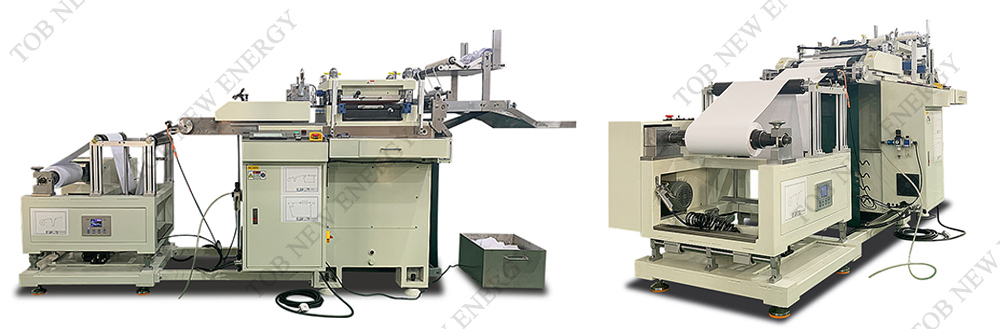

电池极片自动模切成型机

该设备适用于锂电池极片的自动模切成型。

  • 品牌:

    TOB
  • 货号:

    TOB-DMQ-350
  • 订购 (最小量):

    1台
  • 付款:

    L/C,T/T
  • 原产地:

    中国
  • 发货港口:

    厦门
产品详细信息

聚合物电池极片自动模切成型机


产品规格


型号:TOB-DMQ-350

1.功能概述

该设备适用于锂电池极片的自动模切成型。

作业流程:

极片卷料由变频电机控制放卷,经过张力浮辊及精密纠偏机构,由伺服电机驱动的青稞纸循环输送带送至模切主机内模切,模切后收边料机构收集边料,极片自动流入料盘。

2.技术参数

来料尺寸规格:≤宽度300,直径≤¢400

设备能生产的产品规格范围:350X350

来料厚度:20-180um

设备产品的合格率:≥98%

设备生产速度:30-40/分;

设备故障率:≤5%(只由设备造成的故障);

冲切尺寸精度≤0.1mm,毛刺≤0.015mm

设备电气:电压AC220±10%,功率≤4.5KW

压缩空气:≥0.6MPa

重量:2.0T

外形尺寸:3200*1250*1500mm(长xx高)

3.工艺性能

卷料放卷采用变频电机与位置检测电位器智能变速放卷;

采用浮辊机构保持极片合适的张力;

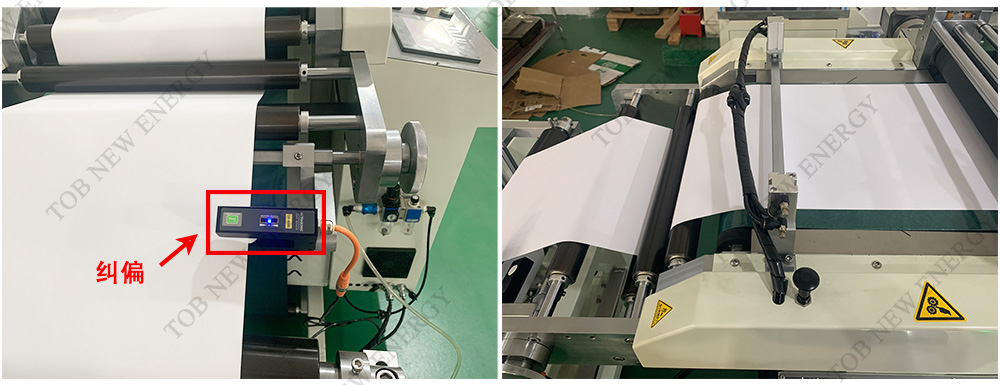

精密伺服纠偏机构,配合纠偏传感器,实现高精度的闭环控制纠偏;

送料辊为包丁晴橡胶胶辊,由伺服电机加机密减速机驱动,送料精准;

单座高速模切机座,提高产能;

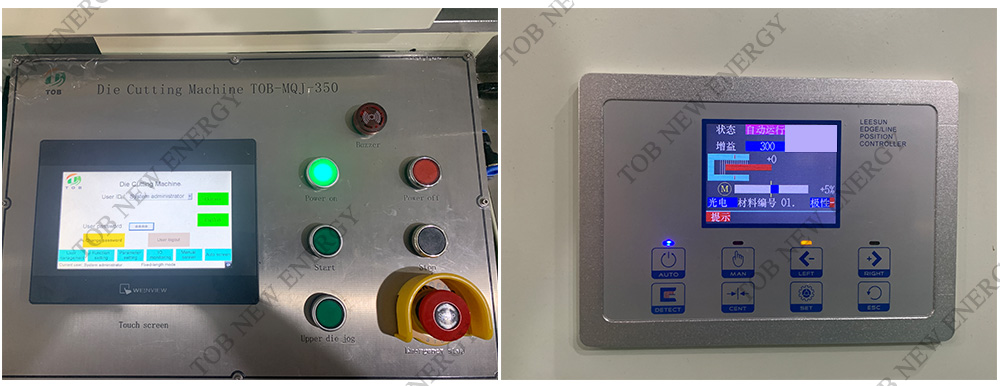

PLC程序控制,触摸屏可设定步进精度及模切定数参数;

独特的拉带式收边料机构,收边料平稳顺畅,不断料;

模切平台的下板高低采用步进电机控制,可在触摸屏上手动调节每次上升或下降的步位移

4.主要部件配置

机械部分:

放卷及纠偏机构:方通烤漆主机架,变频电机,伺服推杆,茶色表面加硬铝辊,及其它镀铬金属件、铝合金件。

前过辊机构:镀铬金属件,镀铬金属滚筒。

对辊送料机构:镀铬金属底座,伺服电机,行星减速机,包丁晴橡胶胶辊,接带压料气缸,接带不锈钢平台。

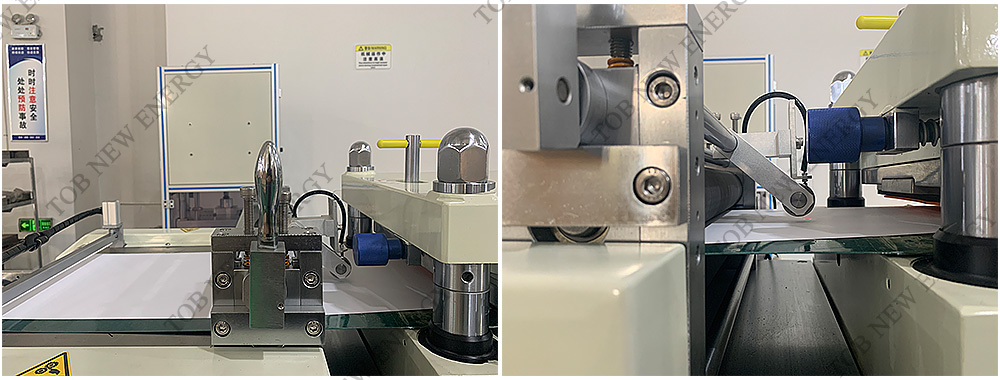

模切机构:铸造机座,金属传动、运动部件

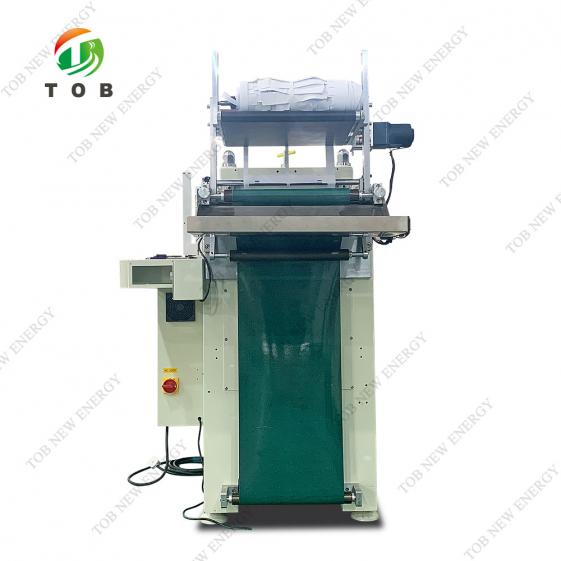

收边料机构:调速电机,镀铬金属辊筒,铝合金侧板,青稞纸输送带。

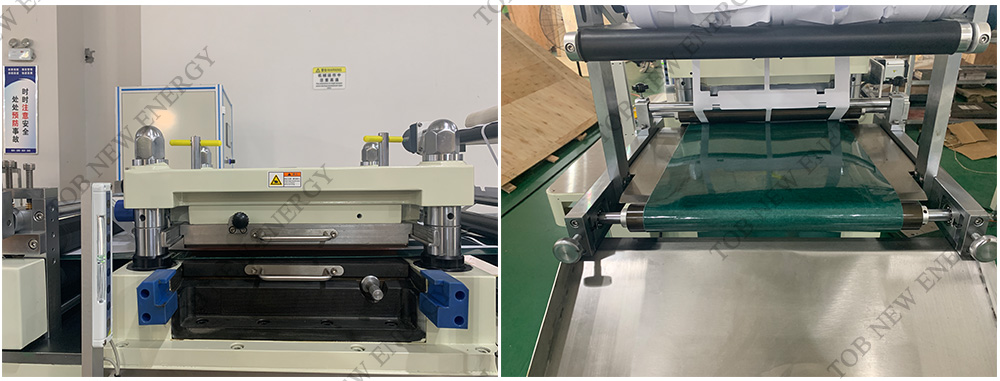

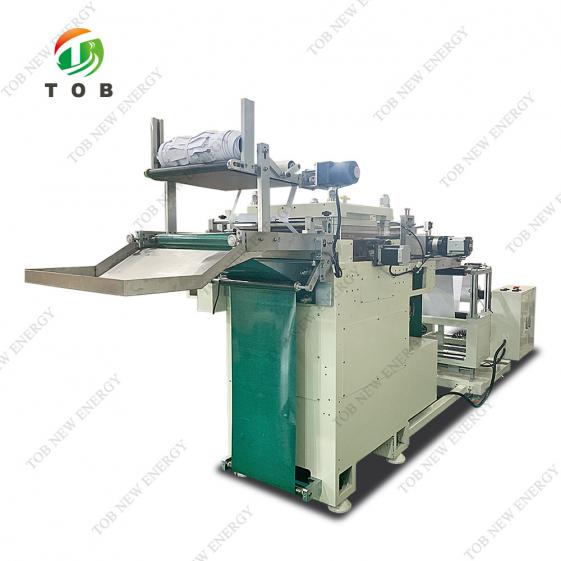

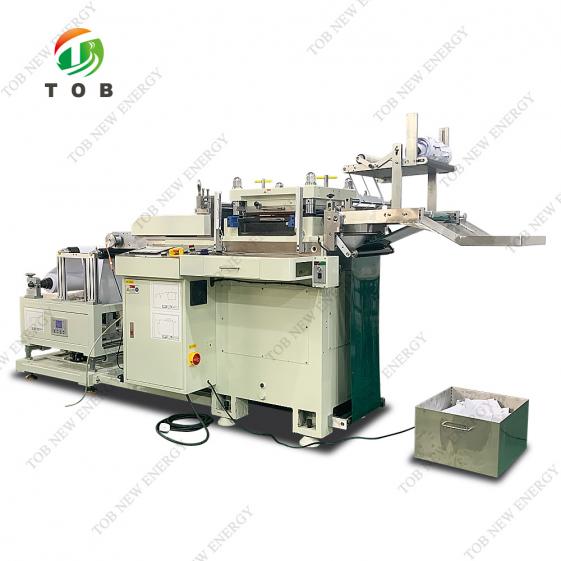

产品图片
