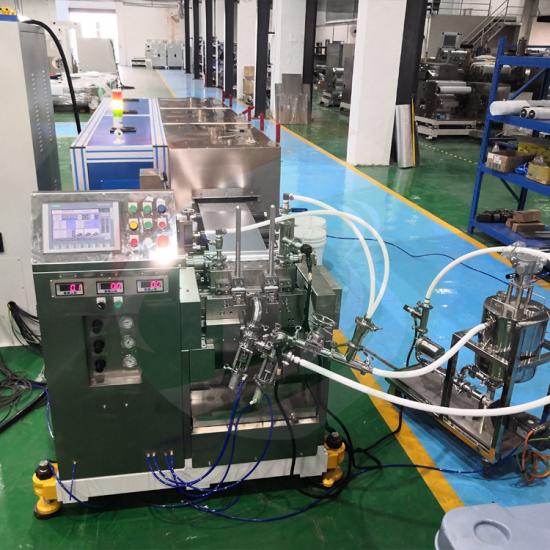

电池实验用单面挤压涂布机

适用于油性或水性的磷酸铁锂、油性的钴酸锂、三元、锰酸锂、镍钴锰酸锂、油性或水性负极碳石墨体、钛酸锂等浆料体系的涂覆工序。
  • 品牌:

    TOB
  • 货号:

    TOB-JS350-3.0
  • 订购 (最小量):

    1
  • 付款:

    L/C,T/T
  • 价格::

    $250000/台
  • 原产地:

    中国
  • 发货港口:

    厦门
  • 发货周期:

    90 天
产品详细信息

电池实验用单面挤压涂布机


产品规格


涂布设备外型尺寸及重量:尺寸长3950mm*宽1060*高1192mm重量约:1.0T

电源:3PH  380V50HZ, 电压波动范围:+8%~–8%;电源启动总功率30KW

压缩空气:经干燥、过滤和稳压后出气压力大于5.0kg/cm2;

1.功能概述:

TOB-JS系列涂布机是专业的锂电池极片涂敷设备。

1)适用于油性或水性的磷酸铁锂、油性的钴酸锂、三元、锰酸锂、镍钴锰酸锂、油性或水性负极碳石墨体、钛酸锂等浆料体系的涂覆工序;

2)使用全自动PID闭环张力控制系统,张力控制精度可达到±1N的水准;

3)通过西门子PLC控制系统及高精度伺服电机等进口标准件来保证涂覆产品在面密度和尺寸方面超高的一致性和稳定性。进口标准件占整机标准件的比例高达85%

2.设备参数

序号

项目

技术参数

备注

1

适合体系

油性或水性的磷酸铁锂、钴酸锂、锰酸锂、三元、镍钴锰酸锂、钛酸锂、碳石墨体等体系


2

运行基材参数

铝箔(Cu):厚度1030um

宽度150300mm

卷径Max.250mm;

重量Max.500kg


铜箔(Cu):厚度 630um

宽度150300mm

卷径Max.250mm

重量Max.500kg

单面光或双面光均可

3

辊面设计宽度

350 mm


4

保证涂布宽度

100~280mm


5

设备机械运行速度

3m/min


6

设备涂布速度

0.1-1m/min

视烘干情况定

7

适合浆料黏度

2000~12000 Cps


8

单面涂布干厚度范围

50-250μm


9

最小间歇长度

5mm

涂布速度≤1m/min

10

多段最小涂布长度

20mm

涂布速度≤1m/min

11

溶剂特性

油性溶剂NMP(s.g=1.033,b.p=204)


水性溶剂H2O/NMP(s.g=1.000,b.p=100)


12

适合固含量

正极 SC. 60%±20%


负极 SC. 50%±10%(PVDF体系)

SC. 50%±5%SBR体系)


13

比重

正极  1.52.5g/cm2

负极  11.8g/cm2


14

涂布方式

正反面3段不等距间歇涂布/第二面自动跟踪/连续涂布


15

换卷方式

手动


16

基材运行方向

正向涂布,基材正、反向空箔运转


17

涂布厚度

10um 精度±1% 干厚度, ±2um


18

涂布长度

300m



烘道(电加热)

烘干部分通过变频器控制风机往烤箱中送风,在进入烤箱途中先经过电加热器对其进行加热。并配有热风回收利用功能,有效的降低了使用成本。因为采用变频器控制送风电机,风量调节方便。风机为不锈钢材质,经久耐用。

序号

项目

技术参数

备注

1

烘箱结构

单层独立加热,上下排布。弧形烘箱


2

烘箱长度

10米(1.0/节,共3节)


3

材质

不锈钢,内胆国标SUS3041.0mm),外胆国标SUS2011.2mm


4

烘箱导辊传动方式

被动式导辊传动方式。


5

温度控制


分为正常工作温度控制、超温监测报警的保护控制,超温时将出现声光报警,并切断加热主电源;各段完全独立控制


6

加温方式

电加热,热风循环结构


7

单节烘箱加热功率

18KW/1m


8

烘道内温度

设计Max200℃,单节烘箱内区域温差≤5


9

运行时箱体表面温度

45


10

吹风方式

上、下吹风,上下风量通过阀门分别控制,可微调;上、下风室共用加热体


11

每段排风量控制

通过机械阀门,独立控制,可微调


12

风嘴结构

吹风方向与水平呈30度,风嘴槽采用专用模具开槽


13

风机控制

变频器控制


14

加热控制

固态继电器


15

风机材质

国标SUS304不锈钢


16

溶剂回收系统

不提供,只协助安装接口


17

NMP溶剂浓度报警

无(此功能需单独报价)


18

风室压力监测

无(此功能需单独报价)


19

排风量

10-30立方米/



产品图片

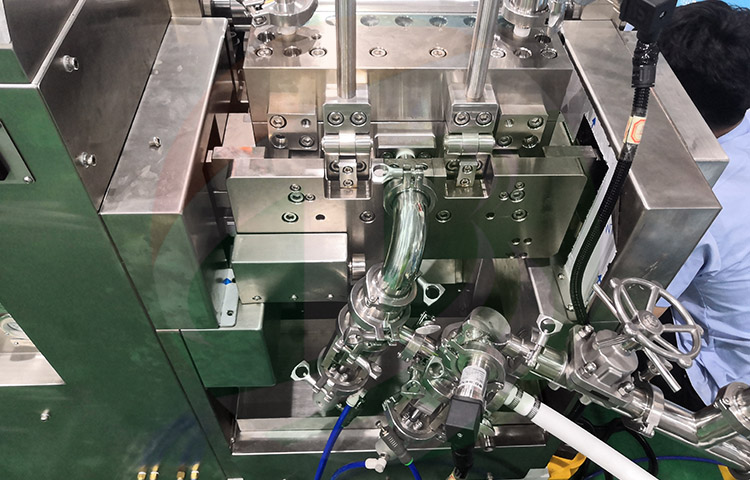

挤压式涂布机

极片涂布机

电池涂布机

电池涂布机
