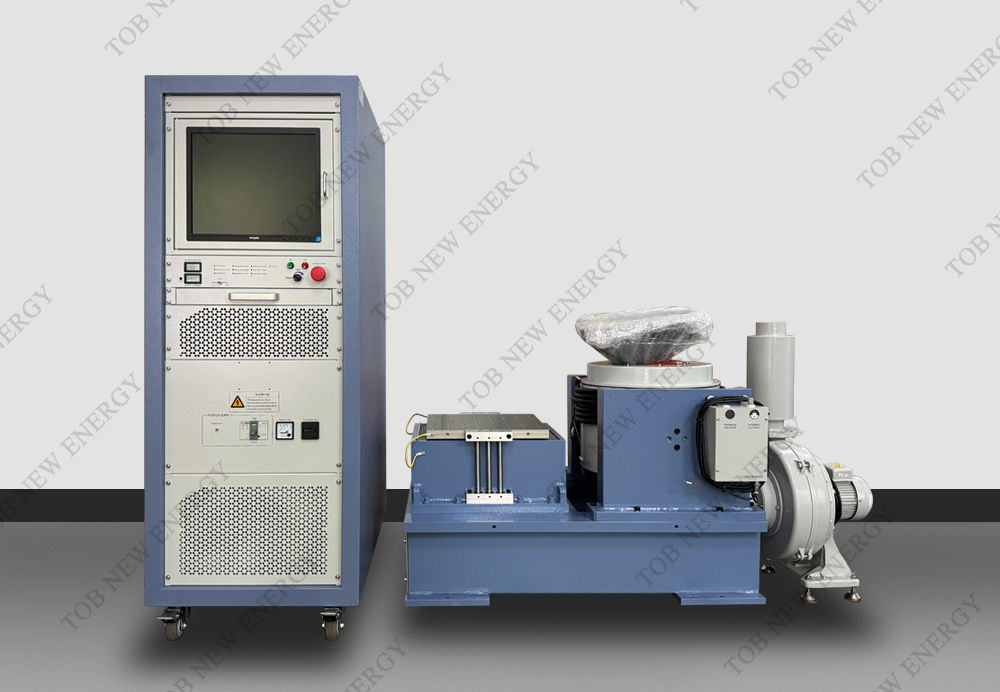

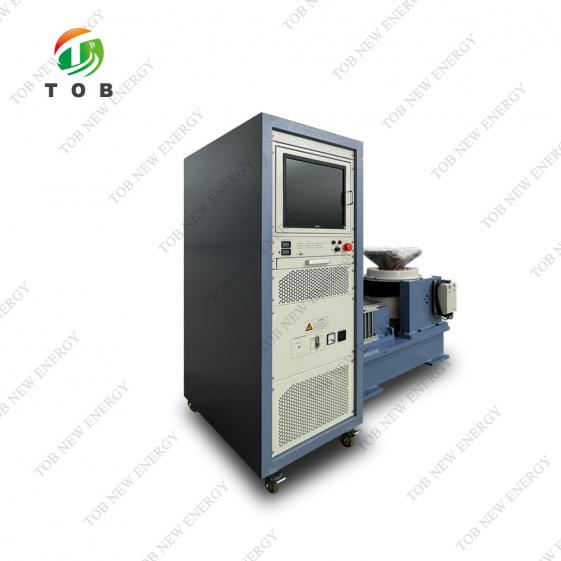

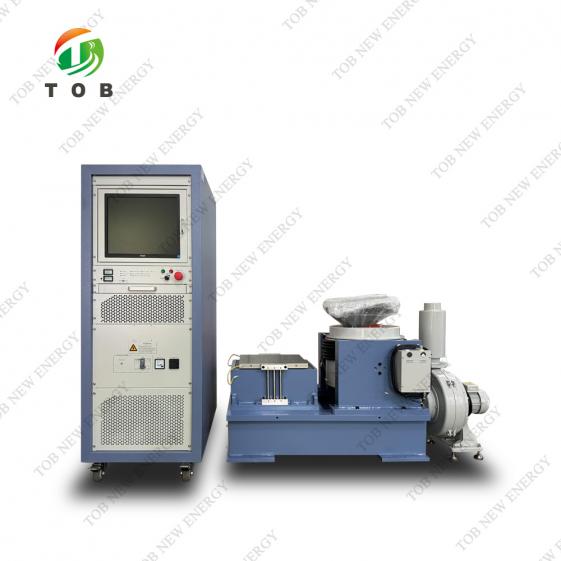

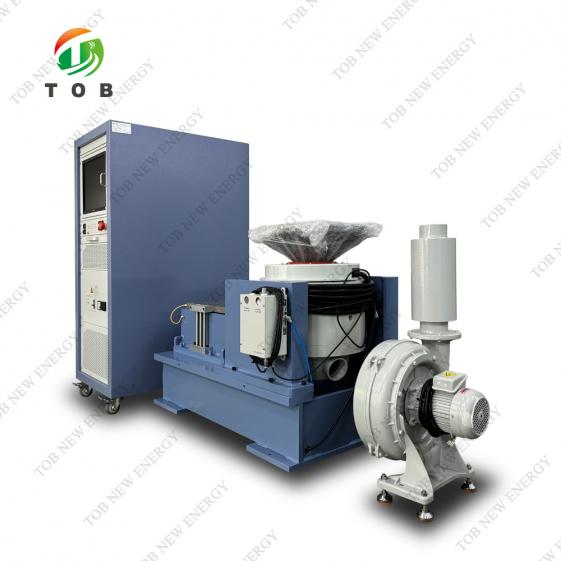

电动震动测试系统振动台

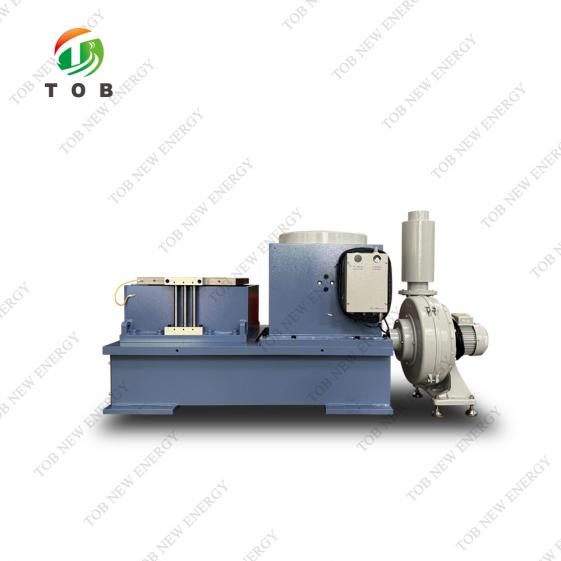

电磁式激振发生器参数

最大正弦激振力

300Kg.f peak

最大随机激振力

300Kg.f r.ms

最大冲击激振力

600Kg.f peak

频率范围

1～4000 Hz

最大位移

38mm p-p

最大速度

2m/s

最大加速度

100G(980 m/s2)

最大负载与加速度关系：F=M.A

5G(49m/s2)

10G(98m/s2)

20G(196m/s2)

30G(294m/s2)

57kg

27kg

12kg

7kg

最大负载

120 kg

隔振频率

2.5 Hz

动圈直径

Ф150 mm

动圈质量

3kg

台面螺钉

13×M8

漏   磁

＜10gauss

台体尺寸

750mm×560mm×670mm（垂直台）

台体重量

约560Kg

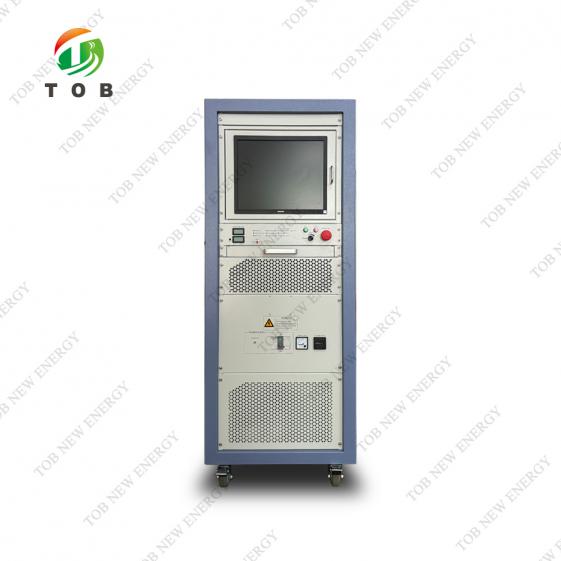

数字开关功率放大器

输出功率

4KVA

输出电压：

100V

输出电流：

30A

功放尺寸

720mm×545mm×1270mm

重   量

230KG

伺服保护系统

功能:

温度、风压、过位移、过电压、过电流、输入欠压、外部故障、控制电源、逻辑故障、输入缺相等

数字振动控制器VCSusb-2

硬件配置：

2通道输入,1个输出通道

正弦、随机

控制计算机

品牌计算机、液晶显示器（含键盘/光电鼠标）

软件

中/英文操作，可进行时域和频域分析，信号源、正弦扫频分析等。可自动生成WORD试验报告，信号与数据的显示、存储、设置测试参数和分析功能。

操作系统

Windows 8

加速度传感器LAB

频率范围：0.5—7000Hz

灵敏度：30.15PC/g

温度范围：-40 -160℃

垂直延伸平台

材   质

铝合金

台面尺寸

400mm×400mm

固定孔位

M8不锈钢螺套，经久耐磨

上限使用频率

2000Hz

重   量

15KG

水平油膜滑台

材   质

铝合金

台面尺寸

400 mm×400 mm

固定孔位

M8不锈钢螺套，经久耐磨

上限使用频率

2000 Hz

重   量

17KG

冷却风机

风机功率：

1.1 KW

流量

1404m3/h

电气要求

电   源

3相380V/50Hz，15 KVA

接地电阻

≤4Ω
