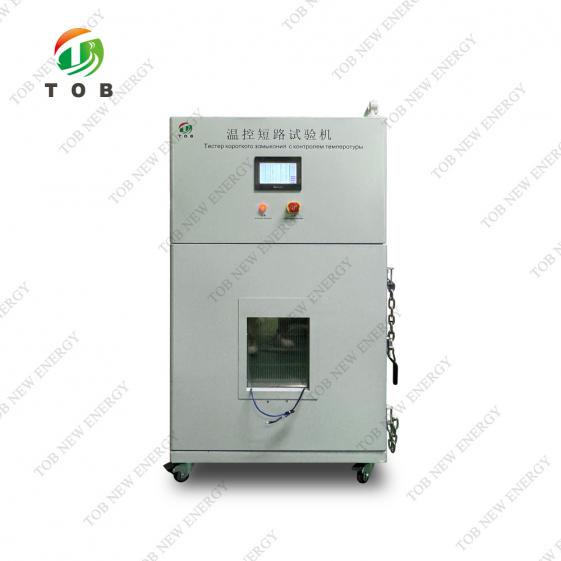

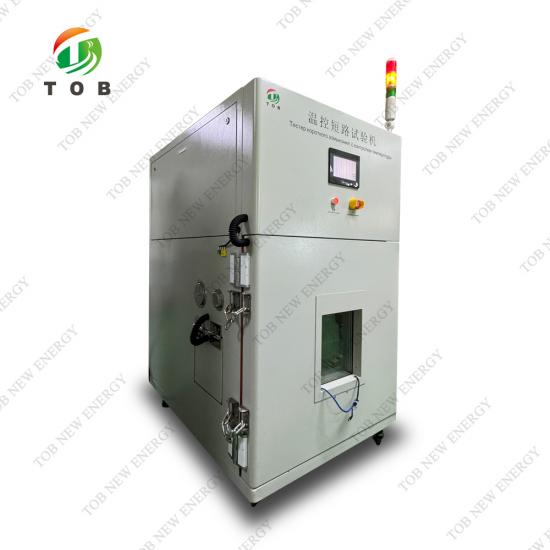

温控短路试验箱

试验目的

遥控大电流短路装置综合多种电池短路试验标准要求而设计即满足

GB/IEC/EN/UN38.3/UL/MT/T 1051-2007、GB/T 2900.11-1988等标准规范；按标准要求短路装置必须符合内阻范围远小于100mΩ，从而获得试验要求的最大短路电流。

设备主要特点及功能

本机采用PLC触摸屏控制系统,方便直观,全自动恒温,温度迅速补偿功能；

超温保护,超负载自动断电系统；

全新耐高温长轴马达；

循环系统:强制水平送风循环；

加热系统:PID+S.S.R；

计时功能:温度到达所设定时间时，断电报警指示；

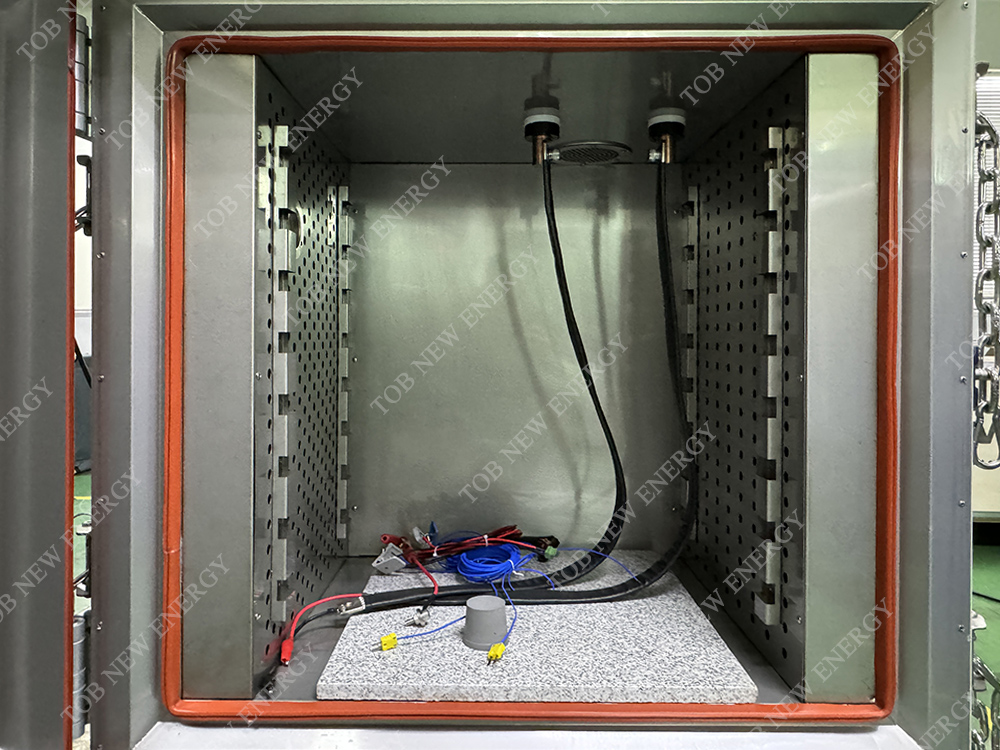

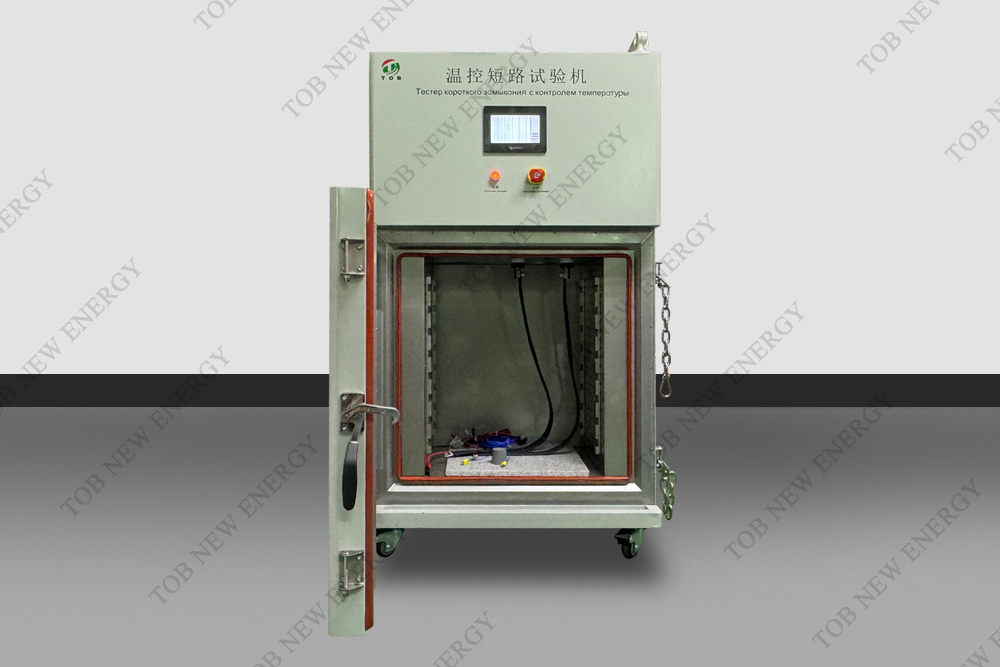

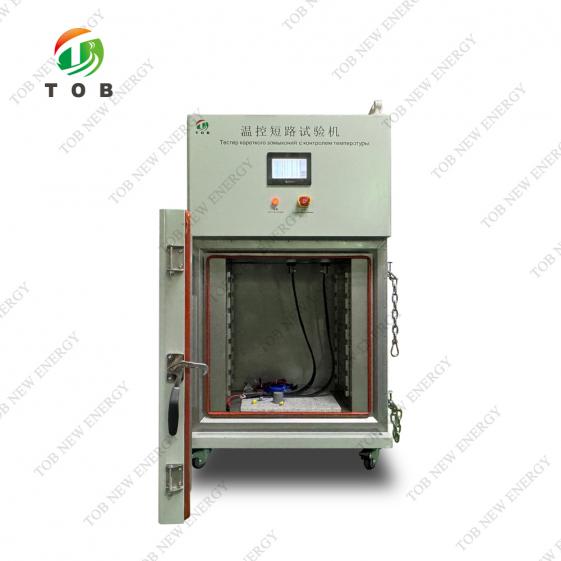

试验箱体的测试区域为1个独立的测试区、测试内箱尺寸为W500xD500xH600mm,测试区内箱采用不锈钢SUS304制作；

试验箱体设置有排风系统。箱体顶部装有1个鼓风机排放测试区的烟雾；

试验箱体前门采用加强设计，门左边装有外露式铰链,右边装强力门锁扣,有效的封锁门,铰链和锁扣采用加强的设备专用标准件；

防爆玻璃视窗贴防爆膜，加装防护钢网，双重保护；

照明功能，安装于视窗外部，反射到内箱，既可清晰看到内箱状况又保证照明灯的寿命与安全；

底部装4个脚轮，方便移动和固定。

电压测量

电压范围：0~10V，保证试验精度；

精度：±0.2%F.S；

采集速率：100ms 1通道

电流测量

电流范围：0~400A DC；

精度：±0.5%F.S；

采集速率：100ms 1通道

温度采集

温度范围：0℃~500℃；

精度：1.5℃

采集速率：100ms 2通道

基本配置

整套电池短路试验仪由气动接触器、温控箱、遥控控制器等组成；

显示控制方式

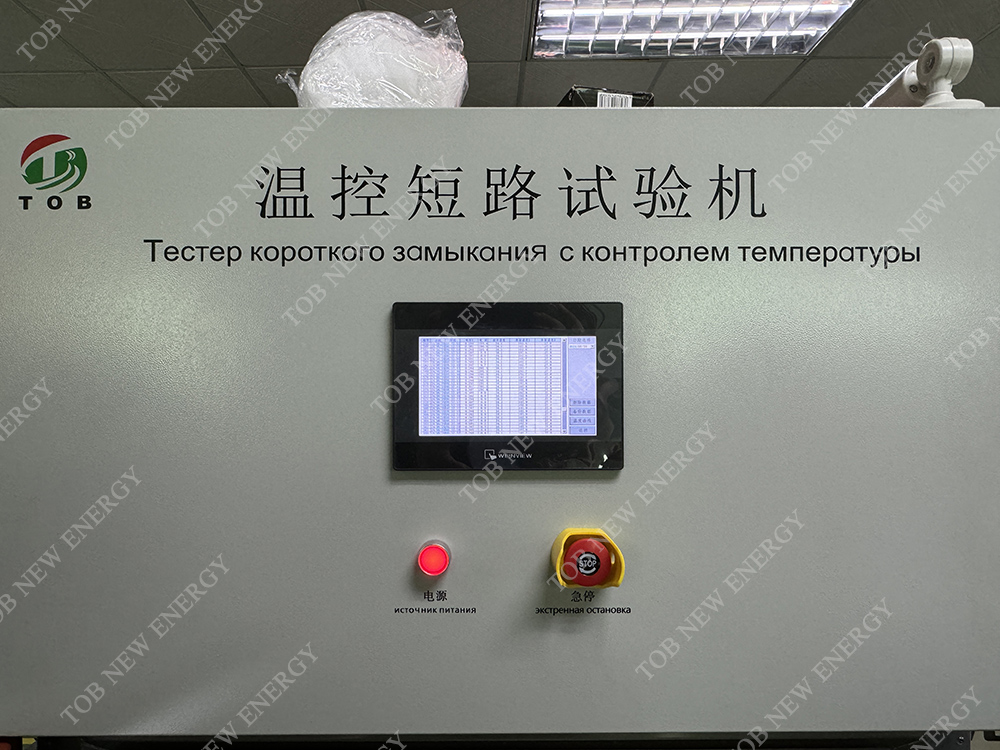

PLC触摸屏控制

最大短路电流

400A；

装置内阻

80±20mΩ(负载电流400A)；

遥控距离

无固体阻隔7m；

机械寿命

30万次；

温度范围

RT~80℃（可调）；

温度波动度

±0.5℃

温度偏差

±2℃；

视窗尺寸

390 X 360mm(厚20mm)；

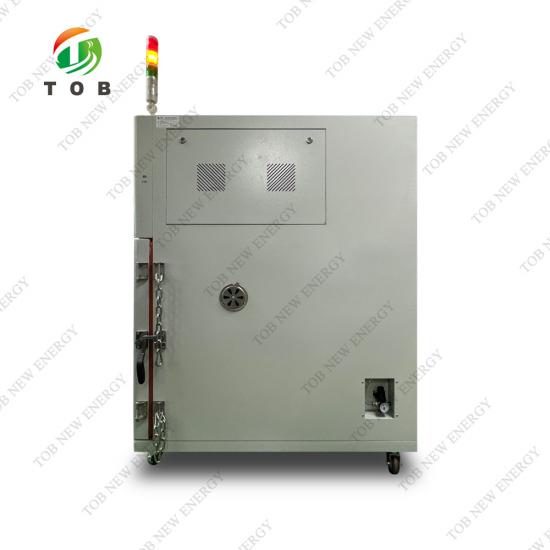

排气风扇

鼓风机安装于顶部，排烟管在后部伸出，直径100mm；

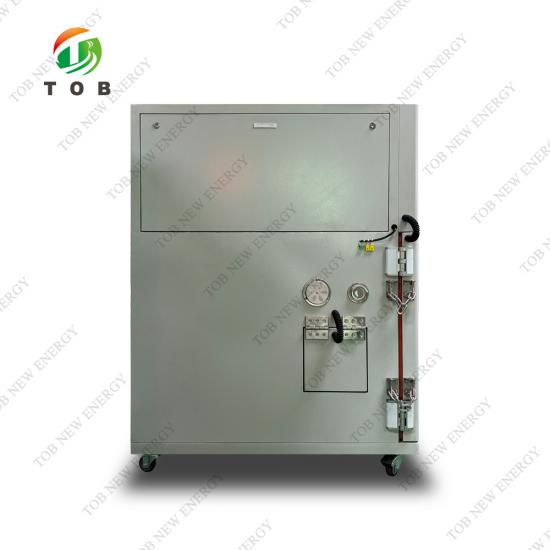

测试孔

箱体左右侧面各开有一个直径50mm测试孔(也可用于测量电压等)；

箱体底部

底下装有四个万向滑轮,可自由移动，并带有固定脚杯；

照明

箱体视窗装有照明灯；

内箱尺寸

W600 X D500 X H600mm；

外箱尺寸

W940 X D1250 X H1510mm；(以实际为准)

依最终尺寸为准

箱体材质

冷扎板烤漆；

电源

AC 220V, 50HZ单相；

功率

3.0KW

其它

三色灯1式
