氦气泄露检测

氦气泄露检测

产品规格

1、规格：

700*600*1750mm±10%，用于集成氦检工装与氦质谱检漏仪。

2、总体要求：

工作环境

本设备安装在甲方工厂车间内，工作环境及设备要求如下：

1)  工作温度：5～40℃；

2)  湿度：≤95%R.H；

3)  电源：AC220V±10%，50±2 Hz；

4)  压缩空气：气压0.5MPa-0.8 MPa ，含油率≤0.01mg/m3，含尘微粒直径≤0.01μm，压力露点-40℃；

5)  压缩空气要求：甲方在车间设备摆放处安装压缩空气管道并连接至主管道上，压缩空气管道上预留气源接口并带有手动球阀；自设备气源接口至球阀间所有气路设施由甲方负责，乙方提供设备气源接口位置信息，包括接口尺寸、压力、流量及具体位置；

6)  氮气：纯度（V/V）：99%，出口压力≥0.6MPa。

7)  氦气：工业瓶装氦气（甲方提供）

钢瓶型号：T40L，参照标准GB/T4844-2011；

充装压力：13.5±0.5MPa；

氦气纯度（V/V）：99.99%。

8)  电源要求：甲方在车间设备摆放处预留设备总电源插口，乙方提供设备电源接口位置，包括接口大小及功率需求；

3、 被检工件要求：

1）被检工件外表面和内部应无水，无油，无其他腐蚀性液体和气体，无金属屑和其他粉尘。

2）由于密封材料接触工件后造成的压印不应作为甲方拒绝验收的理由。对压印有要求的，需提前说明并提前验证，满足要求后再进行项目后续的推进。

3）被测产品的强度应能满足氦检工艺的要求，或者其结构允许附加辅助支撑以满足强度要求。

4）被检工件密封面的平面度和表面粗糙度需满足氦检工艺的要求。

4、工艺要求：

测试工艺要求表

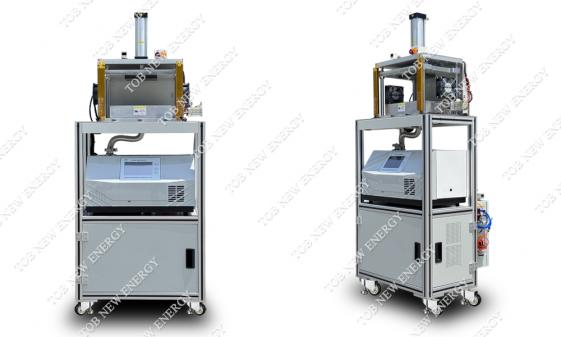

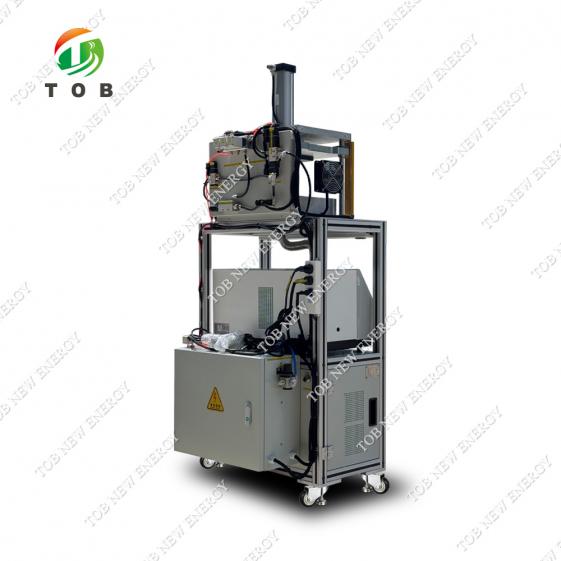

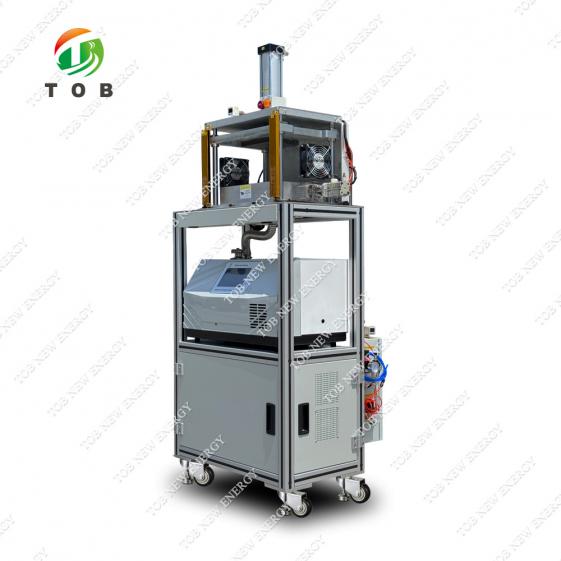

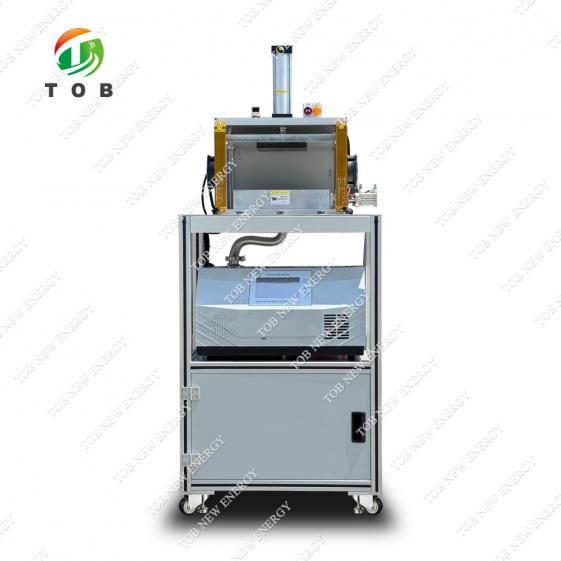

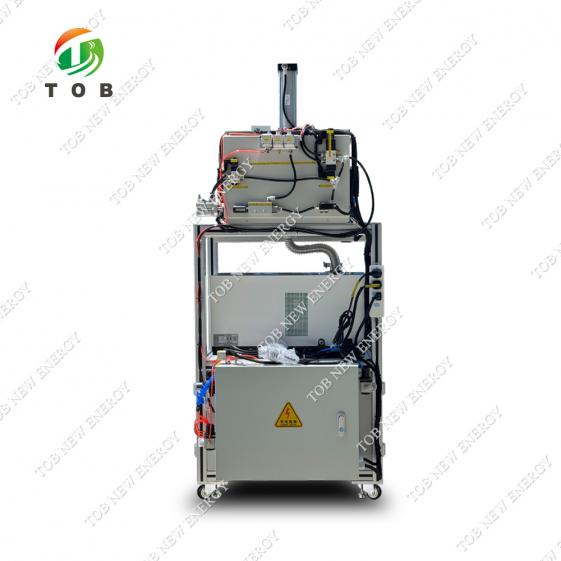

产品图片
