正极双面涂层 涂碳铝箔涂磷酸锰铁锂极片

主要参数

项 目

参 数

极片尺寸

241mm L x 180mm W

涂覆区域尺寸

241mm L x 150mm W（两边留白各15mm）

涂覆面

双面涂覆（已辊压）

基材尺寸

基材15μ*180mm/双面碳层1μ*150mm

涂层面密度

28±0.4mg/cm2

箔材面密度

4.09mg/cm2

压实密度

2.3±0.1g/cm3

活性物质质量占比

94.9 %

参考比容量

140mAh/g

参考电压范围

2.5-4.3V

活性物质质量计算

涂层面密度*活性物质占比*极片尺寸

注意事项

极片打开后、请密封保存。可放入60℃烘箱或者手套箱保存

双面极片软包工艺参考

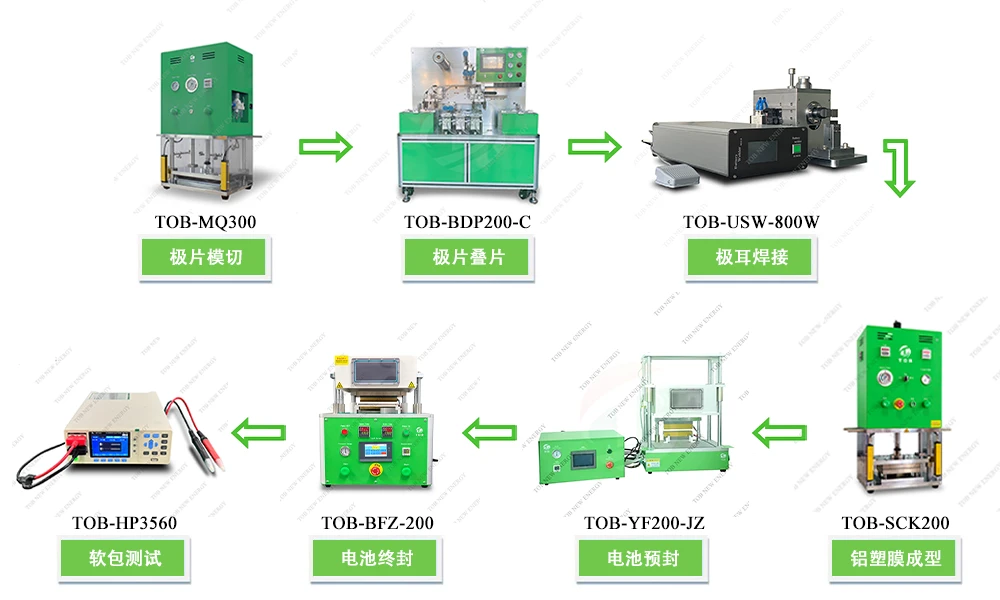

工艺流程

配套设备

参考参数

电芯容量设置

/

克比容量*单片面积*涂层面密度*活性物质占比

极片冲切

TOB-MQ300

冲切固定尺寸得正负极极片

极片叠片

TOB-BDP200-C

按照设计好得极片层数叠片

热压和微短路测试

TOB-HS-2681

热压时间2min 温度45℃

极耳焊接

TOB-USW-800W

正极焊接铝极耳、负极焊接镍极耳

铝塑膜成型

TOB-SCK200

冲坑合适深度和固定尺寸得铝塑膜

电芯顶侧封

TOB-SFZ-200

软包电池预处理

电芯烘烤

TOB-DZF-6050

温度80℃、时间12小时

电芯注液

TOB-ZYB-01

注入一定量得电解液

真空预封

TOB-YF200-JZ

软包电池预封口

内阻测试

TOB-HP3560

测试电池电压和内阻

电池陈化

TOB-DZF-6050

温度45℃、时间12小时

电池化成

TOB-CT-4008Q-5V6A-S1

小电流化成

电池老化

TOB-DZF-6050

温度45℃、时间12小时

电池终封

TOB-BFZ-200

抽取电池内部气体、真空封口

内阻测试

TOB-HP3560

测试电压和内阻

电池分容

TOB-CT-4008Q-5V6A-S1

确定容量
