方形电池扫码检测8档分选机

方形电池扫码检测8档分选机

适用电池规格范围

适用电池范围：100-180mm（宽）*20-60mm（厚）*50*120（高）mm；

产品规格

1.设备功能和原理介绍

8+1档OCV分选机用于方形铝壳电池，进行电池扫码、检测，数据上传数据库，可连接MES实时监测调取，电池分选根据工艺到对应的8+1个档位。

2.设备动作说明：

当员工把电池放于电芯上料拉带便可启动设备。电芯上料机构前端检测到电池，取料气缸动作夹取电芯，电芯进行扫码、电压内阻测试后流水线将其送入待分选工位。检测完成，由检测仪记录到工控电脑中，其运动分选机械手有PC指令来进行配组档位。取料测试分选机可不分正负极检测产品电压内阻；

若所需检测配对不同电压内阻产品，所设定档位则需在PC上更改；

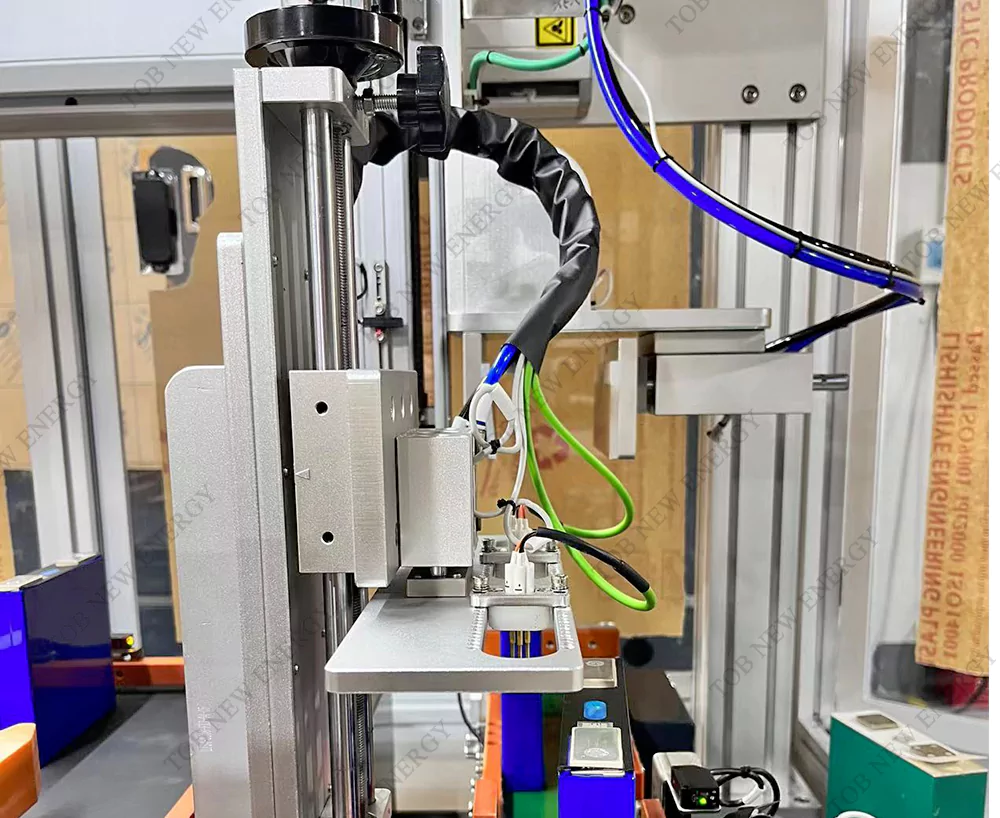

探针建议1个月更换一次；

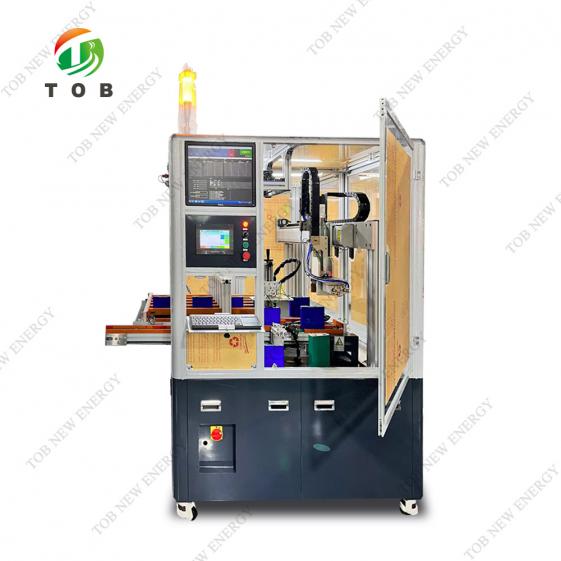

3.设备总体外观

外观：受力底架采用方通焊接结构，上部密封框架采用铝合金型材结构，有机玻璃进行密封；

操作界面：每台设备均设有独立操作的工控机（电脑）、触摸屏，操作简单、维护方便；

设备的布局及安装方向按照技术协议附件的布局图设计；

4.设备技术参数

产品的合格率：99.5%(仅指由于设备原因导致的产品报废)

设备产能/速度:≥20PPM（根据员工操作熟练度，略有差异）；

设备稼动率：≥95%（只由设备造成的故障）

设备电气：电压220V  60Hz；电压波动小于±10%；设备功率：2.5KW；

气源要求：≥0.6Mpa（由客户提供）；

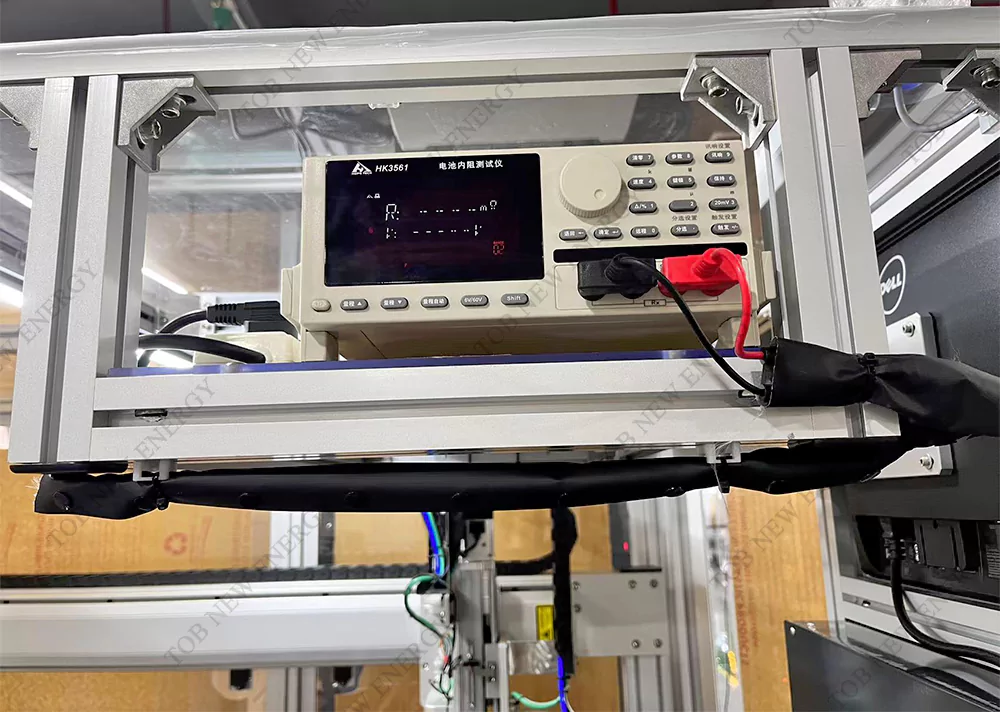

电压测量解析度：0.1mV；

测量仪电压量程：20V 精度：±0.01%rdg.±3dgt；

测量仪电阻量程：3Ω和30mΩ 精度：±0.5%rdg.±5dgt；

机器设计应做到人机工程性能优良

适用电池范围：100-180mm（宽）*20-60mm（厚）*50*120（高）mm

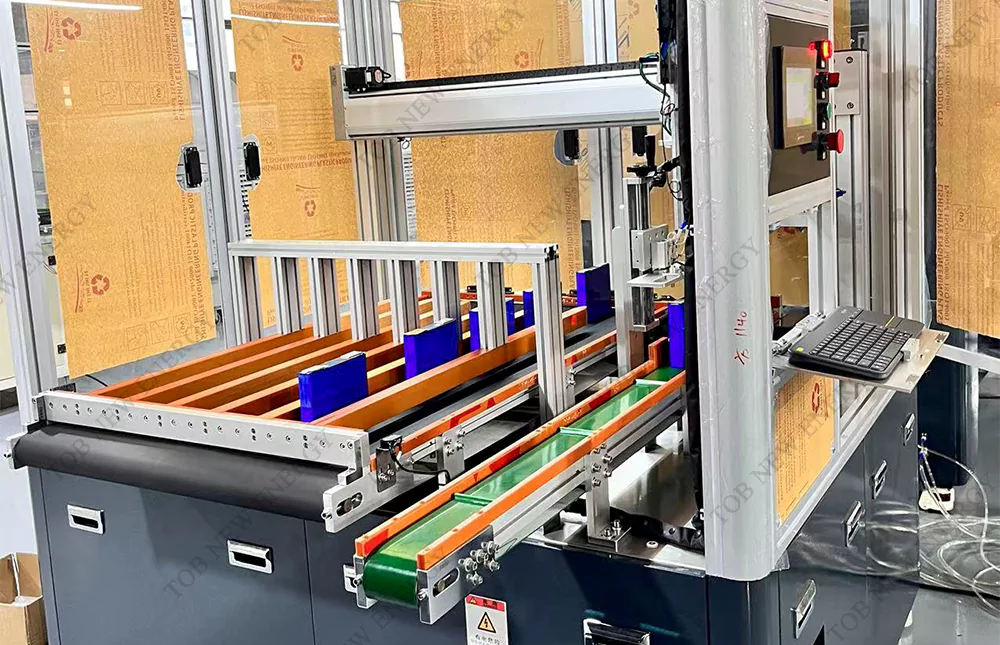

产品图片
