方型铝壳电芯自动分选机

方型铝壳电芯自动分选机

产品规格

一、产品介绍

TOB-FX11方型铝壳电芯自动分选机方型铝壳电芯自动扫码，自动测试，自动分选内阻、电压的自动化设备，自带高精密内阻、电压自动测试系统，该设备根据在软件上设定的内阻、电压值精确的将电池送入到指定档位，系统最多可实现10级分选。此设备每小时可测试配组电芯约600支左右，且结构设计简洁大方，性能稳定，设备操作简单，性价比高的分选设备。

二、工艺流程

通过PC工控机上位机软件设定参数，由PLC自动完成如下功能：人工将电芯电芯料斗→皮带运载电池→自动扫描条形码→自动测试电压.内阻→按设定参数送入相应档位槽→工控机记录并保存数据→人工将电芯取入相应的周转盒（箱）

三、分选机结构

3.1设备结构紧凑合理，外型美观，占用空间小。

3.2设备操作简单，无须专业人员操作，工人均能轻松掌握。

3.3设备采用PC工控机+PLC控制，PLC负责电池入料，运料，PC工控机负责扫码枪数据和电池测试仪表数据采集，电压内阻等级分选，操作简单易学，工作效率高，节省人力成本，产品性能良好。

3.4本机配备UPS电源，预防突发性断电。

3.4设备材料采用优质厚冷轧钣金，铝型材框架。

3.5设备安装有万向活动脚轮，设备在移位时能轻松移动。

3.6设备配置声光报警，分选完成自动停机，且有清料功能，满料报警，故障报警等。操作参数可根据客户的实际要求设定。

四、设备技术参数

4.1..设备功率：3.6KW， 220V交流电输入，50Hz/60Hz

                3.6KW，110V交流电输入，50Hz/60Hz(出口专用,需定制)

4.2.使用气压; 0.4-0.8Mpa

4.3.适应电芯尺寸范围：长60-260MM,厚度20-80MM，高度100-220MM

4.4扫描器件：海康威视，兼容二维码条形码，扫码合格率99.5%

4.5标配测试仪：HK3560高速测试仪，电压精度正负0.00001V, 内阻精度正负0.01毫欧

                 可选配日本日置测试仪, 需额外增加费用（BT3561A/BT3562A）

4.6分档模组：采用400W伺服电机，定位精准，速度快

4.7通道数量：9个OK档位，1个NG档位

4.8.电压设定：0.00000V-6.00000V,测试读取精度正负0.00001V

4.9.内阻设定：000.00毫欧999.99毫欧，测试读取精度正负0.01毫欧

4.10.生产效率：≧550个电芯/小时

4.11.测试效果：反复测试，效果极佳

4.12.控制器件:工控机：intel N100芯片，win10系统

4.13.运动控制器件：信捷PLC

4.14.显示实时生产数据：条码/电压/内阻/时间/运行状态

4.15.测试数据保存于工控机本地磁盘，可定制MES数据上传

4.16.设备调试简单，易学易懂自带故障报警

4.17.机器外形尺寸：L1840*W1810*H1900MM

    进料流水线拆除后尺寸：L1840*W1420*H1900MM

    装箱尺寸：L2000*W1550*H2050MM

4.18.设备重量：约680KG

五、操作环境

5.1室内温度：-30℃~70℃。

5.2室内湿度：75%以下。

5.3工厂场地：无污染无强电磁干扰。

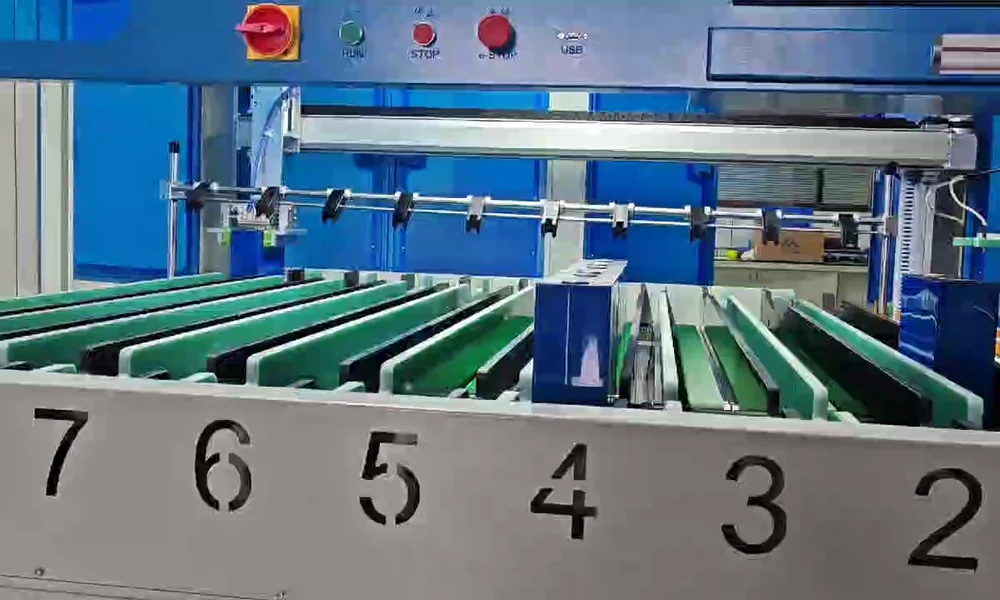

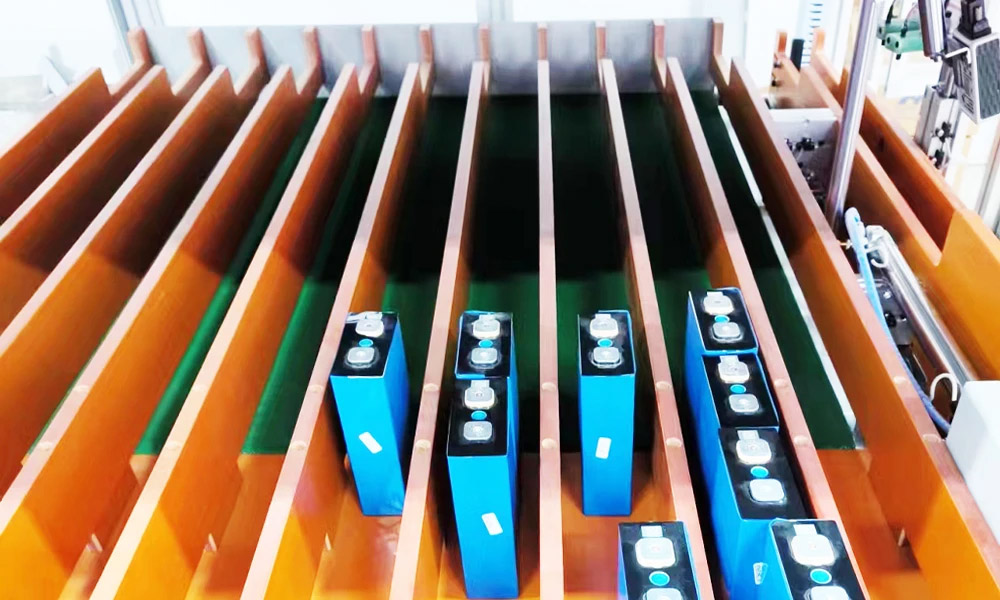

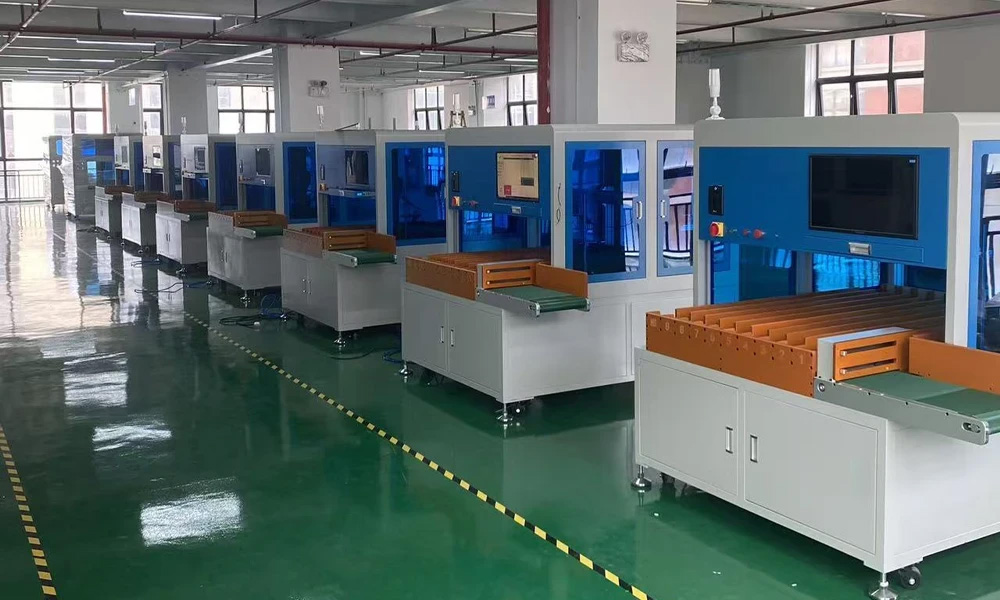

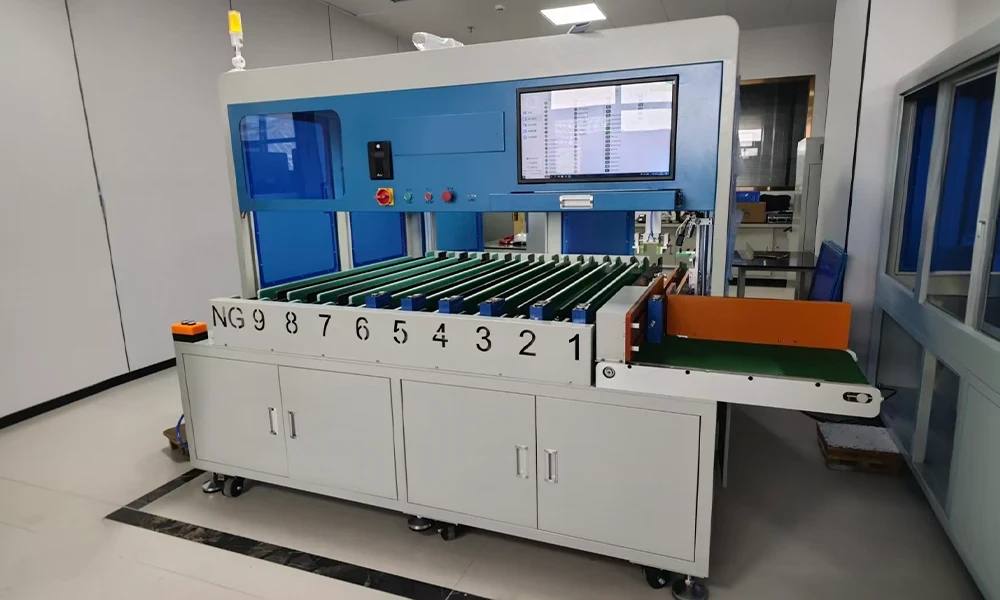

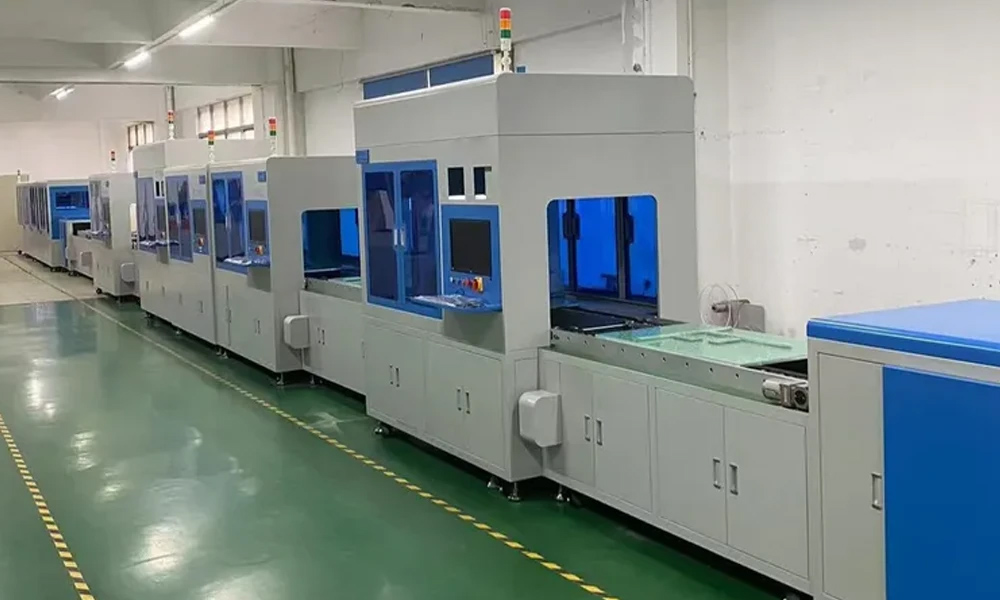

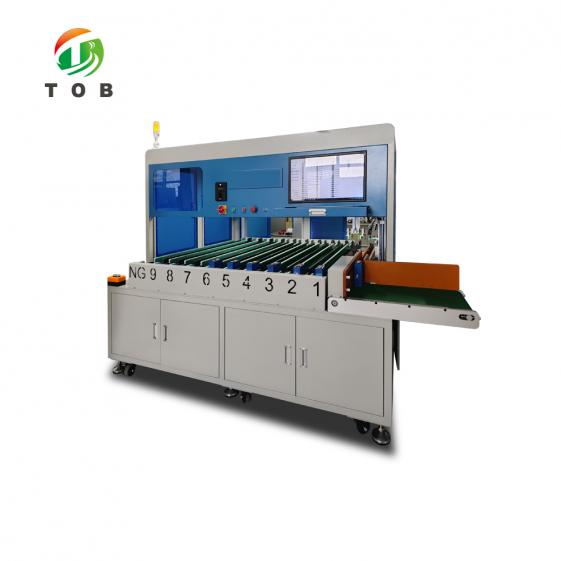

产品图片
