手动扣式电池封装机

气动纽扣电池封装机

产品规格

1.产品简介：

主要应用于实验室电池材料研发的样本制作进行纽扣电池，电容器科研封口，也可用于工厂少批量试产。配置不同的模具还可用于电池拆卸，极片压片，压电池粉饼等作业。

2.主要特点：

1)下模采用高精度定位环限位，控制电池封装高度，以免万一封装压力过大不稳定， 而导致封口杯的损坏。

2)上模封口杯内环设有螺杆弹簧顶心机构，保证万一电池封口时卡住无法取出，只需扭动顶部螺杆即可将纽扣电池强硬顶出。

3)内置安全溢流油阀，可根据需要调整压力，同时可设定压力上限，以防由于误操作导致的压力过大产生的破坏，保证了机器使用安全。

4)内嵌式压力表,可以观察及准确控制封口压力的大小。

5)采用液压式驱动，压力大可达 8T，电池封口无振动，无漏液。

6)特殊设计的液压结构，操作省力。

7)精密的模具设计保证封口成型的精确可靠，牢固的钢结构设计，使用稳定安全。

8)体积小，操作方便，可置于手套箱内操作。

9)外形美观，维护简便具有体积小，操作方便，成型精确等优点。

3.技术参数:

4.工作过程说明

1)电池放置：在开模状态下，把电池放入下模定位凹槽内，负极面朝上，放正抚平，手握卸油阀手轮，按顺时针方向旋紧，旋转到限定位置即可。

2)电池封口：上下不断的撬动手摇杆，千斤顶上升加压动模板使模具闭合，当封装压力的压力表读数在 80～100kg/cm2 左右即实现电池封装。

3)取出电池：手握卸油阀手轮按逆时针旋松半圈，封口模具将自动打开，开模后，取出电池即可。（手轮顺逆方向都设有极限位点，可以僻免过旋转而导致卸油阀钢珠密封圈脱出，漏油现象）。

4)电池封口高度限位调节：松开封口限位螺母侧面的 4-机米螺丝，旋转螺母调节高度， 即可限置电池封口的高度，调节好后紧固侧面的机米螺丝。

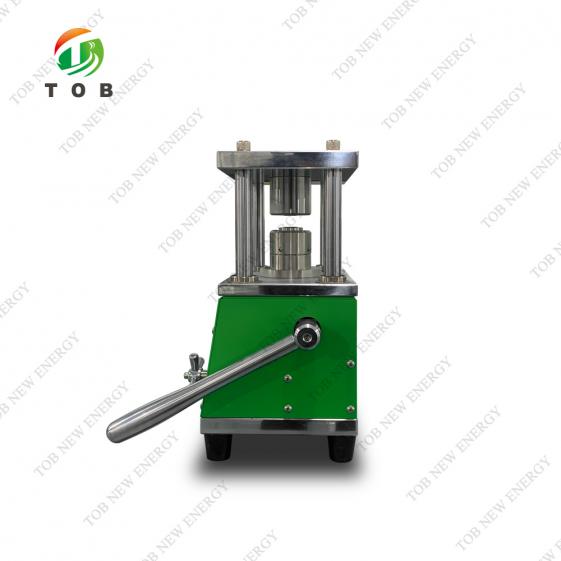

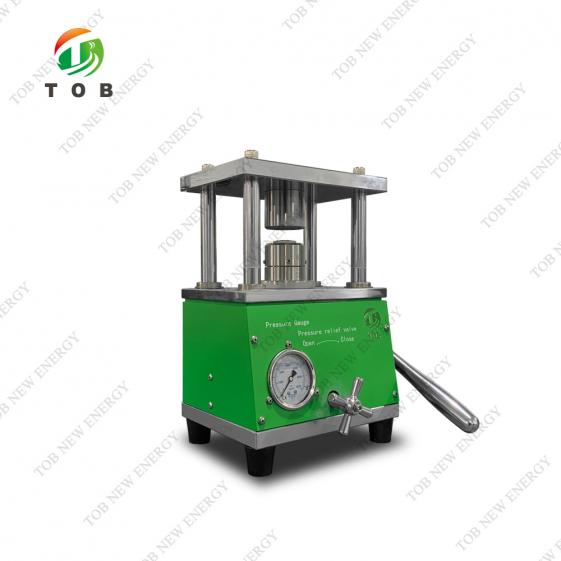

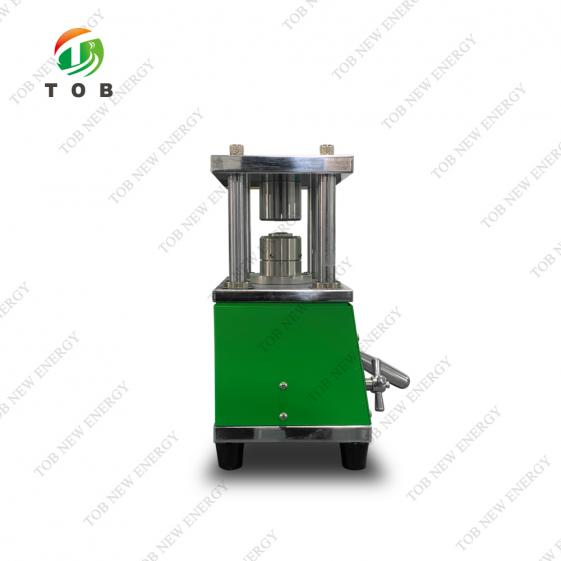

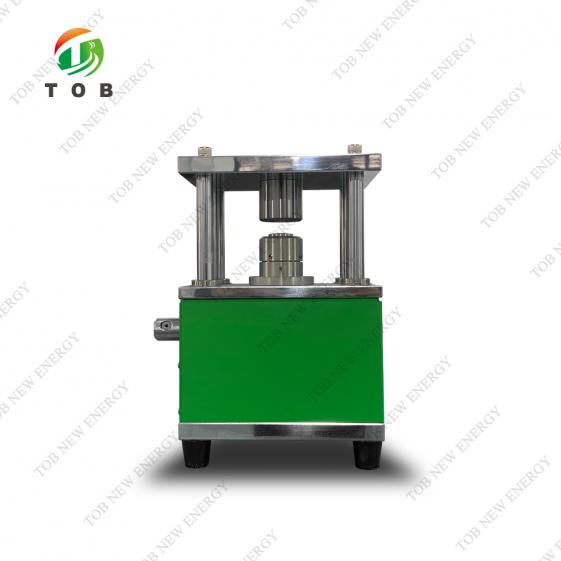

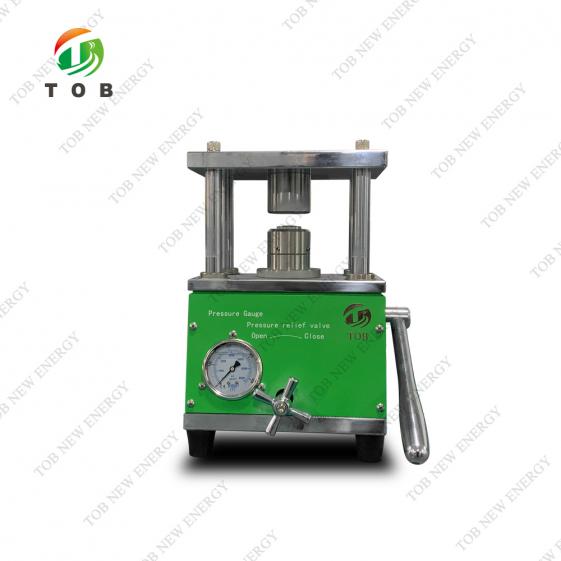

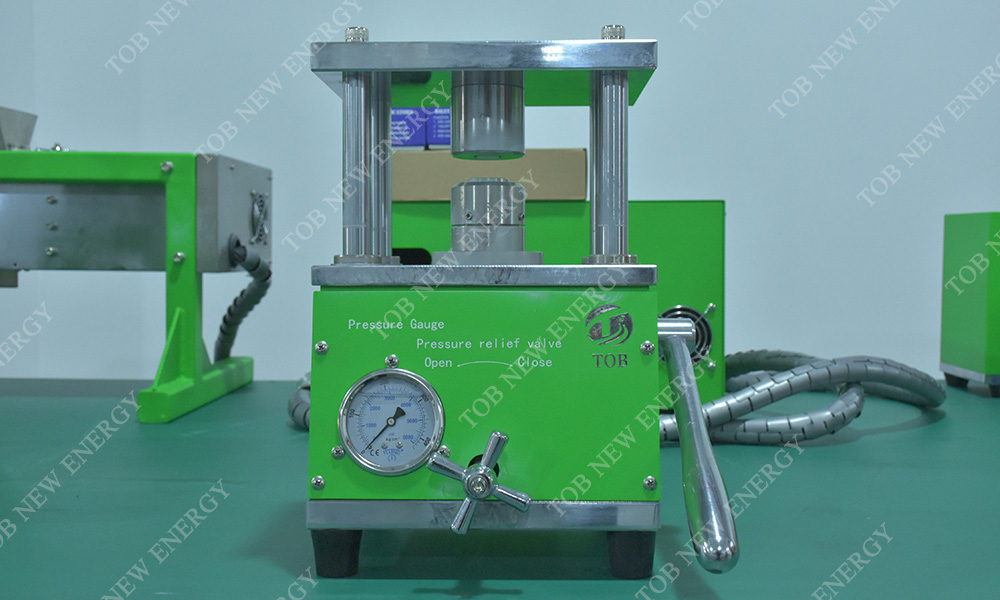

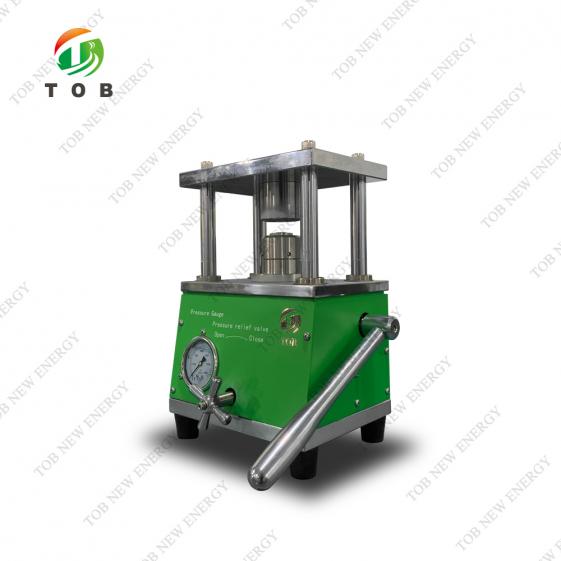

产品图片

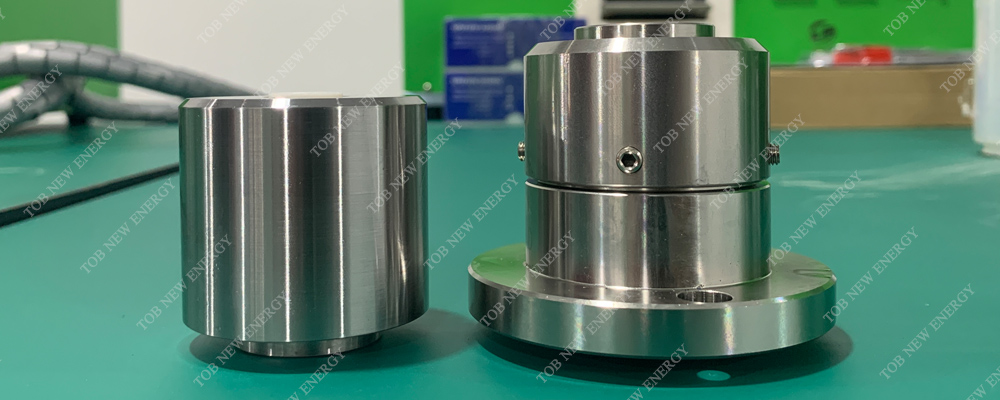

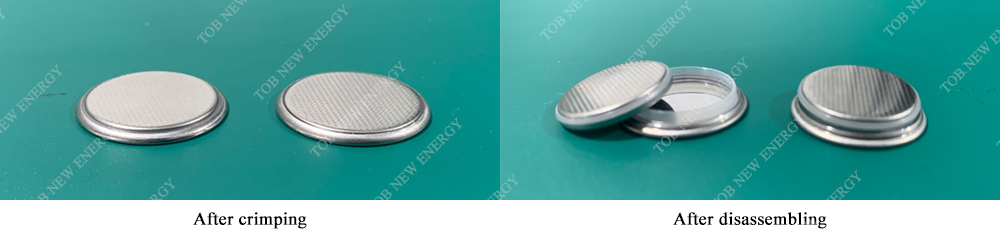

用于CR1016型纽扣电池的压接模具：

我们提供CR1016纽扣电池盒：

包装
