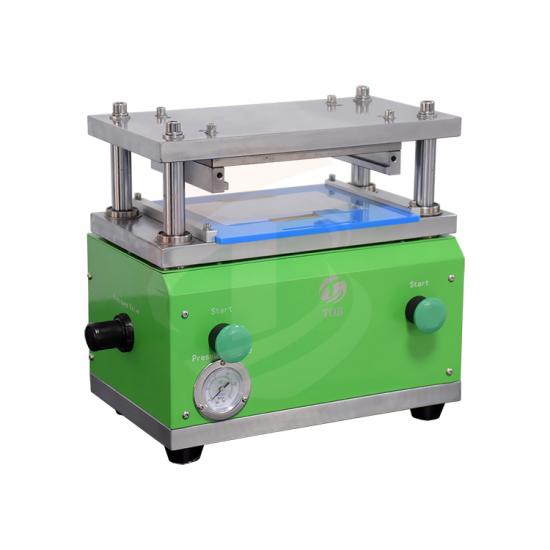

实验室气动电池极片模切机

本产品适用于电池正、负极片的模切成型,采用气动的方式对片式极片进行单片冲切,可放置于手套箱内使用。

  • 品牌:

    TOB
  • 货号:

    TOB-MC150
  • 订购 (最小量):

    1台
  • 付款:

    L/C,T/T
  • 原产地:

    中国
  • 发货港口:

    厦门
产品详细信息

150mmx100mm实验室气动软包电池极片模切机


产品规格


1.主要特点

片式极片供料,刀模板实现模切,可放在手套箱内使用;

更换刀模方便、快捷;

刀模寿命长,正常使用≥3万次;

没有毛边、掉粉、压痕等质量缺陷;

采用四根导柱结构,上下滑动顺畅精度高;

外观精致,钣金采用立体几何设计,简洁美观;

操作简便、安全可靠、体积小;

2.工作过程说明将极片放入模切位置,然后按下启动阀,气缸驱动模切刀组上行自动将极片裁切成型,取出极片即完成。

3. 技术参数

垂直毛刺

12μm

水平毛刺

20μm

刀模寿命长

正常使用≥3万次

最大冲切尺寸

L150mm包括极耳xW100mm(可根据客户要求定制)

切精度

±0.1 mm

冲切压力

Max. 1T0.5MPa压缩气),冲切电池极片推荐使用压力500Kg

模切行程

35mm

压缩空气

0.5MPa压缩气,如放在手套箱内使用的气体与手套箱一致

外形尺寸

L350mm*W230mm*H300mm

设备重量

32kg

4.设备组成

本机由以下几大部分组成

1)机械部分:上模刀机构、下模板机构、驱动部分、导向部分、外罩、基座部分等

2)电气及标准件

气动元件:Airtac

轴承运动件:NSK/台湾宝龙

5.保养方法及注意事项

保养方法

1) 经常擦拭模切刀板,导向组件,保持清洁。

2) 滚珠导柱导套直线运动部位加油润滑,保持运动顺畅。

3) 若长时间不使用时,将机构运动部件表面擦拭干净,表面要喷涂防锈油保护。

4) 定期检查机器各部位的螺钉,螺母,销钉等紧固件进行检查,防止松动,杜绝机器

质量事故及人身事故。

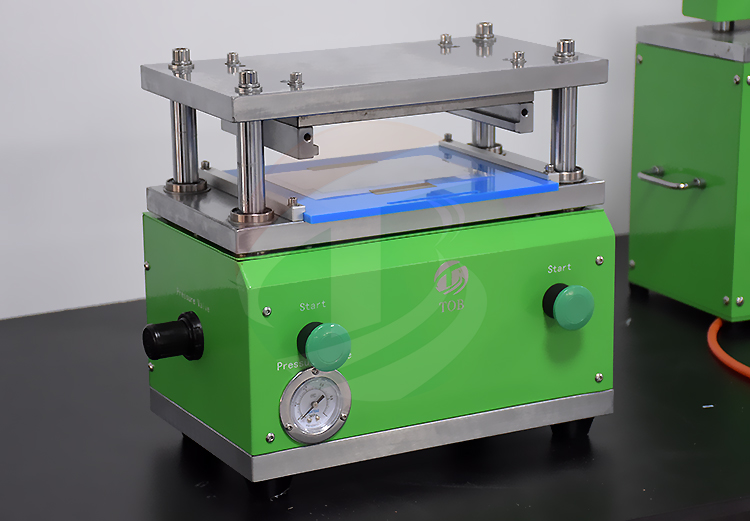

产品图片
