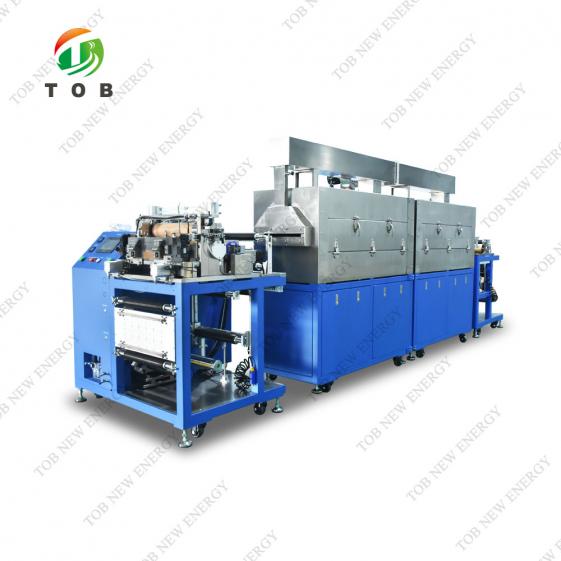

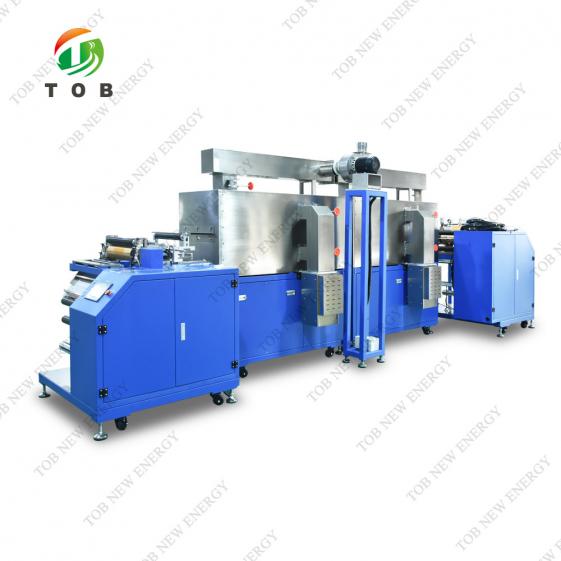

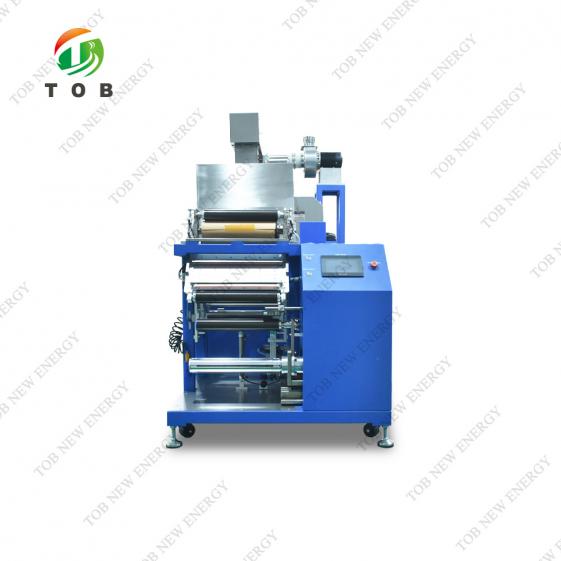

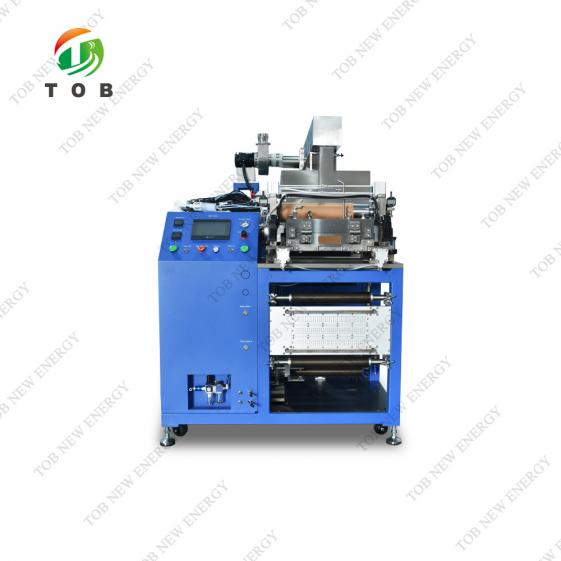

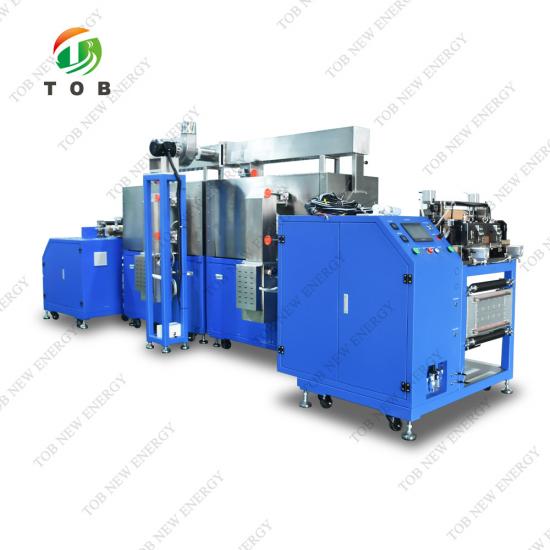

夹缝/转移双模复合多功能涂布机

狭缝挤出型多功能涂布机是具有狭缝挤出型和三辊转移式涂布功能，可进行连续和间歇涂布，方便应用于对各种基材进行表面涂布工艺的设备。尤其应用于锂离子电池行业.

品牌:
TOB
货号:
TOB-JYZY-350-4.5
订购 (最小量):
1
原产地:
中国
发货港口:
厦门

现在查询

产品详细信息

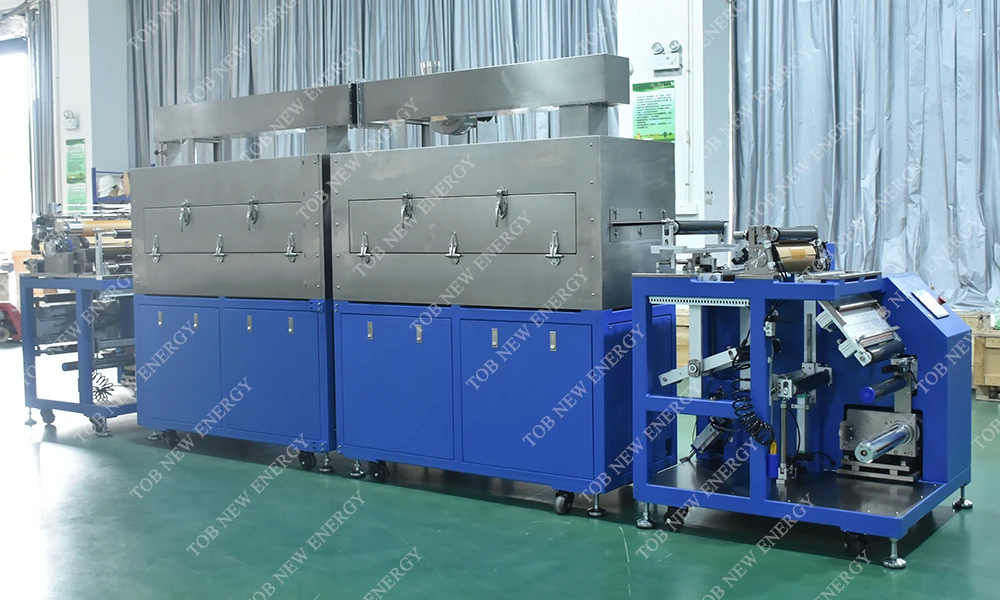

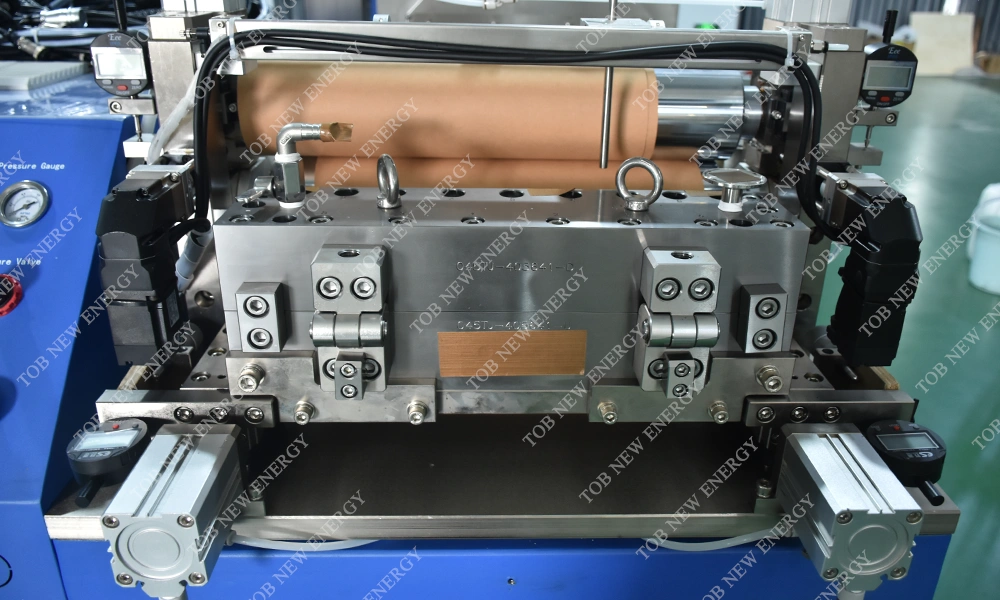

夹缝/转移双模复合多功能涂布机

产品规格

一．产品简介：

狭缝挤出型多功能涂布机是具有狭缝挤出型和三辊转移式涂布功能，可进行连续和间歇涂布，方便应用于对各种基材进行表面涂布工艺的设备。尤其应用于锂离子电池行业。

二．主要特点：

1) 兼容狭缝挤出型和三辊转移式涂布功能，适用各种不同流体涂布;
2) 采用兵神螺杆泵，伺服驱动稳定无脉动供料;
3) 推胶辊采用双伺服丝杆控制，可根据不同粘度浆料调整收尾;
4) 配有接料平台，隔断平台，放卷张力，双重张力收尾。放卷，烘道尾，收尾均设置纠偏;
5) 可自由切换实现连续和间歇涂布；
6) 基材张力控制，走带稳定，配置纠偏装置；

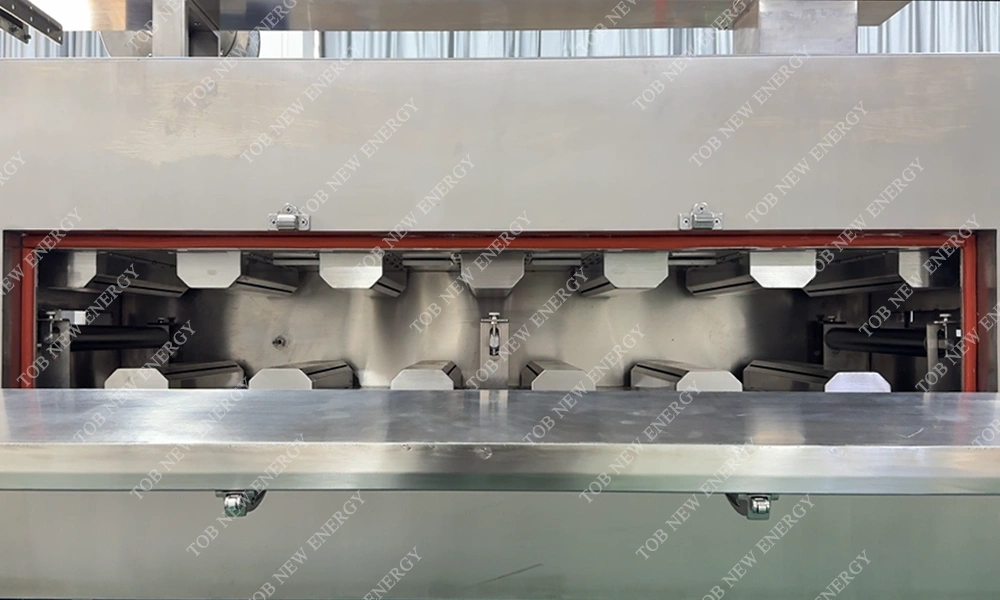

7) 热风式烘箱，上、下双面吹风，干燥效果优质；
8) 三辊转移式涂布，有较宽的涂布窗口；
9) 逗号刮刀计量，配合精密调节机构，获得高涂布精度；
10) 采用模拟信号控制功率发热，发热系统精度高，寿命长：
11) PLC控制，触摸屏操作，方便易用；*可选溶剂回收处理装置；

三.设备功能:

序号	项目	技术参数	备注
1.	适合体系	钒钠、磷酸铁锂、钴酸锂、锰酸锂、石墨、硅碳以及其它体系电池正、负极片涂布工艺
2.	涂布方式	连续涂布、间歇涂布	狭缝+转移涂布机
3.	涂布速度	1.5~3米/min左右	视烘干情况而定
4.	间隙涂布长度	涂层长度10~5000mm, 留白长度10~500mm
5.	双面间隙对齐	光电检测间隙自动追踪头尾间隙反面对齐
6.	运行基材厚度	铝箔（Al）：8～30um 铜箔(Cu)：6～30um
7.	辊面设计宽度	400 mm
8.	保证涂布宽度	350mm以内
9.	涂布辊，胶辊	Φ120mm
10.	刮辊	Φ100mm
11.	涂布精度	±3um
12.	涂布面密度	≦±1.5%，(含基材，不含边缘异常区域，取样测量标准见产品评估)
13.	适合浆料黏度	2000~12000 (mPas)
14.	单面涂布干厚度范围	20-200μm
15.	溶剂特性	油性溶剂NMP(s.g=1.033,b.p=204℃)
15.	溶剂特性	水性溶剂H2O/NMP(s.g=1.000,b.p=100℃)
16.	适合固含量范围	20~85%
17.	涂布尺寸精度(mm)	L≤±1、W≤±0.5	L：长度方向 W：宽度方向
18.	正反面对位精度(mm)	L≤±1、W≤±0.5	L：长度方向 W：宽度方向
19.	纠偏偏差	±0.3mm
20.	机器结构	机头，烘箱，机尾，分体式

在表格下面备注：联系我们获取完整的产品规格书。

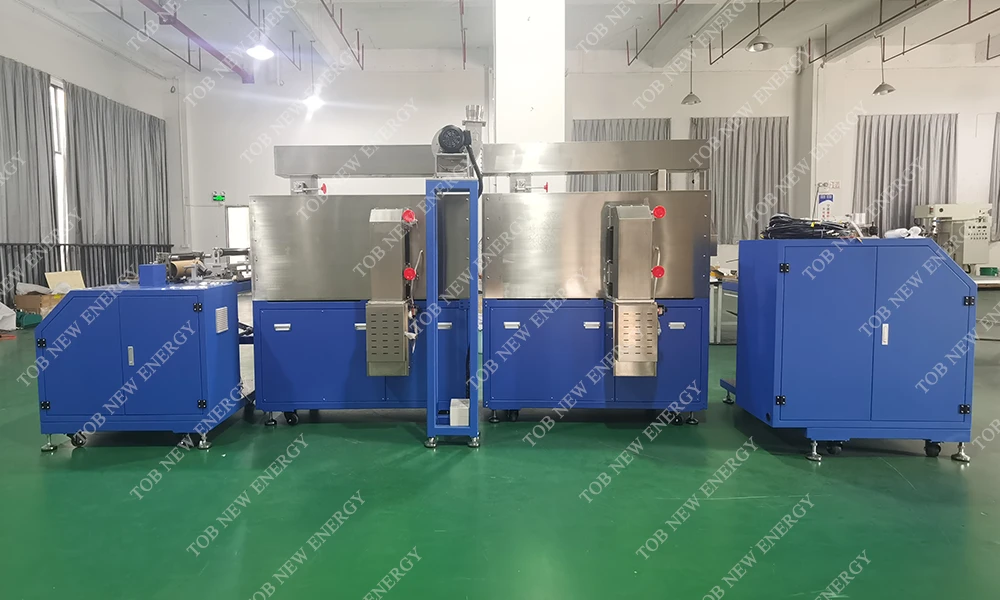

四.涂布设备外型尺寸及重量：尺寸L7000*W1200*H1800mm ,重量约：2000KG ,安装脚轮脚座.

五.硬件精度：

序号	项目	技术参数	备注
1.	刮刀	圆跳≤±1.5um，Ra0.4,直线度≤±1.5um
2.	涂辊（钢辊）	圆跳动≤±1.5um，Ra0.4直线度≤±1.5um
3.	胶辊	圆跳动≤10um，直线度≤10um
