圆柱锂电池半自动卷绕机

本机主要用于圆柱锂离子电池电芯的精密卷绕。工作过程如下:人工将正、负极片分别导入卷绕部,与隔膜隔叠,按工艺要求进行卷绕,自动贴付终止胶带,电芯自动下料。

  • 品牌:

    TOB
  • 货号:

    TOB-SJR-18650
  • 订购 (最小量):

    1 台
  • 付款:

    L/C,T/T
  • 原产地:

    中国
  • 发货港口:

    厦门
产品详细信息

圆柱锂电池半自动卷绕机 圆柱电芯精密卷绕


产品规格


1.设备功能描述:

本机主要用于圆柱锂离子电池电芯的精密卷绕。工作过程如下:人工将正、负极片分别导入卷绕部,与隔膜隔叠,按工艺要求进行卷绕,自动贴付终止胶带,电芯自动下料。

2.设备功能及特点:

1)采用单针对穿卷针结构。

2)人工导入极片、自动卷绕、自动换针、自动贴终止胶带及自动下料;

3)贴胶带采用横贴方式(终止胶带垂直于极耳),贴胶平整,贴胶位置可精准控制且不会将电芯拉紧;贴胶稳定可靠;

4)卷针卷绕卷速可调;

5)两卷隔膜主动放卷,张力近接开关控制技术,可在卷绕程中自动平滑调整张力;

6)具有极片粉尘清除装置;

7)隔膜外包收尾;

8)卷出的电芯无破损、抽芯及极片错位现象;

9)操作方便,调整及更换规格简单、快捷。

3.工艺流程:

本设备满足圆柱锂离子电池卷绕的工艺标准:即隔膜完全包裹负极片,负极片包裹正极片。

工艺流程如下:

1)隔膜预卷:采用齿刀工艺可节约预卷隔膜长度;

2)卷入负极:人工将负极片导入卷绕部;卷入正极:人工将正极片导入卷绕部;

3)卷绕;

4)移工位;

5)隔膜切断、贴终止胶及下料。

4.技术标准:

1)隔膜宽度:25-70mm 卷针规格:∮2.5-8mm,根据客户要求订做 ;极片宽度;24-69mm

2)材料规格要求(单位:mm)

材料

材料长度

材料宽度

材料厚度

内径

外径

正极片

1501000

28-73

0.1-0.2



负极片

1501000

28-73

0.1-0.2



隔膜

料卷

30-75

0.012-0.045

76.2

250

终止胶带

料卷

8-60

0.01-0.035

76.2

150

3)适用电芯外径(15MM-35MM)

4)设备能力:5~10/分钟(根据极片长度/宽度);

5)卷绕精度;在保证极片满足以下条件时:极片的宽度误差小于±0.2mm;极片的“S”弯曲误差小于±1mm/500mm;隔膜料卷塔形误差小于±0.2mm;卷绕精度可以满足:隔膜对齐误差小于±0.5mm;极片对齐误差小于±0.5mm;可实现负极包正极,隔膜包负极,成品切面的对齐度±0.5mm

6)合格率:≥98%(非设备因素除外)。

5.技术标准:



规格

备注

基本规格

输入电源

AC220V,1.5KVA,50HZ


压缩空气源

0.4-0.6MPa


设备的生产能力

5-10PCS/min


设备重量

500kg


设备尺寸

1450mm*1100mm*1150mm

(**)

不包含极片料槽伸出长度,单位:mm

卷针规格

1.8-6mm

配送一套,根据客户要求

机构规格

机架及安装板

1


卷针装置

1


极片供给装置

2


隔膜供给装置

2


粘胶装置

1


控制系统规格

PLC

PANASONIC

松下AFRX-HC60T

触摸屏

MCGS/IGERLON

7寸真色彩

卷绕电机

PANASONIC/YANKONG

松下伺服电机

张力电机

深圳研控/深圳立三

步进电机

传感器

PANASONIC/JYC/DFC


气动元件

AIRTAC/XINGZHEN/亚德客


报警系统

故障停止

故障提示

程序内置


一键式复位

附件

操作说明书

操作说明书1


备件

一套

见送货清单


产品图片

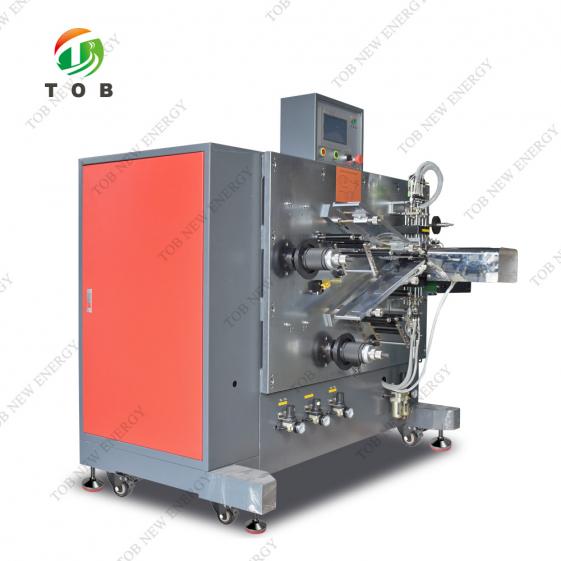

半自动卷绕机

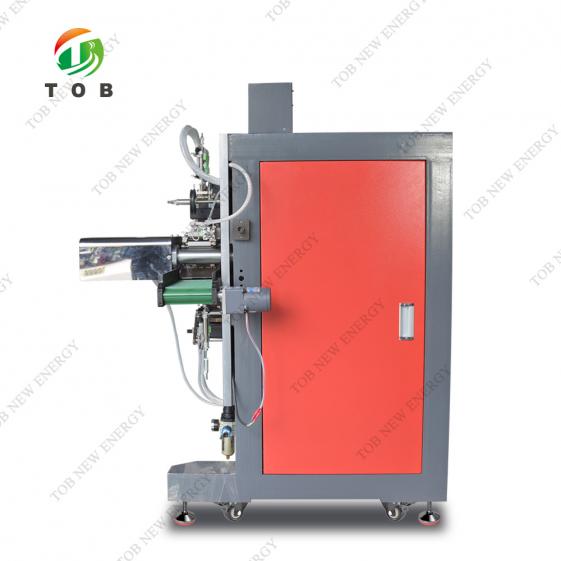

半自动卷绕机
