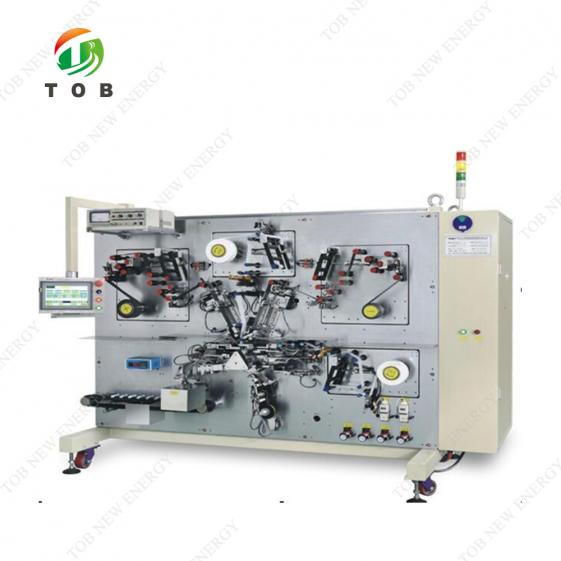

圆柱锂电池全自动卷绕机

圆柱锂电池全自动卷绕机

产品规格

1.设备功能描述（隔膜外包）：

本机主要用于圆柱锂离子电池电芯的卷绕。工作过程如下：正、负极片及隔膜主动放卷，分别经过张力控制、除尘装置及纠偏装置（有卷前纠偏功能），隔膜除静电功能，引入卷绕部并按工艺要求进行卷绕，贴付终止胶带。成品铰孔后自动下料，经短路检测及不良品剔除，将良品输送至收集台，实现全自动卷绕过程。

2.设备所需材料规格及要求：

1)材料规格单位：mm

注：(1)单个极片极耳个数≤2个；

(2)建议极耳采用通焊工艺，外露长度小于25mm；

(3)正极先入、负极先入两种方式可通过修改参数自由设定。

2)材料要求：

(1)极片涂布须均匀，长度及位置控制良好，碾压后波浪小于1mm，蛇形弯小于0.3mm/1000mm（以不影响卷绕精度为准）；

(2)极片须连续分切，宽度误差小于±0.05mm，料卷不可有明显塔型（不超过±1 mm），收卷张力均匀；

(3)极耳须平整，为防止误判，尽量避免碰弯；

(4)极耳焊接后不影响极片本身的厚度；

(5)终止胶带须收卷均匀，不可有明显塔型、褶皱、翘曲等现象；

(6)极片有接带或少极耳、亮点等不良，在卷料中以色标标识，以便人工检出不良品。

3.设备特点：

1)换工位采用伺服电机及分割器原理驱动转盘，定位准确，生产速度快；

2)卷针采用先进的双半针单侧拔针方式，可提升卷绕速度；

3)换针非常方便，卷针可以五分钟换好并正常生产；

4)卷绕所有部件改用滑轨式结构，间隙配合好；

5)可以适合做φ16-φ28尺寸，适用宽度在50-60mm之间，只需更换取料夹和变更参数即可，改机方便；

6)人机为滑动式，换料和操作更加方便和安全；

7)正、负极片、隔膜自动放卷及纠偏，张力通过比例阀控制，张力大小可以分段控制；

8)短路检测通过短路测试机构测试，测试和放电一次性完成，接触好，误判少，外加防护罩；

9)纠偏改为采用寻边纠偏，材料边缘检测的控制方法，设计更加合理，判断更加准确，纠偏速度快；

10)极片放卷及裁端部设有除尘装置；

11)终止胶带采用滚贴方式，不易褶皱；

12)采用机械手下料，皮带输送，避免电芯碰伤；

13)电器箱在卷机右侧，下料处与下工序流程衔接不受影响；

14)设备界面友好，操作简便，维护简单。

4.配套设施：
