圆柱电池单面自动点焊机

18650 26650 32650 圆柱电池派克单面自动点焊机

产品规格

设备功率：4KW，220V/380V 交流电输入，50HZ

使用气压; 0.4-0.8Mpa，无水无杂质

适合电芯范围：14500/18500/18650/18730/21700/26650/32700 电芯的串并组合，多并多串组合

适合生产电池组：电动工具电池，扭扭车电池，储能电池包，滑板车电池，电动车电池等

最大行程：X 轴 350MM，Y 轴 450MM，如需更大需定做

旋转角度：正负 45 度范围内设定

适合镍片宽度：成型镍片/凸点镍片(定制时确认）

适合镍片厚度：0.1MM---0.3MM（0.21—0.3MM 厚度镍片需开槽）

生产效率：大约 2000-2500PCS 电芯/小时

标配点焊机： -8000A 直流点焊电源，数量壹台，

点焊速度快（2-10ms） 焊点温度低

实时监控焊接（欠电流或炸火） 带焊接完成信号，节约焊接时间

可设置点焊规范焊接（正负极分别使用不同电流焊接） 电流过小或点焊过程中出现异常

机器自动报警并停止机器

焊机效果：焊接一致性非常好，焊点均匀，美观

三种点焊数据输入：

1)   （带旋转的机器，角度需人工输入）点阵输入法

2)   阵列输入法：

3)   U 盘导入法，把点焊数据储存到 U 盘，直接导入到机器，（U 盘 CAD 数据按单次导入到触摸屏，然后可批量从触摸屏导出到 U 盘，再一次性到入到其他机器使用）

点焊模具型号命名：中英文输入

显示界面：7 寸彩色触摸屏，可中英文显示

控制器件:5 轴高速 PLC 编程器，3 轴步进电机,1 轴 400W 伺服电机驱动电动焊头

镍带采用成型镍带，减少浪费

设备调试简单，易学易懂，换型号速度快（0-199 组数据可调用）

.焊头动力：伺服电动

成品电池治具：出厂附带 1 套绝缘电木治具（2 个）

设备自带故障报警，根据提示清除故障

设备外形尺寸：L900*W900*H1730MM

设备重量：200KG

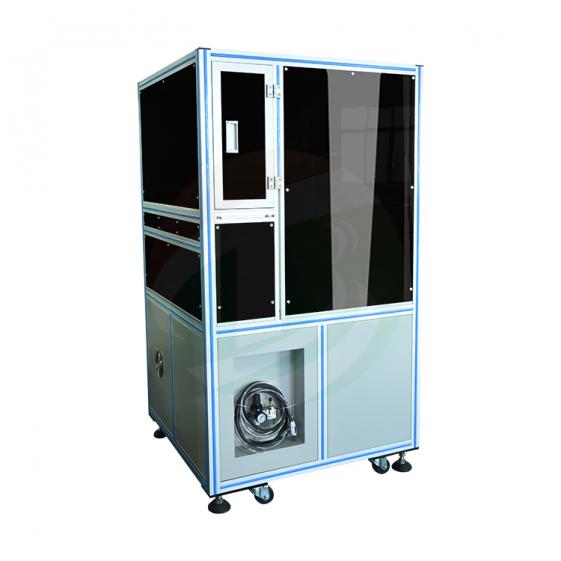

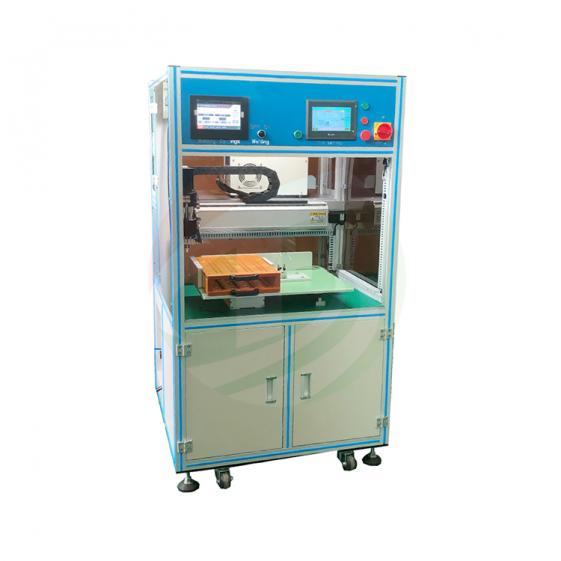

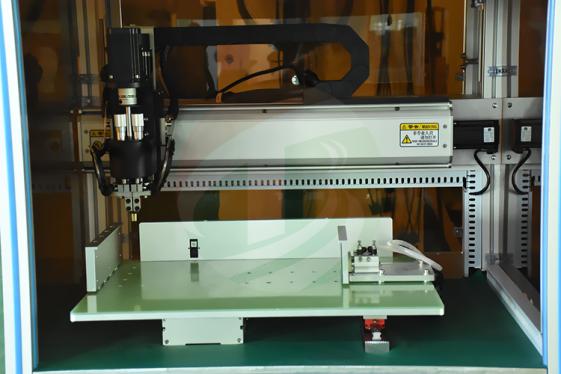

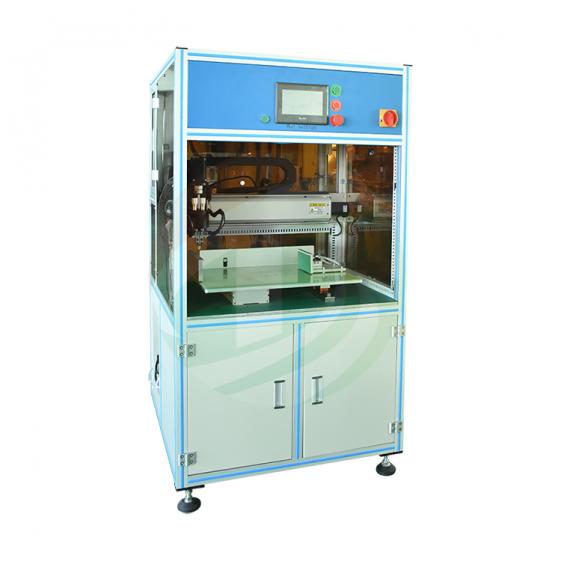

产品图片

焊接夹
