厦门圆柱夹具
产品规格
一、视图与尺寸标注
|
视图 |
标注数值 |
含义 |
|

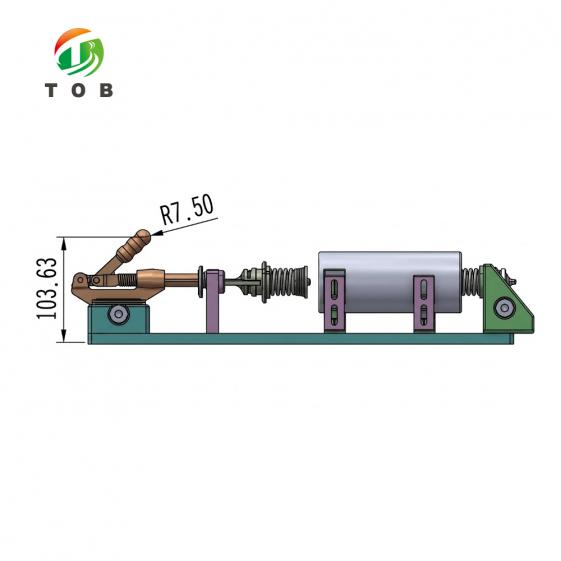

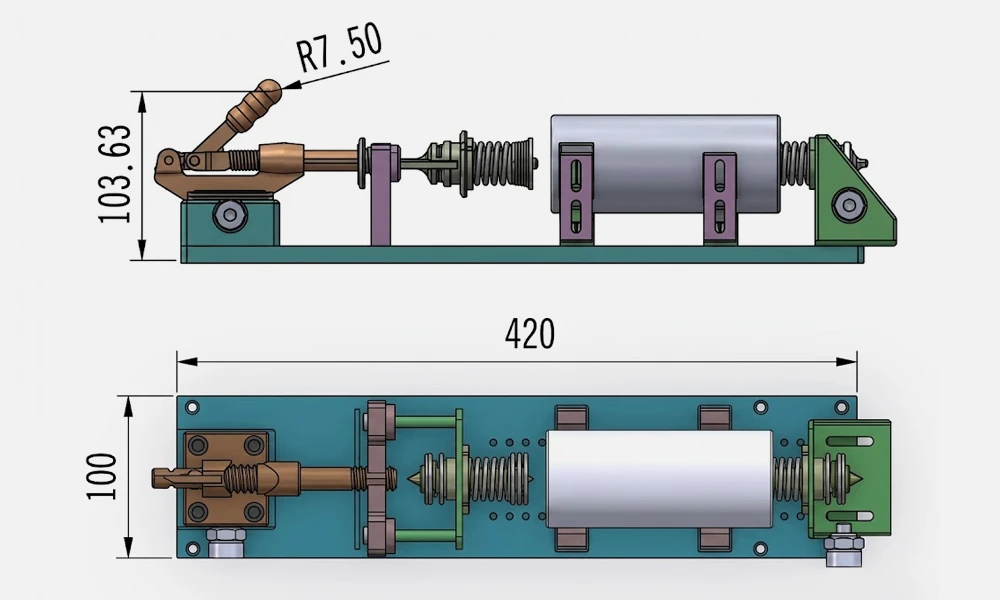

正视图 |
R7.50 |
顶部接触件端部圆弧半径 |
|
正视图 |
103.63 mm |
夹具前端高度（含顶部接触件至底座） |
|

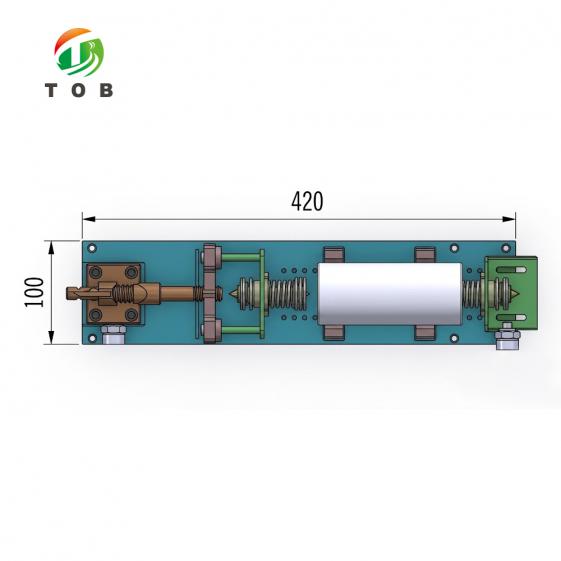

俯视图 |
420 mm |
夹具总长度 |
|
俯视图 |
100 mm |
夹具宽度（电池容纳区宽度） |
|

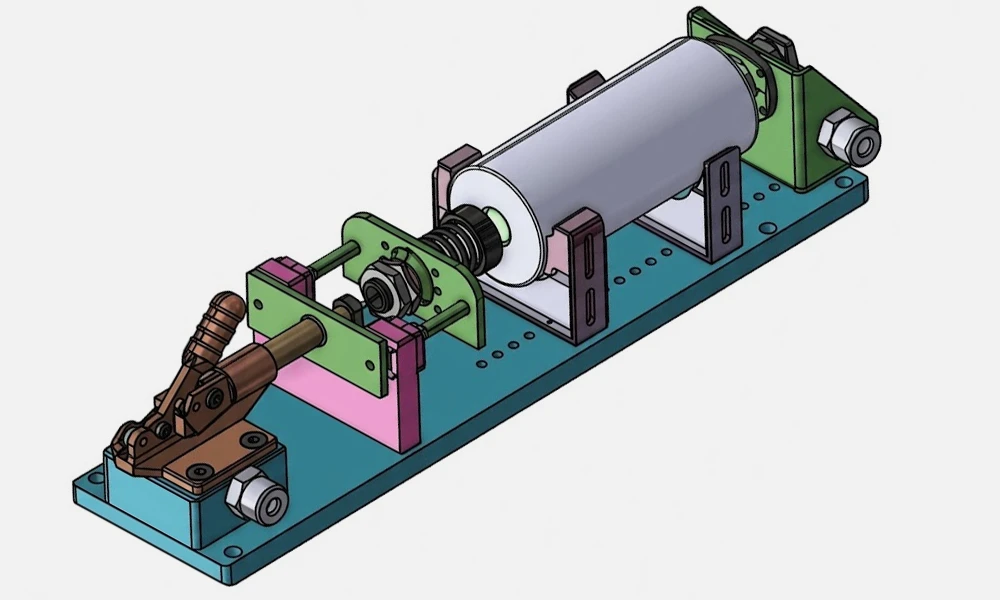

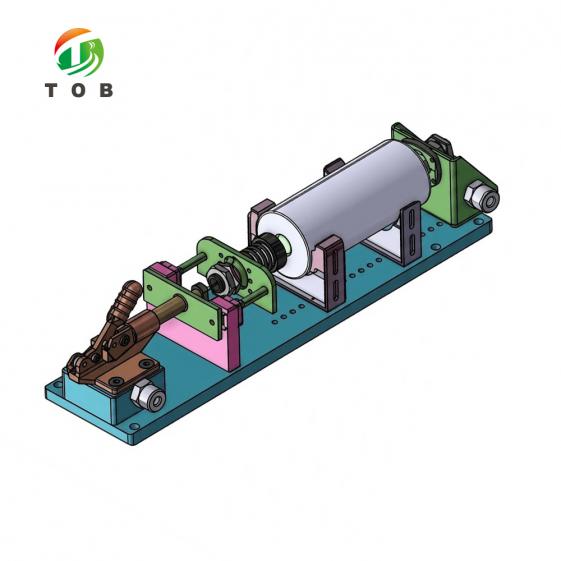

三维图 |
— |
整体结构示意：左端为顶针式接触机构，中部为电池夹持腔，右端为圆形连接端 |
二、兼容电池尺寸
|
参数 |
范围 |
说明 |
|
电池长度 |
85 – 140 mm |
圆柱电芯长度允许范围 |
|
电池直径 |
18 – 80 mm |
圆柱电芯直径允许范围 |
三、电流规格
|
项目 |
内容 |
|
常规电池型号 |
18650、26700、32700、4680 — 120 / 18650, 26700, 32700, 4680 — 120 |
|
电流规格 |
100 A、200 A、300 A |
产品图片
