双工位 对面操作手套箱

双工位,对面操作,集成有单柱净化单元,PLC 控制及触摸屏操作,真空泵,支架,一个封闭的箱体,带有倾斜的操作面和可拆卸的安全玻璃前窗. 在标准状况下,即 20℃恒温,一个标准大气压,99.999%的惰性气源,水氧指标小于 0.1 ppm


  • 品牌:

    TOB
  • 货号:

    TOB-GB-1220-F
  • 订购 (最小量):

    1台
  • 付款:

    L/C,T/T
  • 原产地:

    中国
  • 发货港口:

    厦门
产品详细信息

双工位 对面操作手套箱PLC 控制及触摸屏操作 用于锂电池实验室研究



产品规格


1.设备型号(TOB-GB-12201220mm*750mm*900mm)

单工位,单面操作,集成有单柱净化单元,PLC控制及触摸屏操作,真空泵,支架,一个封闭的箱体,带有倾斜的操作面和可拆卸的安全玻璃前窗.在标准状况下,即20℃恒温,一个标准大气压,99.999%的惰性气源,水氧指标小于1 ppm。

2.手套箱功能:

密闭循环:手套箱内的惰性气体经循环风机和净化器密闭循环,不断地除水除氧

自动控制再生:除水除氧材料可以再生,再生过程由程序控制

自动清洗:手套箱内的气氛置换通过自动控制的清洗阀门完成

箱体压力控制:手套箱内压力通过PLC自动控制,工作压力+/- 10mbar内可以自由设定,超出+/- 12mbar系统自动保护

真空泵自动控制:真空泵要求在系统需要时自动开启

3.主要组成和基本配置:

集成有封闭的箱体(带有倾斜的操作面和可拆卸的安全玻璃前窗)、过渡舱、循环净化单元(单柱)、PLC控制及触摸屏操作系统,真空系统、显示系统、支架等。

包括:

1个304不锈钢的箱体,耐酸,厚度3 mm

1个不锈钢制成的真空过渡室,直径360mm, 长度600mm,右侧

1个小的过渡室,直径150mm,长度300mm,右侧

1个带2个手套口的前窗

1副丁基橡胶手套

1套照明系统

1台高性能的循环风机

1台真空泵

1台有机溶剂吸附器

1 套PLC控制及触摸屏操作系统

3个盲板法兰

1个箱内电源接口

1套水分析仪

1套氧分析仪

1套除氢氟酸装置

1个支架脚轮

1个脚踏开关

4.关键部件来源

真空泵

EDWARDS(美国)

循环风机

DARGANG(台湾)

水分析仪

VTI(美国)

氧分析仪

VTI(美国)

压力传感器

HALSTRUP(德国)

净化材料

BASF、UOP(德国)(美国)

丁基手套

Ansell(美国)

电磁阀门

BURKET(德国)

管道接头

LEGRIS(法国)

PLC控制系统和触摸屏

SIEMENS(德国)

压力表

WIKA(德国)

集成阀座

定制

5. 主要参数:

水氧指标:小于1 ppm;

泄漏率:0.05vol%/h;

6. 技术指标:

手套箱箱体

箱体

材料:304不锈钢,厚度3mm

内表面:不锈钢

外表面 喷漆,白色

内部尺寸: 长度:1220mm,深度:750mm,高度:900mm

前窗

倾斜的视窗,透明钢化安全玻璃,厚度8 mm,贴保护膜

手套口

材料为铝质,O型圈密封

手套

丁基橡胶, 厚度0.4mm,直径8”,长度32”

过滤器

规格0.3微米,1个气体入口和1个气体出口

搁物架

不锈钢材料, 可调节高度

箱体照明

LED灯,安装在每块玻璃窗前上方

接口

备用接口3个,DN 40 KF,需要增加接口,可另外注明,

电源接口1个 (220V),功率:1.2kw

大过渡舱

过渡舱

尺寸:直径360mm,长度600mm

材料:304不锈钢

表面:内表面为抛光处理,外表面喷漆(白色)

附件

滑动托盘:304不锈钢

舱门:双门,阳极氧化铝材料,厚度10mm,竖直操作,带提升机构

压力表:模拟显示

控制

电磁阀触摸屏自动操作

小过渡舱

过渡舱

尺寸直径150mm,长度300mm,进入手套箱部分长度100 mm

材料:304不锈钢

表面:内表面为拉丝处理,外表面喷漆(白色)

附件

舱门:双门 带移动滑盘 压扣式开门方式

压力表:模拟显示

控制

手动阀手动操作

气体净化循环系统

净化柱

功能:气体密闭,除水、除氧

容器材料:304不锈钢

净化材料:铜触媒:5kg,分子筛:5 kg

净化能力:除氧:60L,除水:2Kg

水氧指标:小于1ppm

循环系统

工作气体:氮气、氩气、氦气

循环能力:集成风机流量90m³/h

再生

操作:PLC自动控制再生过程

再生气体:工作气体与氢气混合气体,(氢气5-10%)

真空泵

规格:8m³/h,旋片泵,带油雾过滤器,气振控制

阀门

主阀:DN 40 KF,电气动角阀

控制阀:电磁集成阀

控制系统

功能:包括自诊断、断电自启动特性,具有压力控制和自适应功能;自动控制、循环控制、密码保护;单元控制采用西门子PLC触摸屏。

压力控制: 控制箱体、过渡舱的压力,箱体工作压力+/- 10mbar内可以自由设定,超出+/- 12mbar系统自动保护;

脚踏板:  控制箱体压力,方便操作升压和降压

显示系统

采用西门子PLC触摸屏,显示运行状态,箱体压力、系统记录等

真空系统控制情况

真空泵,可手动或通过PLC启动,流量8m³/h,可对过渡舱抽真空,并保持箱体压力平衡,真空泵极限真空度≤2x10-1pa

手套箱选件

水分析仪

测量范围:0~500ppm铂电极结构(P2O5结构,可通过简单清洗达到出厂水平)应用范围广,尤其对于锂电制造及金属有机等用户,可以通过清洗再生程序恢复初始状态,避免了一次污染即报废的问题。

氧分析仪

测量范围:0~1000ppm

采用ZrO2传感器,避免了燃料电池寿命短,不能暴露在空气中的问题。


加大有机溶剂吸附器

尺寸:直径237mm,高度407mm,厚度0.3mm

材料:304不锈钢

填充9kg活性炭。与主循环管路相连,循环气体可先流经有机溶剂吸附器装置,吸收气体中的有机溶剂。手动球阀控制,可快速跟换吸附材料,并不会破坏循环气氛。

除HF装置

尺寸:直径237mm,高度407mm,厚度0.3mm

材料:304不锈钢

填充9kg氧化铝颗粒。与主循环管路相连,循环气体可先流经除HF装置,吸收气体中的HF。手动球阀控制,可快速跟换吸附材料,并不会破坏循环气氛。


验收标准

在标准状况下,即20C恒温,一个标准大气压,99.999%的惰性气源,并空箱运转下,水氧指标小于1 ppm。

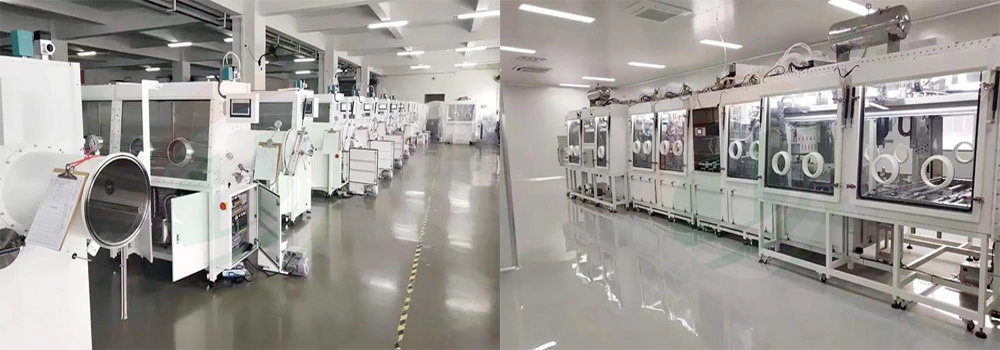

我们的工厂
