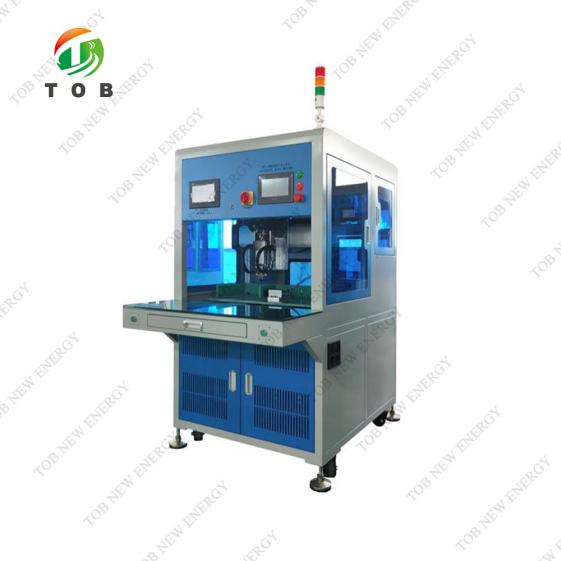

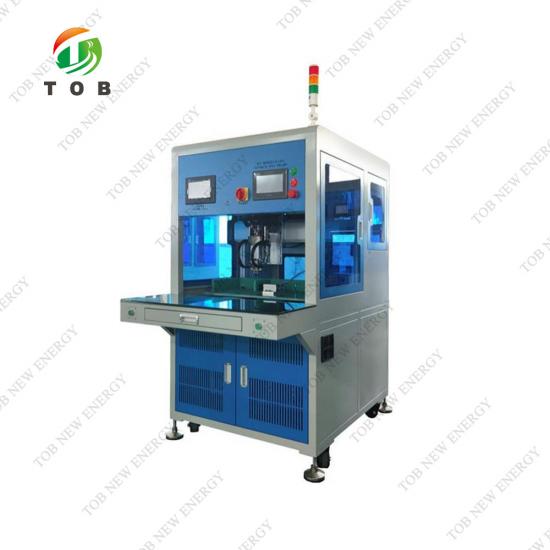

单面自动点焊机

单面自动点焊机

产品规格

自动焊接机，旋转焊头，可以焊接纯镍达0.3mm厚度

1.设备功率：4KW ，220V 交流电输入，50HZ

2.使用气压; 0.4-0.8Mpa ，无水无杂质

3.适合电芯范围： 14500/ 18500/ 18650/ 18730/21700/26650/32700 电芯的串并组合，多并多串组合

4 适合生产电池组： 电动工具电池，扭扭车电池，储能电池包，滑板车电池， 电动车电池等

5.最大行程：X 轴 350MM ，Y 轴 450MM ，如需更大需定做

6.旋转角度：正负 45 度范围内设定

7 .适合镍片宽度：成型镍片/凸点镍片(定制时确认)

8. 适合镍片厚度：0. 1MM---0.3MM   (0.21—0.3MM 厚度镍片需开槽或打凸点)，铜锡合金材质需开工字型槽并打凸点焊接。

9. 生产效率：大约 1500-2000PCS 电芯/小时

10.标配点焊机：

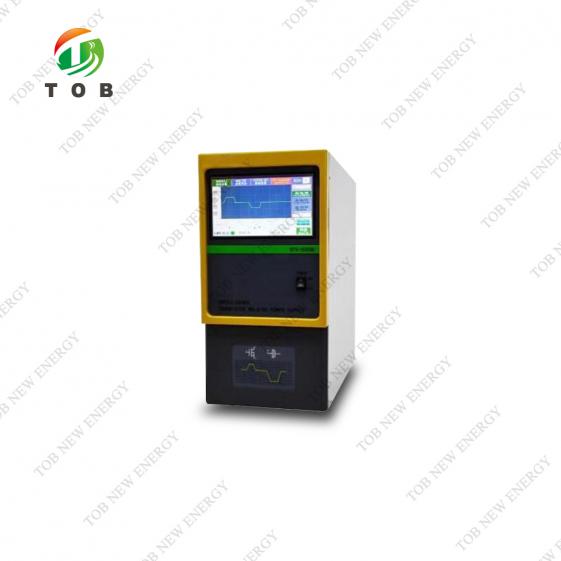

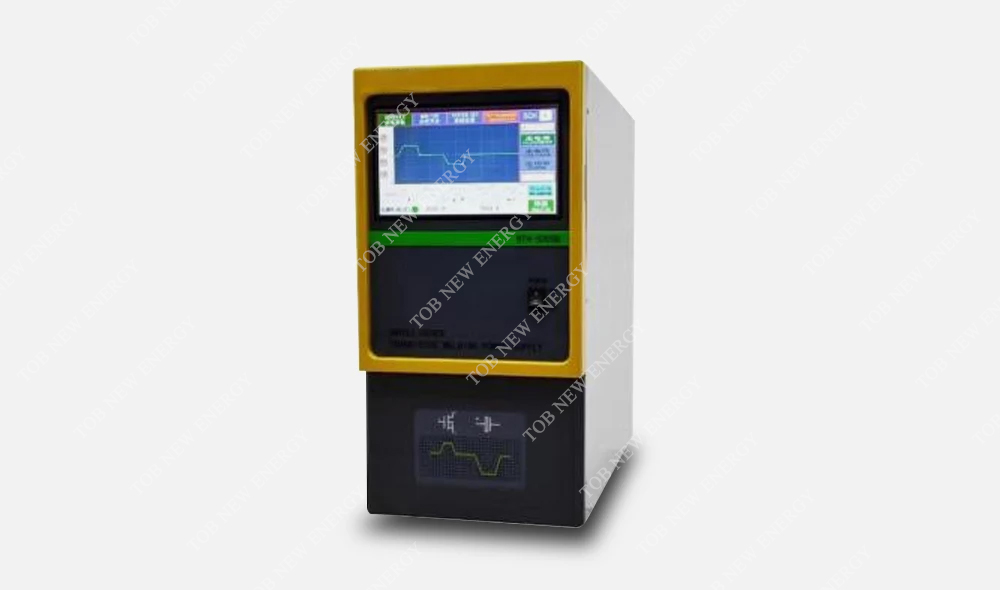

1. BHT- 10000A 晶体管点焊电源，数量壹台，点焊速度快(2- 10ms)
2. 焊点温度低
3. 实时监控焊接 (欠电流或炸火)
4. 带焊接完成信号，节约焊接时间
5. 可设置点焊规范焊接 (正负极分别使用不同电流焊接)
6. 电流过小或点焊过程中出现异常
7. 机器自动报警并停止机器

11 ．焊机效果：焊接一致性非常好，焊点均匀，美观

12.  三种点焊数据输入： (带旋转的机器，角度需人工输入)

1. 点阵输入法
2. 阵列输入法
3. U 盘导入法，把点焊数据储存到 U 盘，直接导入到机器， (U 盘 CAD 数据按单次导入到触摸屏，然后可批量从触摸屏导出到 U 盘，再一次性到入到其他机器使用)

13.  点焊模具型号命名： 中英文输入

14.显示界面：7 寸彩色触摸屏，可中英文显示

15.控制器件:5 轴高速 PLC 编程器，4轴伺服电机

16.镍带采用成型镍带，减少浪费

17. 设备调试简单，易学易懂，换型号速度快 (0- 199 组数据可调用)

18.焊头动力：伺服电动，带旋转功能

19.配水冷机，焊头带水冷系统

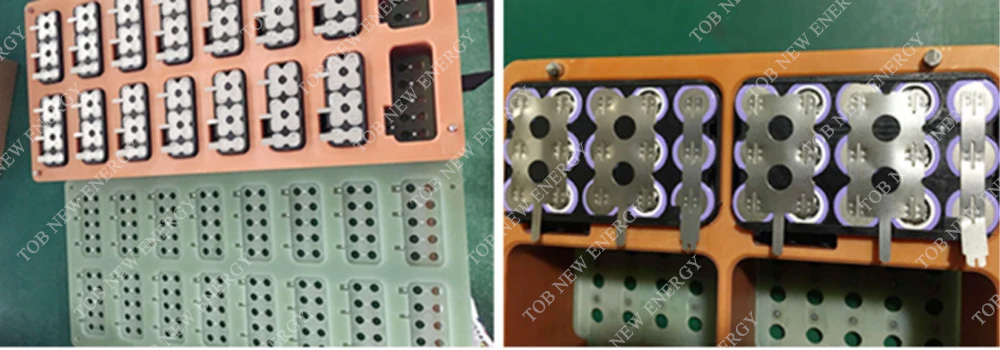

20.成品电池治具： 出厂附带 1 套绝缘电木治具 (2 个)

21. 本公司产品保修期为贰年

22. 设备自带故障报警，根据提示清除故障

23.设备外形尺寸：L900*W900*H1730MM

24.设备重量：380KG

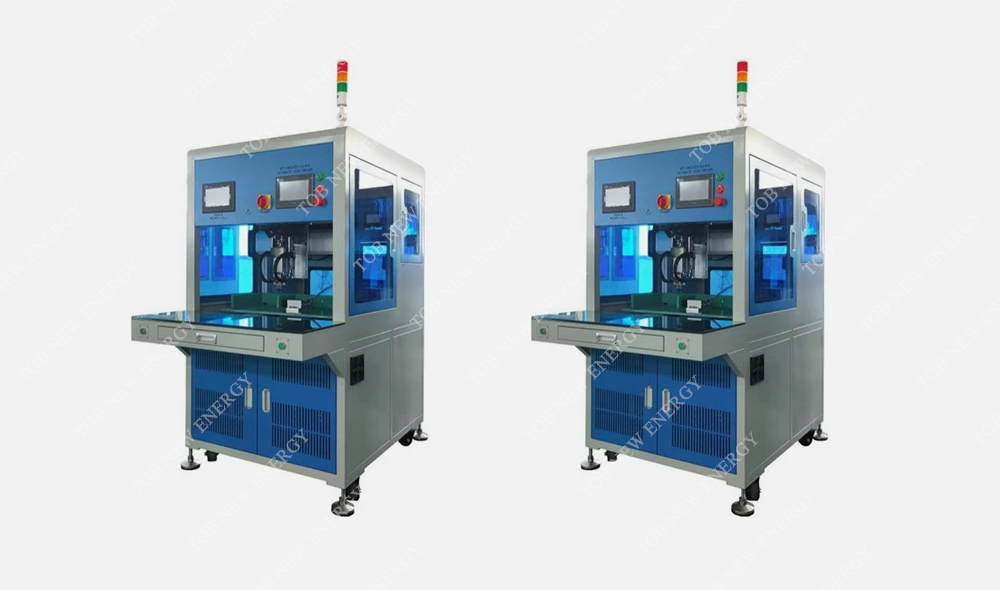

产品图片
