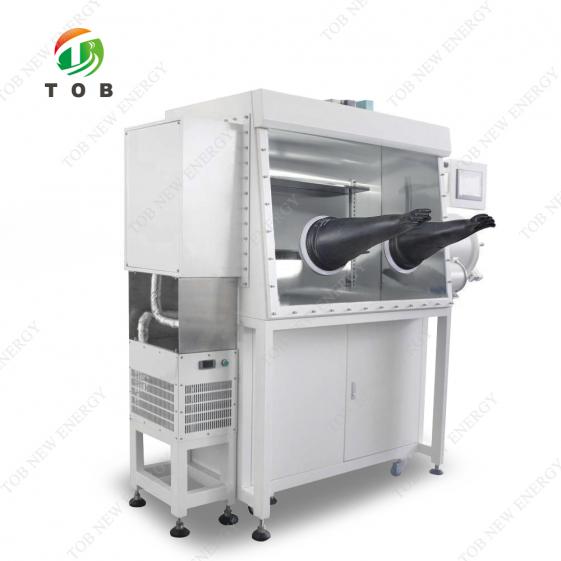

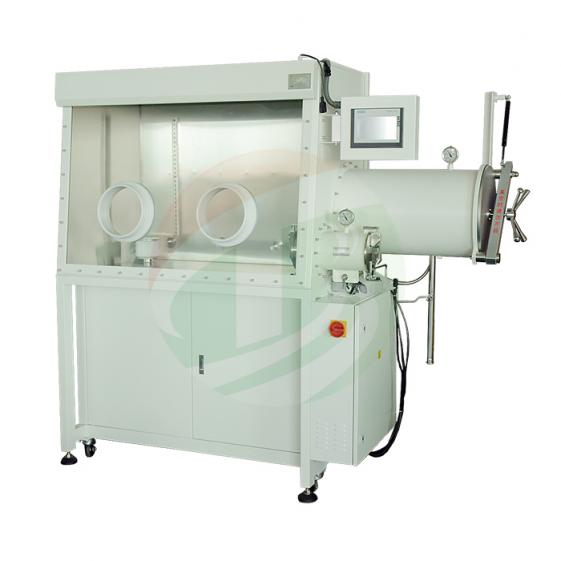

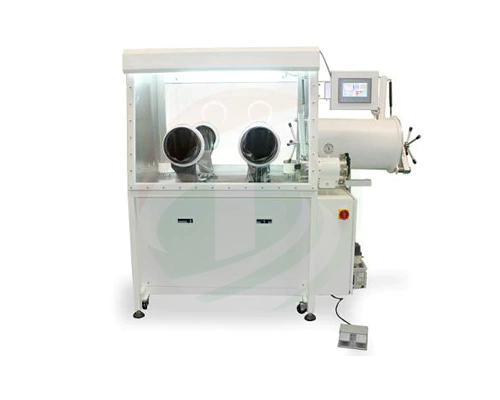

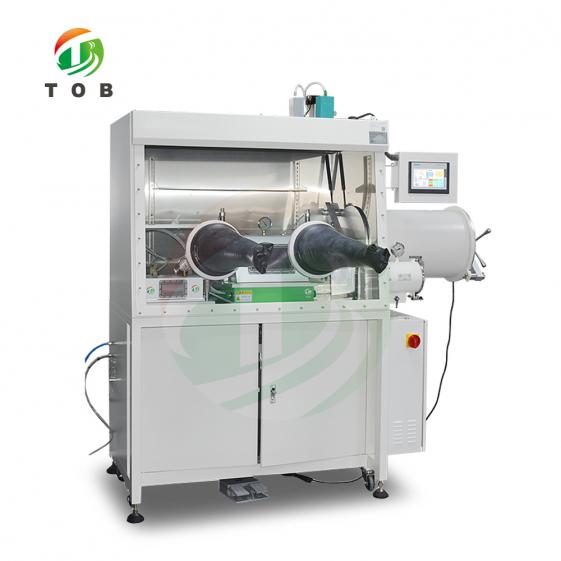

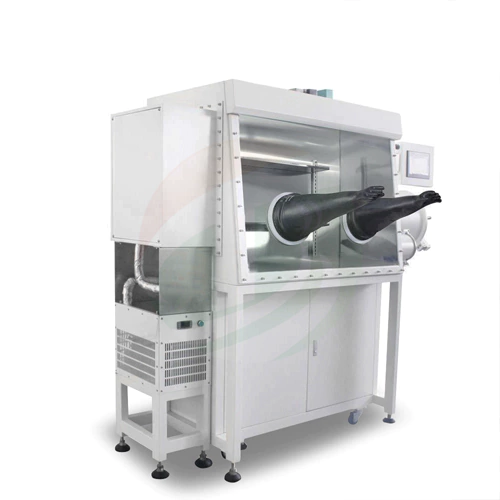

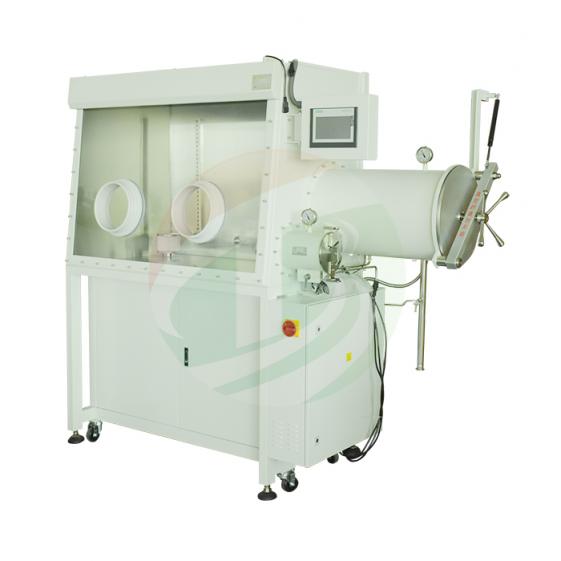

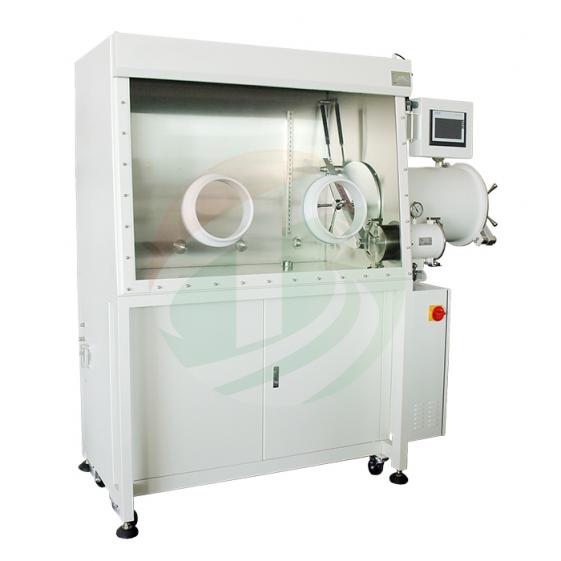

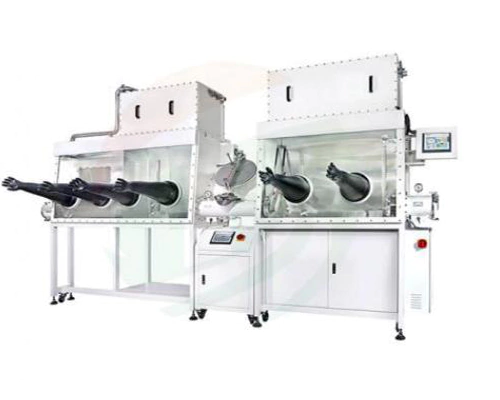

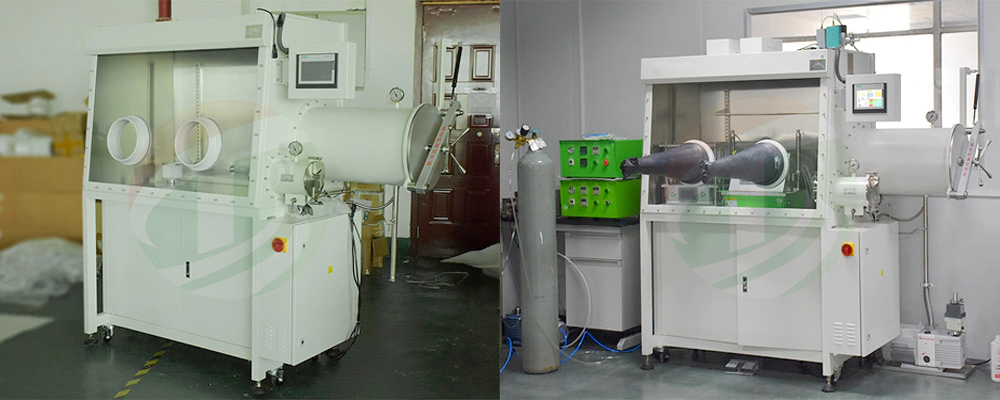

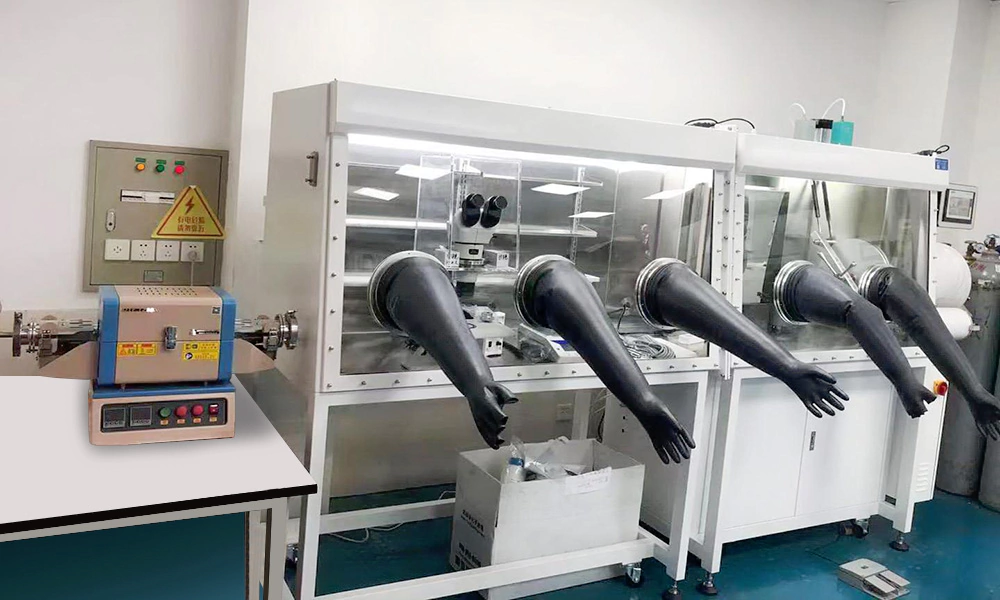

单工位 单面操作手套箱

真空泵

EDWARDS（美国）

循环风机

DARGANG（台湾）

水分析仪

VTI（美国）

氧分析仪

VTI（美国）

压力传感器

HALSTRUP（德国）

净化材料

BASF、UOP（德国）（美国）

丁基手套

Ansell（美国）

电磁阀门

BURKET（德国）

管道接头

LEGRIS（法国）

PLC控制系统和触摸屏

SIEMENS（德国）

压力表

WIKA（德国）

集成阀座

定制

手套箱箱体

箱体

材料：304 不锈钢，厚度 3mm

内表面：不锈钢

外表面： 喷漆，白色

内部尺寸：  长度： 1220mm ，深度：750mm，高度： 900mm

前窗

倾斜的视窗，透明钢化安全玻璃，厚度8 mm，贴保护膜

手套口

材料为铝质，O型圈密封

手套

丁基橡胶， 厚度0.4mm ，直径 8”，长度32”

过滤器

规格 0.3 微米，1个气体入口和1个气体出口

搁物架

不锈钢材料， 可调节高度

箱体照明

LED灯，安装在每块玻璃窗前上方

接口

备用接口3个， DN 40 KF，需要增加接口，可另外注明，

电源接口 1 个 （220V），功率：1.2kw

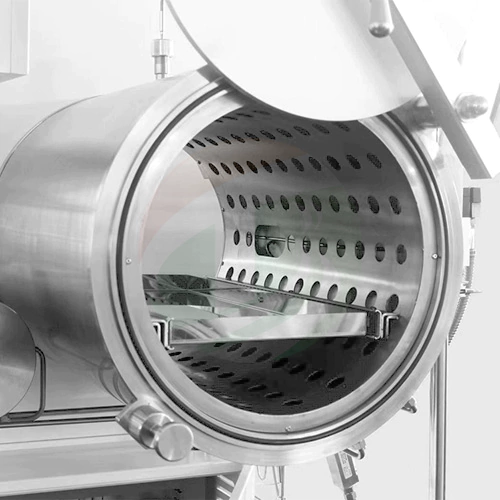

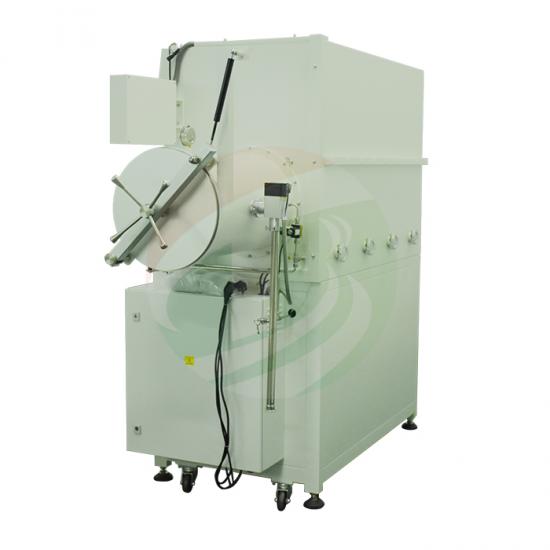

大过渡舱

过渡舱

尺寸：直径 360mm,长度 600mm

材料：304不锈钢

表面：内表面为抛光处理，外表面喷漆（白色）

附件

滑动托盘：304不锈钢

舱门：双门，阳极氧化铝材料，厚度 10mm，竖直操作，带提升机构

压力表：模拟显示

控制

电磁阀触摸屏自动操作

小过渡舱

过渡舱

尺寸直径 150mm，长度300mm，进入手套箱部分长度100 mm

材料：304 不锈钢

表面：内表面为拉丝处理，外表面喷漆（白色）

附件

舱门：双门  带移动滑盘  压扣式开门方式

压力表：模拟显示

控制

手动阀手动操作

气体净化循环系统

净化柱

功能：气体密闭，除水、除氧

容器材料：304不锈钢

净化材料：铜触媒：5kg ，分子筛：5 kg

净化能力：除氧：60L ，除水：2Kg

水氧指标：小于1ppm

循环系统

工作气体：氮气、氩气、氦气

循环能力：集成风机流量90m³/h

再生

操作：PLC自动控制再生过程

再生气体：工作气体与氢气混合气体，(氢气5-10%)

真空泵

规格：12m³/h，旋片泵，带油雾过滤器 ，气振控制

阀门

主阀：DN 40 KF ，电气动角阀

控制阀：电磁集成阀

控制系统

功能：包括自诊断、断电自启动特性，具有压力控制和自适应功能；自动控制、循环控制、密码保护；单元控制采用西门子PLC触摸屏。

压力控制： 控制箱体、过渡舱的压力，箱体工作压力+/- 10mbar内可以自由设定，超出+/- 12mbar系统自动保护；

脚踏板：   控制箱体压力，方便操作升压和降压

显示系统

采用西门子PLC 触摸屏，显示运行状态，箱体压力、系统记录等

真空系统控制情况

真空泵，可手动或通过PLC启动，流量8m³/h，可对过渡舱抽真空，并保持箱体压力平衡，真空泵极限真空度≤2x10-1pa

手套箱选件

水分析仪

测量范围：0～500ppm铂电极结构（P2O5结构，可通过简单清洗达到出厂水平）应用范围广，尤其对于锂电制造及金属有机等用户，可以通过清洗再生程序恢复初始状态，避免了一次污染即报废的问题。

氧分析仪

测量范围： 0～1000ppm

采用ZrO2传感器，避免了燃料电池寿命短，不能暴露在空气中的问题。

加大有机溶剂吸附器

尺寸：直径237mm，高度407mm，厚度0.3mm

材料：304不锈钢

填充9kg活性炭。与主循环管路相连，循环气体可先流经有机溶剂吸附器装置，吸收气体中的有机溶剂。手动球阀控制，可快速跟换吸附材料，并不会破坏循环气氛。

除HF装置

尺寸：直径237mm，高度407mm，厚度0.3mm

材料：304不锈钢

填充9kg氧化铝颗粒。与主循环管路相连，循环气体可先流经除HF装置，吸收气体中的HF。手动球阀控制，可快速跟换吸附材料，并不会破坏循环气氛。

验收标准

在标准状况下，即20C恒温，一个标准大气压，99.999%的惰性气源，并空箱运转下，水氧指标小于1 ppm。
