本设备主要用于切割动力锂电池极片外形。
人工把极片放到定位平台摆放好位置，真空自动将极片吸附平稳，人工启动按钮，机械手自动移动极片到激光切割位置，激光机自动切割所需外形极片，机械手将极片移载回到人工位，人工将极片取走。
品牌:
TOB货号:
TOB-J300D-SD订购 (最小量):
1台付款:
L/C,T/T原产地:
中国发货港口:

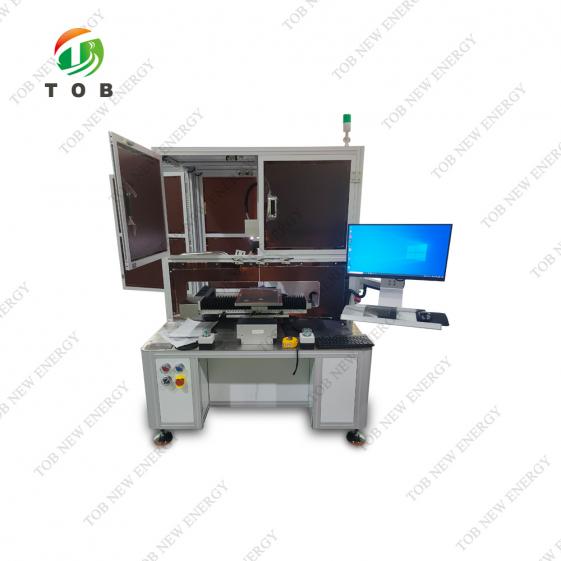

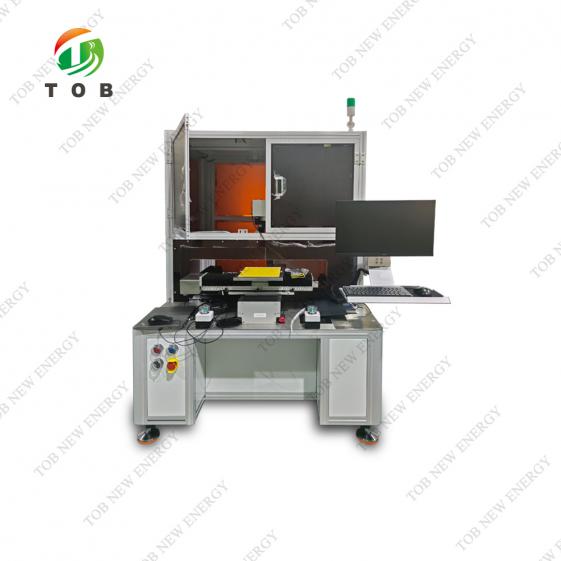

厦门半自动极片激光切割机
产品规格
人工把极片放到定位平台摆放好位置，真空自动将极片吸附平稳，人工启动按钮，机械手自动移动极片到激光切割位置，激光机自动切割所需外形极片，机械手将极片移载回到人工位，人工将极片取走。
1.3 设备特点
1) 本设备适用于小试验线生产，占地面积小，成本低
2) 软件操作简单，图形化界面设计，动态仿真操作，快速换型，更改相应的参数即可

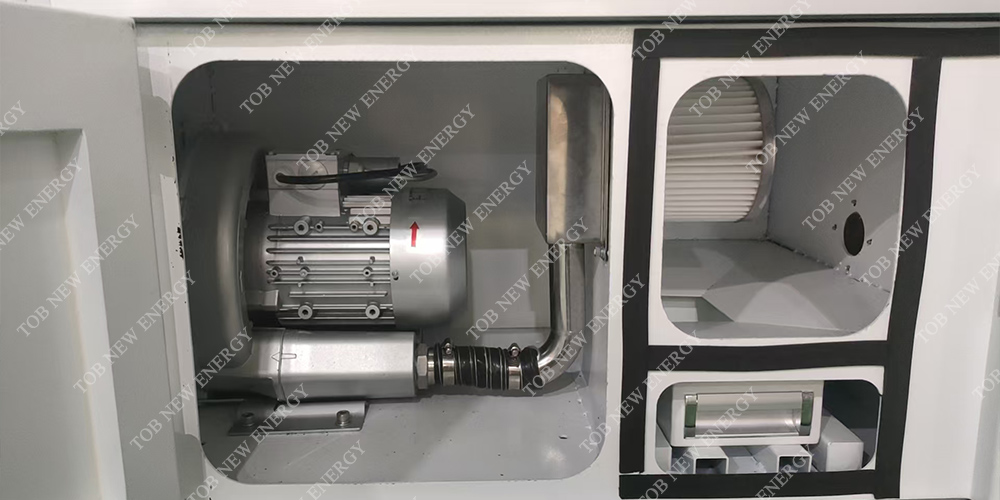

3) 激光切割区域做防尘保护，独立集尘回收箱，能够将激光切割产生的粉尘集中回收，不会污染极片表面
4) 高速连续光纤激光器，激光器功率稳定性＜2%，自主研发高速振镜
5) 机械手采用伺服电机驱动高精度丝杆传动，保证高精度、高速度
|
序列 |
项目 |
参数 |
|
1 |
来料最大尺寸 |
300mm*300mm（包含极耳） |
|
2 |
来料最小尺寸 |
50mm*50mm（包含极耳） |
|
3 |
来料厚度尺寸 |
60-250um（正极需要切陶瓷层） |
|
来料尺寸精度 |
±1mm |
|
激光切割路径
|
|
序列 |
项目 |
参数 |
备注 |
|
1 |
极片长度 |
50-300mm（包含极耳） |
|
|
2 |
极片宽度 |
50-300mm（包含极耳） |
|
|
3 |
激光切割速度 |
≥200mm/s |
|
|
4 |
极片尺寸精度 |
±0.2mm |
|
|
5 |
溶珠 |
≤10um |
|
|
6 |
热影响区 |
≤120um |
|
|
7 |
漏金属 |
≤50um |
|
|
8 |
设备噪音 |
≤75 db（距离机器1M处） |
|
|
9 |
设备电源 |
AC380V±5%,三相50Hz |
|
|
10 |
设备气源 |
压缩空气0.5-0.6Mpa |
|
|
11 |
设备尺寸 |
约1200×1200×1700（主体) |
|
|
12 |
外观颜色 |
标准暖灰色1C,如客户要求，需提供色卡 |
|
|
13 |
设备重量 |
约500Kg |
|
|
14 |
产品合格率 |
≥99.5 % |
|
|
15 |
设备嫁动率 |
≥95% |
|
|
16 |
适应环境温度 |
0-50 C° |
|

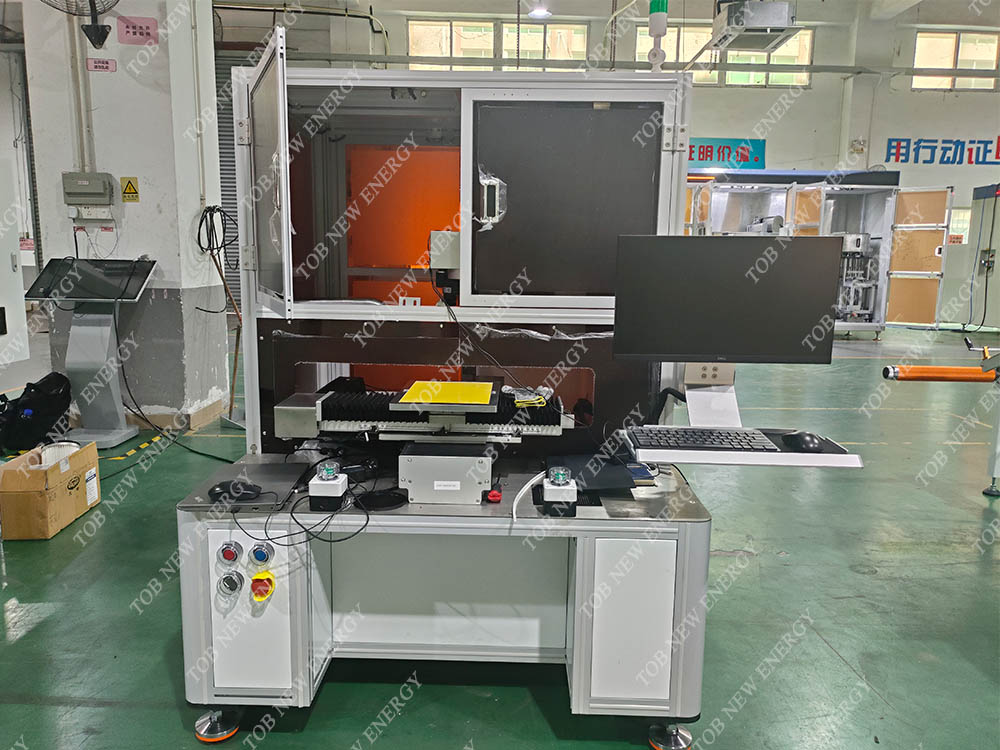

产品图片
