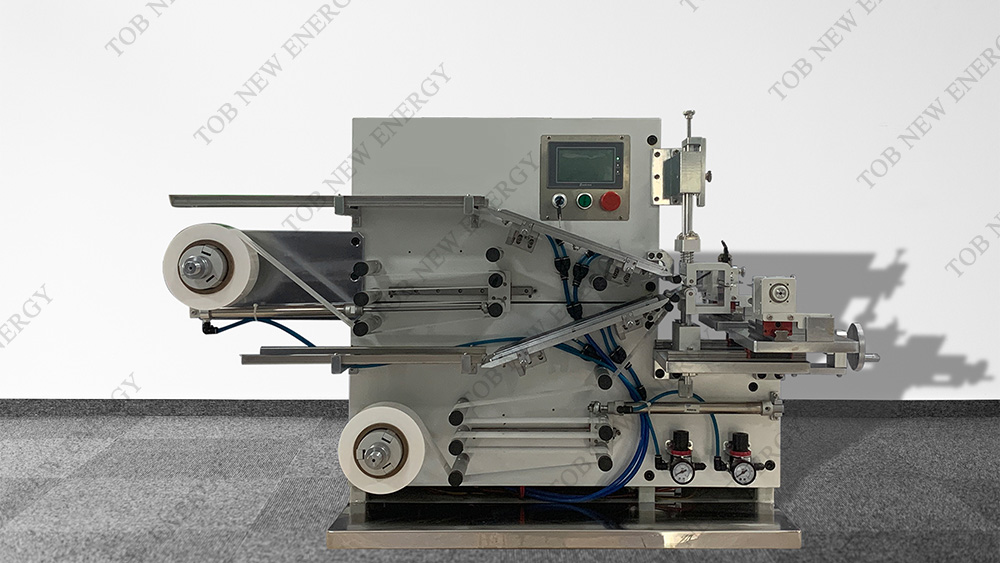

半自动圆柱形 方形锂离子电池卷绕机

该设备应用于圆型或方型锂离子电池的半自动卷绕机,通过更换卷针组件可以分别适应圆型和方型电池的卷绕。

  • 品牌:

    TOB
  • 货号:

    TOB-SAW-LB17C
  • 订购 (最小量):

    1 台
  • 付款:

    L/C,T/T
  • 原产地:

    中国
  • 发货港口:

    厦门
产品详细信息

半自动圆柱形 方形锂离子电池卷绕机


产品规格


1.用途:

该设备应用于圆型或方型锂离子电池的半自动卷绕机,通过更换卷针组件可以分别适应圆型和方型电池的卷绕,包括人工上极片、自动抽针、自动卷绕,然后人工贴胶纸及下料。

2.特点:

适用于油性极片、水性极片及各种隔膜;

上料槽(导板)的宽度可调节,单边可调;

卷绕轴采用步进电机驱动,使卷绕速度恒定;

卷绕过程中的极片张力、隔膜张力相对恒定,卷绕的电芯张力一致性和极片、隔膜的位置一致性好;有利于提高电芯容量及内阻均匀率;

隔膜连续,减少卷绕过程中的人为接触,减少电芯内部短路和自放电的特点;

设备稳定,效率高;

人性化设计,操作简单。

设备重量:约200kg,以实际重量为准,控制总重与承重面积之比≤500kg/m2。

3.设备参数:

项目

参数

备注

卷绕精度

≤0.5mm


控制参数设置

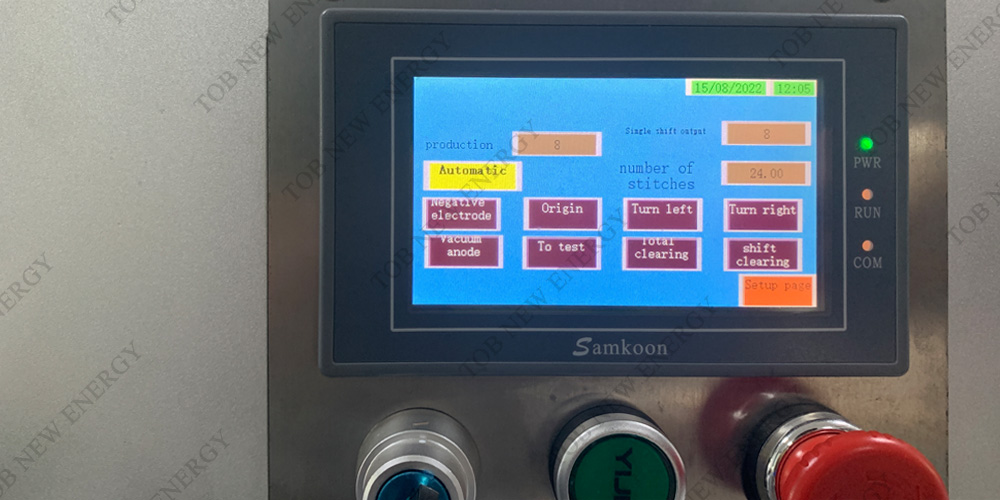

触摸屏操作界面,工作参数可设定


极片进入方式

先入正极后人负极或先入负极后入正极

根据工艺要求选择

外包结尾方式

隔膜外包或极片外包

根据工艺要求选择

卷针

Φ3.5-φ5mm(圆型)

组合宽带38-60(方型)


生产节拍

5-7ppm (圆型)

3-5PPM (方型)

以极片长750mm为标准;具体时间节拍与极片长度、工人操作熟练程度及极片质量有关

合格率

≥98%


稼动率

≥95%


设备外观颜色

国际标准暖灰1C

或由客户指定

操作界面

中文


设备噪音

80dB(材料原因除外,如胶带剥离的声音)

距离设备1m测量

设备铭牌

包含设备名称、型号、电源、出厂编号等


安全标准

参考GB 5226.1

机械/电气及防护安全要求

4.设备使用环境:

压缩空气

0.4 ~ 0.8Mpa,流量50L/min

环境温度

20 ~ 35℃

相对湿度

5 ~ 55%HR

环境洁净度

不低于10万级,现场无腐蚀性气体、液体、爆炸性气体

电源

AC220V,单相

电压波动

小于±10%

电源功率

1.0KVA

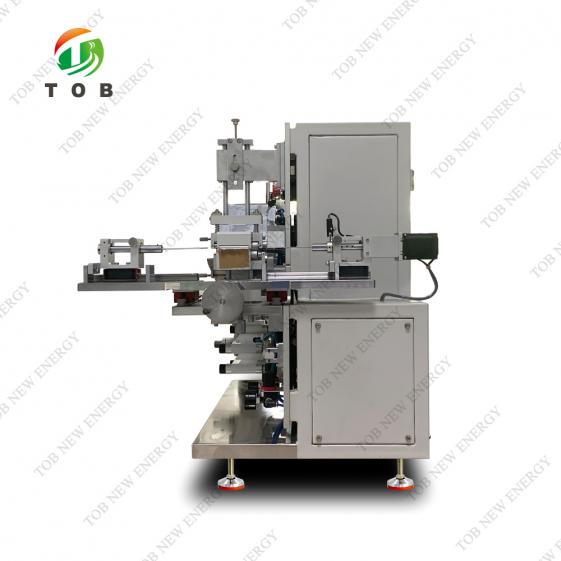

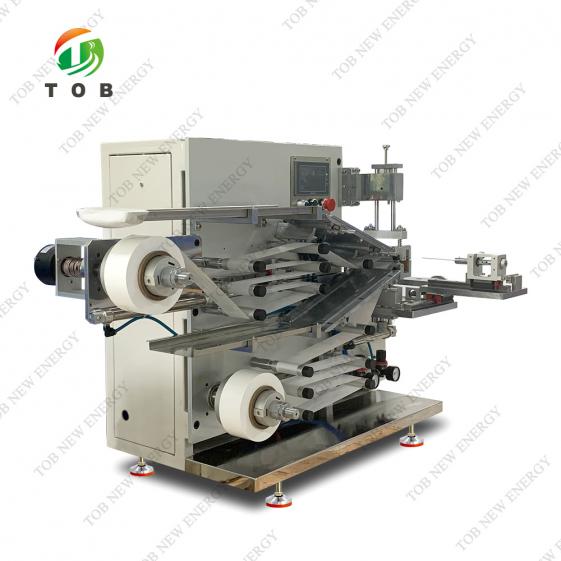

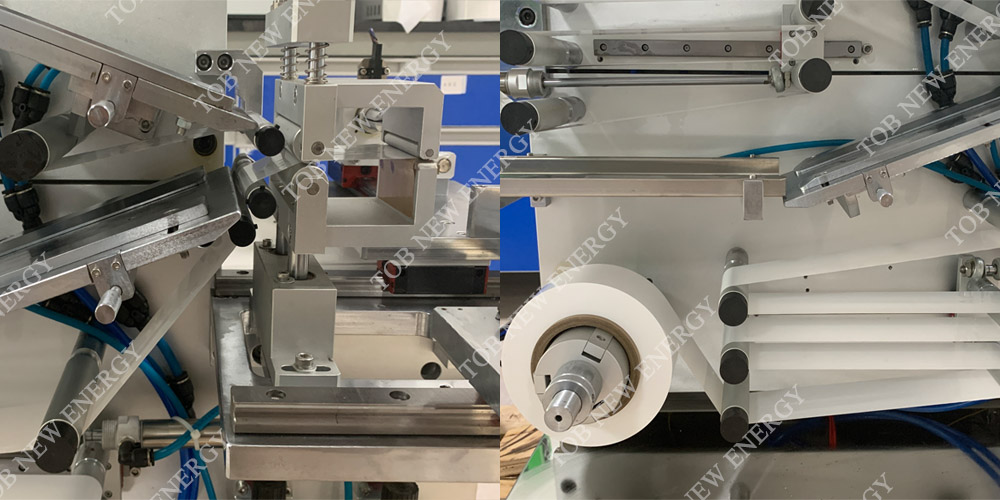

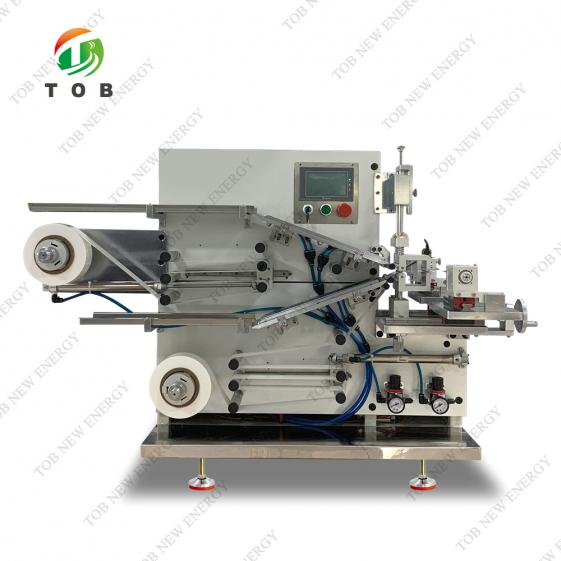

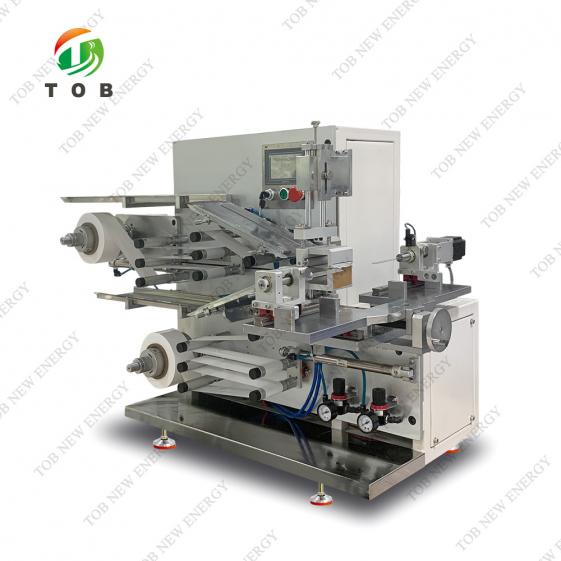

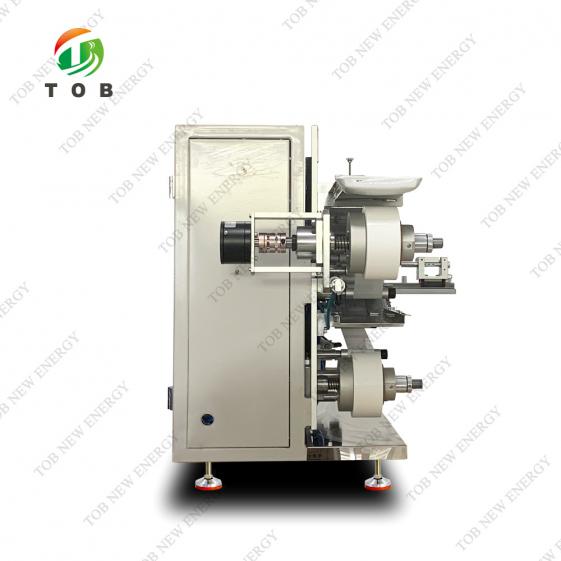

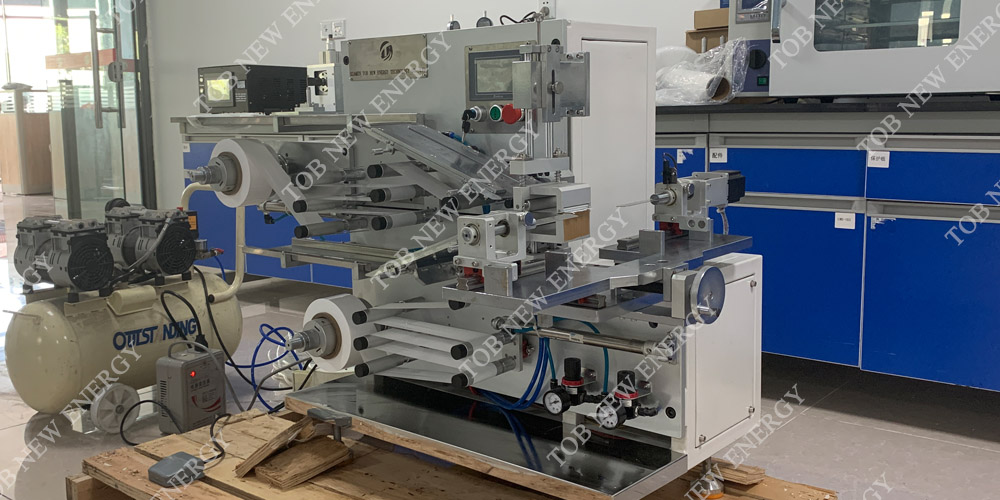

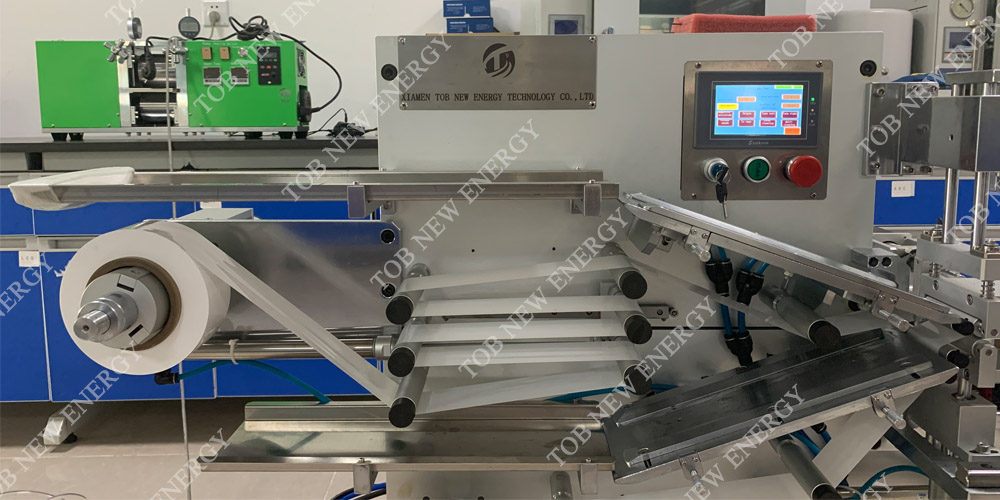

产品图片


卷绕机


卷绕设备


半自动卷绕机


电池卷绕机


圆柱电池卷绕机
