本产品适用于电池正、负极片的五金模切成型。该设备配置凹凸五金模具，采用精密刀具进行精确裁切。可根据客户要求提供各种形状的模具实现不同尺寸电池极片的成型。
品牌:
TOB货号:
TOB-DCM-150订购 (最小量):
1台付款:
L/C,T/T原产地:
中国发货港口:
厦门五金极片模切机
产品规格
1.产品简介：
本产品适用于电池正、负极片的五金模切成型。该设备配置凹凸五金模具，采用精密刀具进行精确裁切。可根据客户要求提供各种形状的模具实现不同尺寸电池极片的成型。
2.主要特点：
*精密导向装置，凹凸五金模具实现模切；
*精密模具，长寿命，毛刺小，冲切尺寸稳定；
*配套长寿命精密刀模，实现极片裁切；
*设备进料口有安全保护光幕，双启动按钮操作十分安全；
*外观精致，钣金采用立体几何设计，简洁美观；
*模具拆卸和安装方便；操作简便、安全可靠、体积小；
3.工作过程说明：
将极片放入模切位置，然后按双按钮启动，气缸驱动五金模切刀组下行自动将极片裁切成型，取出极片即完成。
4.技术参数：
|
模具冲模材料 |
SKD11 |
|
裁切精度 |
毛刺≤12μm，边沿无塌陷 |
|
寿命 |
100万次以上(保证毛刺水平的情况下)，可修磨10次 |
|
最大冲切尺寸 |
Max. L120*W100mm可根据客户要求设计 |
|
冲切效率 |
5次/分钟 |
|
气缸最大压力 |
300kg |
|
模切行程 |
40mm |
|
电源 |
220V/50Hz |
|
功率 |
0.1KW |
|
压缩空气 |
0.5Mpa～0.8 Mpa |
|
外形尺寸 |
L480xW420xH630mm |
|
设备重量 |
110kg |
|
具有安全保护光幕，双启动按钮安全 |
|
|
采用红外线定位装置，准确方便极片的定位模切 |
|

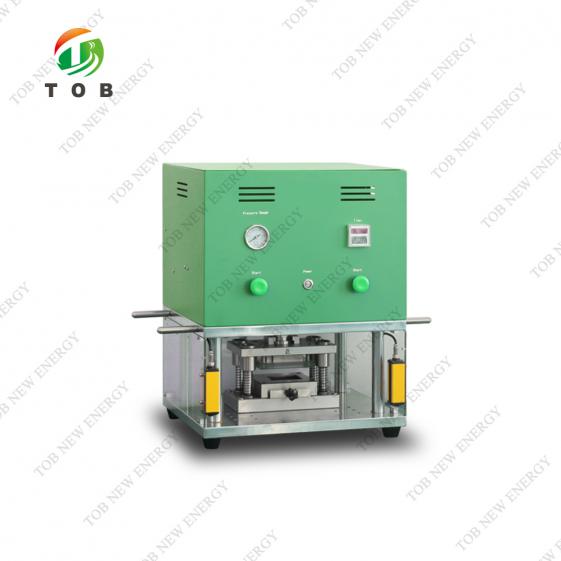

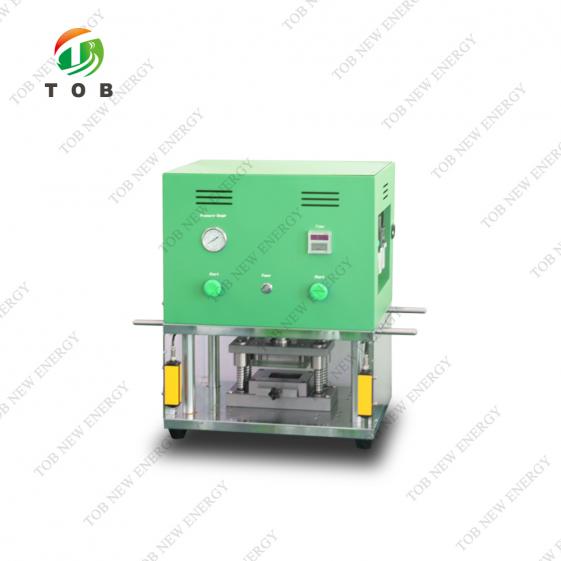

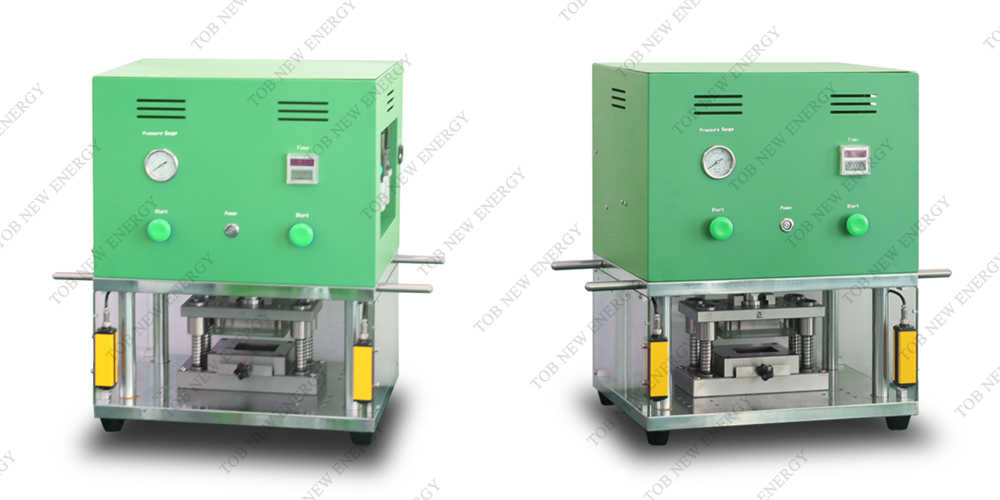

产品图片
