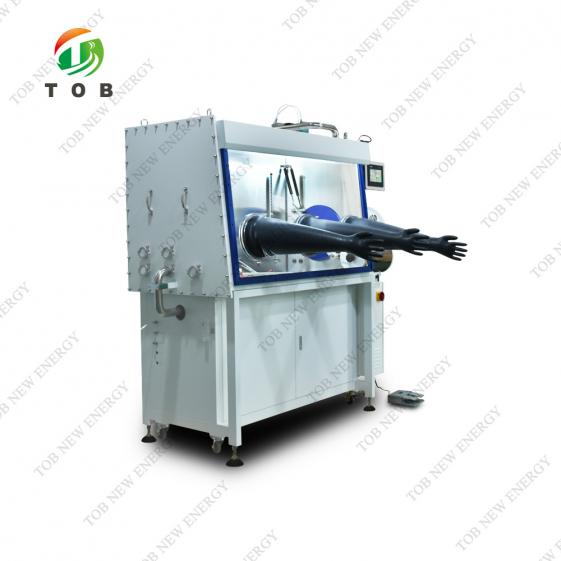

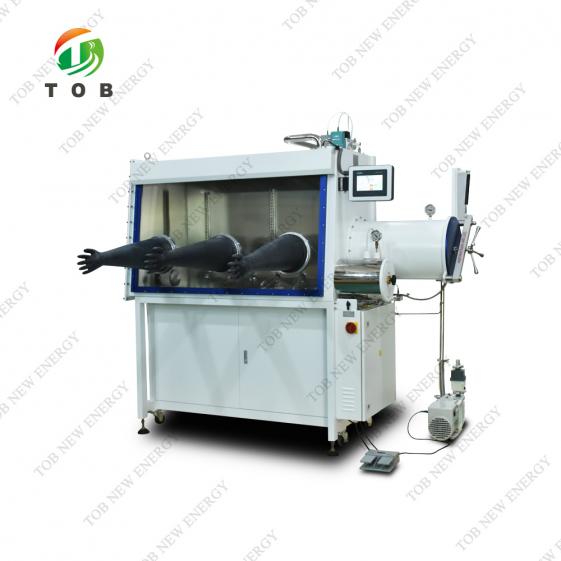

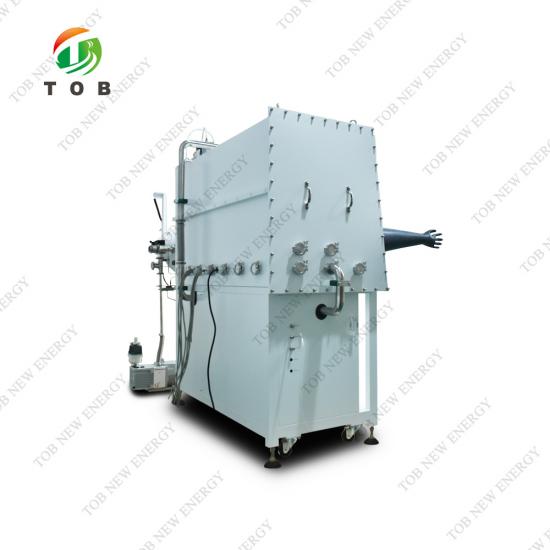

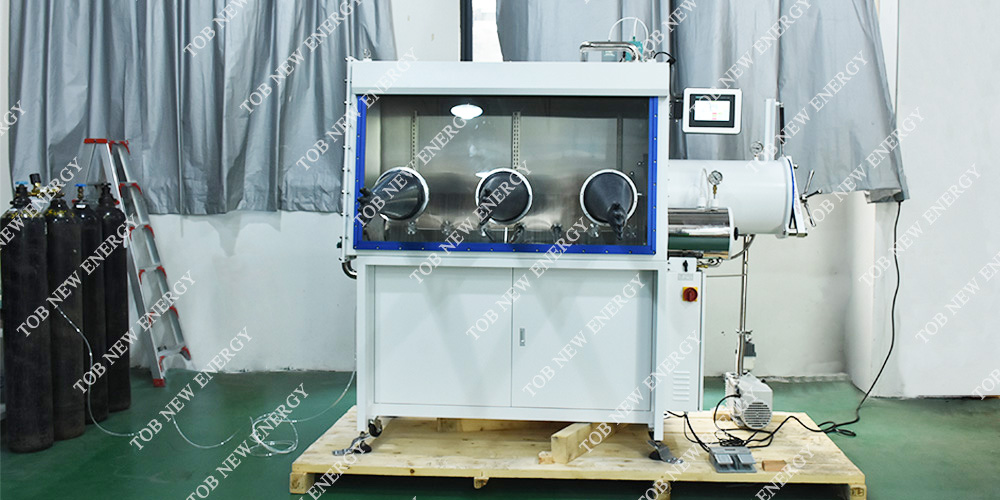

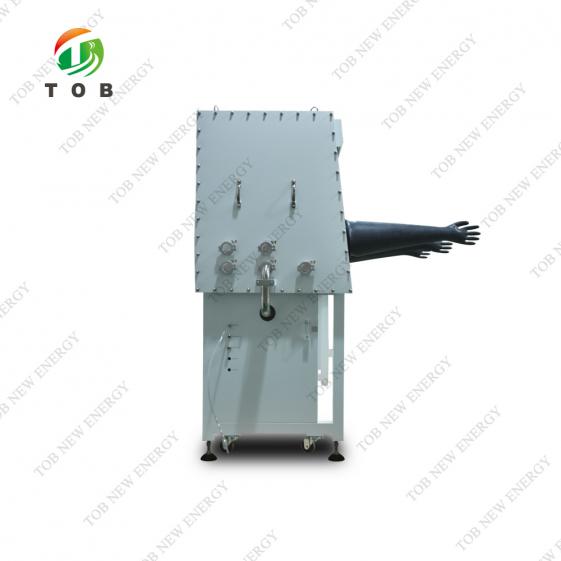

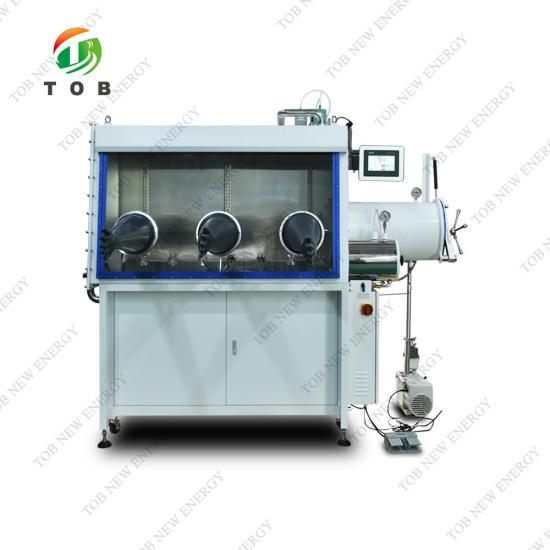

三只手单面操作手套箱

手套箱箱体

箱体

材料：304 不锈钢，厚度 3mm

内表面：不锈钢拉丝处理外表面： 喷塑漆，白色

内部尺寸： 长度： 1500mm ，深度：750mm，高度： 900mm

2个把手（左板），4个吊环（顶部）

前窗

倾斜的视窗，透明钢化安全玻璃，厚度 8 mm

手套口

材料为铝合金，O 型圈密封，易于维护，且密封性能好

手套

丁基橡胶，直径 8”，长度 32”

过滤器

规格 0.3 微米，位置按照图纸要求做

搁物架

不锈钢材料，内置 3 层

箱体照明

LED 灯，安装在每块玻璃窗前上方

接口

备用接口 10 个， DN 40 KF，左侧预留4个，背后预留6个。电源接口 1 个 （220V，印度插头）

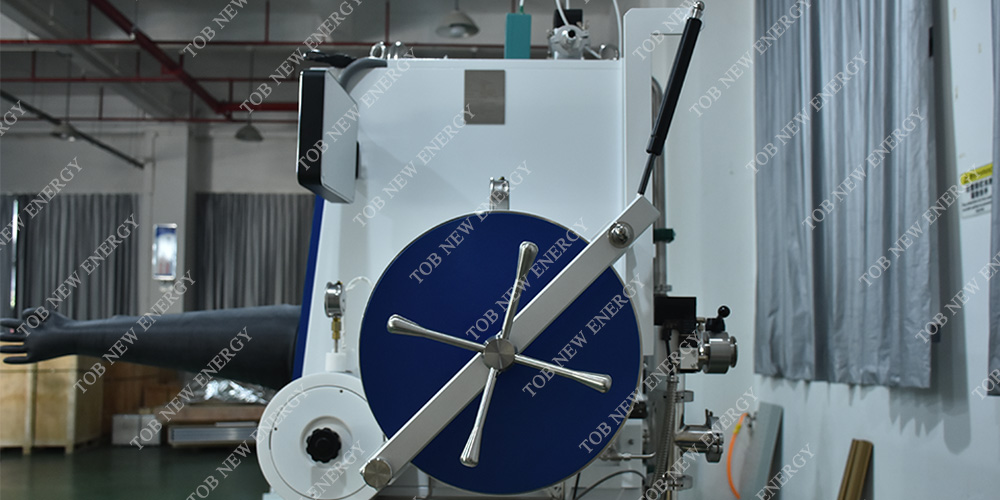

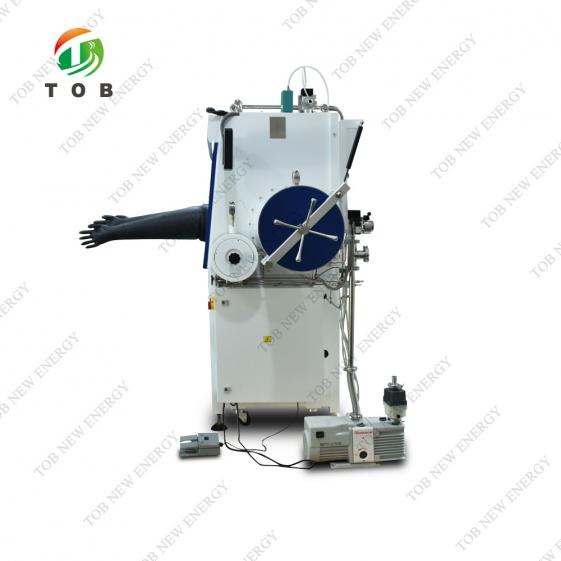

大过渡舱

过渡舱

尺寸：直径 360mm,长度 600mm

材料：304 不锈钢

表面：内表面为拉丝处理，外表面喷塑（白色）

附件

滑动托盘：304 不锈钢

舱门：双门，铝合金材质，阳极氧化处理，厚度 10mm，竖直操作，带提升机构压力表：模拟显示

控制

电磁阀触摸屏自动操作和手动控制两种模式

过渡舱加热装置

加热模式：采用加热管内加热，带水冷法兰 加热温度：≤150℃

加热功率：≤2000W

加热控制：仪表显示，可设定加热温度、加热时间，PID智能控温整定功能，控温精确

小过渡舱

过渡舱

尺寸直径 150mm，长度 300mm，进入手套箱部分长度 100 mm

材料：304 不锈钢

表面：内表面为拉丝处理，外表面设保温装置和防护罩

附件

舱门：双门，螺纹锁紧，压力表：模拟显示

小舱托盘：304 不锈钢

控制

手动阀手动操作

气体净化循环系统

净化柱

功能：气体密闭，除水、除氧

容器材料：304 不锈钢

净化材料：铜触媒：5kg ，分子筛：5 kg

净化能力：除氧：60L ，除水：2Kg

 水氧指标：小于 0.1ppm

循环系统

工作气体：氮气、氩气

循环能力：集成风机流量 90m³/h，加装变频

再生

操作：PLC 自动控制再生过程

再生气体：工作气体与氢气混合气体，(氢气 5-10%)

真空泵

规格：12m³/h，旋片泵，带油雾过滤器 ，气振控制

阀门

主阀：DN 40 KF ，电气动角阀

控制阀：电磁集成阀 (不锈钢集成阀座，单柱为六个阀集成)

控制系统

1)功能：包括自诊断、断电自启动特性，具有压力控制和自适应功能；自动控制、循环控制、密码保护；单元控制采用西门子 PLC 触摸屏。

2)压力控制： 控制箱体、过渡舱的压力，箱体工作压力+/- 15mbar 内可以自由设定，超出+/- 16mbar 系统自动保护；

3)脚踏板： 控制箱体压力，方便操作升压和降压

显示系统

采用西门子 PLC 触摸屏，显示运行状态，箱体压力、系统记录等

真空系统控制情况

真空泵，可手动或通过 PLC 启动，流量 12m³/h，可对过渡舱抽真空，并保持箱体压力平衡，真空泵极限真空度≤2x10-1pa

手套箱配件

水分析仪

测量范围：0～500ppm 精度：0.1ppm

采用 P2O5 传感器，应用范围广，尤其对于锂电制造及金属有机等用户，水探头可以通过清洗再生程序恢复初始状态，可重复使用，避免了一次污染即报废的问题

氧分析仪

测量范围： 0～1000ppm

精度：0.1ppm

采用 ZrO2 传感器，避免了燃料电池寿命短，不能暴露在空气中的问题。

快换有机溶剂吸附装置

尺寸：直径 238mm，高度 407mm，材料：3mm 厚的 304 不锈钢，填充高效活性吸附材料（活性炭），与主循环管道相联，循环气体可首先通过吸附器，主要吸附挥发出来有机气体。快速方便更换吸附材料。更换活性炭后可对吸附柱抽真空，排除空气， 避免污染箱体内高纯气氛。
